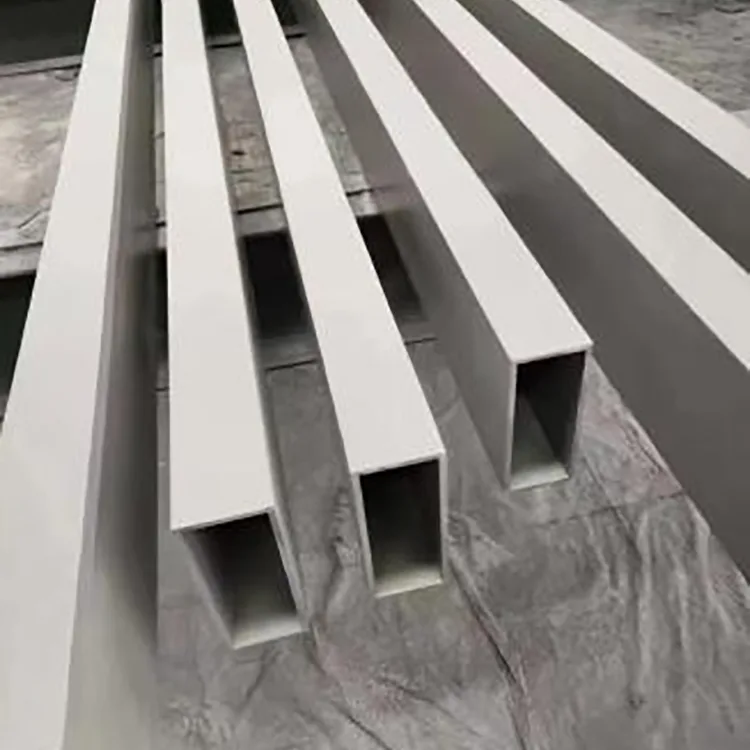

Ống thép góc phải chính xác mạ kẽm nhúng nóng là một phần rỗng hình chữ nhật chính xác được thiết kế với góc 90° rõ rệt thay vì góc tròn thường thấy trên ống vuông thông thường. Ống đế được sản xuất trước tiên để đạt được độ chính xác của mặt cắt, độ thẳng và hình dạng góc theo yêu cầu, sau đó được xử lý thông qua mạ kẽm nhúng nóng để bảo vệ chống ăn mòn ngoài trời.
Sản phẩm này dành cho các dự án mà ống mạ kẽm góc tròn tiêu chuẩn không mang lại vẻ ngoài, độ chính xác phù hợp hoặc độ nét góc theo yêu cầu của thiết kế. Các đường nét bên ngoài sắc nét giúp dễ dàng tạo ra các khung, lan can, cấu trúc cảnh quan và kết cấu thép kiến trúc đẹp mắt.
Đồng thời, sản phẩm vẫn là ống thép kết cấu. Khả năng chịu tải thực tế của nó phụ thuộc vào kích thước tiết diện, độ dày thành, cấp thép, nhịp và thiết kế kết nối. Việc mạ kẽm bảo vệ thép khỏi bị ăn mòn trong khí quyển; nó không thay thế thiết kế kết cấu.
Góc là một trong những lý do chính để chỉ định ống này.

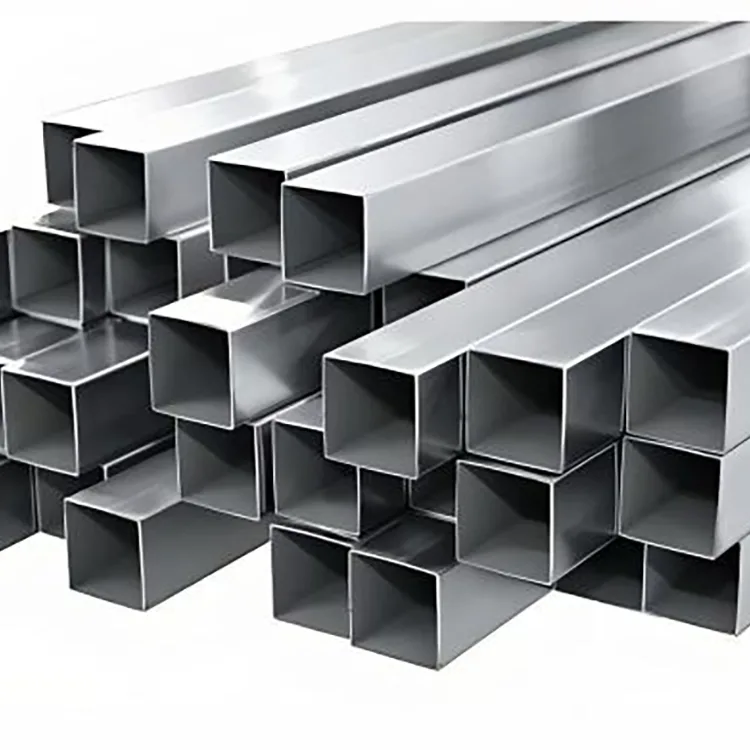

Một ống hình vuông hoặc hình chữ nhật thông thường thường có góc ngoài bán kính do quá trình tạo hình của nó gây ra. Điều đó có thể chấp nhận được đối với công việc kết cấu nói chung, nhưng một số dự án kiến trúc và chế tạo chính xác đòi hỏi góc nhìn sắc nét hơn và các mối nối nhất quán hơn.
Cấu hình góc vuông chính xác cung cấp:
Đường nét trực quan rõ ràng hơn: hữu ích cho các khung lộ thiên, lan can và cấu trúc cảnh quan.
Các kết nối dễ dự đoán hơn: góc được xác định có thể đơn giản hóa việc căn chỉnh với các bộ phận góc vuông khác.
Ít biến dạng hình ảnh hơn: các đường cắt thẳng dễ bảo trì hơn trên các cấu trúc đã hoàn thiện.
Phù hợp hơn cho chế tạo chính xác: hữu ích khi cả kích thước và hình thức đều quan trọng.
Điều này làm cho sản phẩm đặc biệt phù hợp với các dự án nằm giữa kết cấu thép thông thường và kết cấu kim loại kiến trúc.
|
Mục |
Đặc điểm kỹ thuật |
|
Sản phẩm |
Ống góc phải bằng thép mạ kẽm nhúng nóng |
|
Vật liệu cơ bản |
Q235B, Q355B |
|
Hồ sơ |
Phần rỗng góc phải 90° chính xác |
|
Sản phẩm cơ bản |
Ống góc vuông bằng thép chính xác |
|
Phương pháp mạ kẽm |
Mạ kẽm nhúng nóng tổng thể |
|
Tiêu chuẩn mạ kẽm |
GB/T 13912-2020 |
|
Kích cỡ |
Tương ứng với kích thước ống góc phải có độ chính xác cao |
|
Chiều dài |
Cung cấp chiều dài cố định theo yêu cầu của dự án |
|
Bề mặt |
Mạ kẽm màu xám bạc |
|
xử lý tùy chỉnh |
Cắt, khoan, vát và xử lý theo thỏa thuận khác |
|
Môi trường điển hình |
Các ứng dụng ngoài trời, ẩm ướt, ven biển và các ứng dụng dễ bị ăn mòn khác |
Tiêu chuẩn mạ kẽm GB/T 13912-2020 vẫn là tiêu chuẩn quốc gia hiện hành của Trung Quốc về các yêu cầu kỹ thuật và phương pháp thử nghiệm đối với lớp phủ mạ kẽm nhúng nóng trên các sản phẩm sắt thép chế tạo.
Đối với loại ống này, chỉ chất lượng lớp phủ thôi là chưa đủ.
Ống góc vuông cơ sở trước tiên cần phải đáp ứng hình dạng hình học yêu cầu. Các kiểm tra quan trọng bao gồm kích thước mặt cắt, độ dày thành, hình dạng góc, độ thẳng và tình trạng bề mặt chung.
Chỉ sau khi ống đã đạt được hình dạng hoàn thiện theo yêu cầu thì quá trình mạ kẽm mới được thực hiện.
Lộ trình điển hình là:
Ống thép chính xác → kiểm tra kích thước → cắt / chế tạo → tẩy dầu mỡ → tẩy → rửa → trợ dung → sấy khô → mạ kẽm nhúng nóng → làm mát / thụ động → kiểm tra lớp phủ → kiểm tra bề ngoài và kích thước cuối cùng → đóng gói.
Đơn hàng này rất quan trọng vì khách hàng đang mua hai thứ trong một sản phẩm: thép định hình chính xác và hệ thống chống ăn mòn.
Các góc nhọn là một trong những khu vực cần được chú ý nhiều hơn trong quá trình mạ điện.
Ống được xử lý thông qua các giai đoạn tiền xử lý và ngâm kẽm như một mặt cắt hoàn chỉnh sao cho các góc, bề mặt ống và các đầu ống nhận được lớp mạ kẽm trong cùng quá trình xử lý.
Mục đích không chỉ đơn giản là làm cho ống có màu xám bạc. Lớp phủ cần cung cấp khả năng chống ăn mòn liên tục trong khi vẫn liên kết đủ tốt để xử lý và lắp đặt thông thường.
Đối với các đơn đặt hàng dự án, độ dày lớp phủ phải được thỏa thuận trước thay vì để lại yêu cầu ở mức “mạ kẽm”.
Thông số kỹ thuật sản phẩm được cung cấp của bạn sử dụng phạm vi phủ kẽm thông thường là 60–90 μm, với khoảng 120 μm có sẵn để tiếp xúc với vùng ven biển mạnh hơn và chịu ăn mòn cao.
Một cách tiếp cận thực tế là:
|
Môi trường |
Hướng đề xuất |
|
Khô trong nhà |
Ống góc vuông chính xác màu đen có thể là đủ |
|
Ngoài trời bình thường |
Lớp phủ mạ kẽm 60–90 μm |
|
Ngoài trời ẩm ướt |
Tăng lớp phủ theo mức độ tiếp xúc |
|
Ven biển / phun muối mạnh |
Lên đến khoảng 120 μm |
|
Môi trường hóa chất khắc nghiệt |
Đánh giá ăn mòn theo từng dự án cụ thể |
Lớp phủ kẽm cao hơn cung cấp nhiều vật liệu phủ hơn để chống ăn mòn trong khí quyển, nhưng không có loại thép mạ kẽm nào được mô tả là hoàn toàn miễn nhiễm với sự tấn công hóa học nghiêm trọng hoặc ngâm vĩnh viễn.
Sự khác biệt chủ yếu là về hình học và độ hoàn thiện chứ không chỉ đơn giản là khả năng chống ăn mòn.
Ống vuông mạ kẽm thông thường là sự lựa chọn thiết thực cho các khung thông thường và kết cấu chịu lực. Các góc tròn của nó thường được chấp nhận cho chế tạo thông thường.
Ống góc vuông chính xác nhằm vào các ứng dụng mà bản thân góc là một phần của yêu cầu về hình ảnh hoặc chế tạo.
Khung cảnh quan kiến trúc
Lan can ngoài trời có khả năng hiển thị cao
Cấu trúc đô thị chính xác
Các bộ phận hỗ trợ năng lượng mặt trời có khung lộ thiên
Kết cấu thép trang trí
Khung thiết bị ngoài trời
Ống vuông tiêu chuẩn vẫn là lựa chọn tốt hơn khi hình thức bên ngoài ít quan trọng hơn và dự án chủ yếu cần phần kết cấu thông thường với chi phí vật liệu hợp lý thấp nhất.
Hai sản phẩm này có chung thông số về độ chính xác cơ bản nhưng chúng dành cho các môi trường khác nhau.
Phù hợp nhất với các dự án khô trong nhà, môi trường được kiểm soát và các ứng dụng mà khách hàng dự định sơn, sơn tĩnh điện hoặc hoàn thiện bề mặt sau khi chế tạo.
Phù hợp hơn với các ứng dụng ngoài trời và ẩm ướt, nơi khách hàng muốn hoàn tất việc xử lý chống ăn mòn ban đầu trước khi giao hàng.
Sự khác biệt này giúp tránh việc chỉ định quá mức vật liệu mạ kẽm cho các dự án khô trong nhà đồng thời ngăn ngừa sai lầm ngược lại khi sử dụng ống chính xác màu đen không được bảo vệ ngoài trời.
Được sử dụng cho khung cảnh quan, cấu trúc sân vườn, cơ sở công viên, hàng rào trang trí và công trình kiến trúc bằng thép, nơi có đường nét sạch sẽ.
Thích hợp cho các rào chắn đường, cấu trúc biển báo giao thông, cột đèn và khung thành phố lộ thiên.
Có thể được sử dụng cho các khung quang điện ngoài trời, đế thiết bị và các thành phần thép phụ trợ được chọn trong đó biên dạng chính xác phù hợp với thiết kế kết cấu.
Được sử dụng cho lan can lộ thiên, giá đỡ lối đi và khung phụ, những nơi cần có khả năng chống ăn mòn cao hơn.
Thích hợp cho khung bảo vệ thiết bị, kết cấu đỡ đường ống và sàn làm việc ngoài trời trong môi trường công nghiệp ẩm ướt.
Đối với các dự án PV phân phối dân dụng và thương mại, ống góc vuông mạ kẽm chính xác 40×40 mm và 50×50 mm đã được sử dụng cho các ứng dụng hỗ trợ ngoài trời.
Mối quan tâm chính không chỉ là sự ăn mòn. Khung lộ ra ngoài cũng cần có hình học rõ ràng và căn chỉnh nhất quán trong quá trình lắp đặt.
Thông số kỹ thuật kẽm tăng lên đã được sử dụng để giải quyết tình trạng phơi nhiễm khô-ướt ngoài trời nhiều lần. Theo hồ sơ dự án được cung cấp, các cấu trúc đã hoàn thành vẫn không bị rỉ sét và biến dạng trên diện rộng sau 5 năm.
Đối với công việc cảnh quan và đô thị ngoài trời, mặt cắt góc nhọn mang lại vẻ ngoài gọn gàng hơn so với ống góc tròn thông thường.
Vật liệu có thể được cung cấp với chiều dài cố định hoặc được xử lý theo bản vẽ dự án, giảm khối lượng công việc cắt và lắp đặt cần thiết tại địa điểm lắp đặt.
Đối với kết cấu thép kiến trúc lộ thiên, độ đồng nhất về kích thước và hình thức bề mặt được kiểm tra cùng với lớp phủ mạ kẽm.
Một dự án gần bờ biển yêu cầu khung thép cho thiết bị ngoài trời trong điều kiện không khí chứa nhiều muối và độ ẩm cao.
Khách hàng chỉ định lớp phủ kẽm tăng lên khoảng 120 μm và sử dụng biên dạng góc vuông chính xác để duy trì vẻ ngoài hoàn thiện sạch sẽ hơn.
Đối với loại môi trường này, thông số kỹ thuật của lớp phủ chỉ là một phần của chiến lược chống ăn mòn. Thoát nước, chi tiết kết nối, sửa chữa địa điểm và hàn cũng ảnh hưởng đến hiệu suất lâu dài.

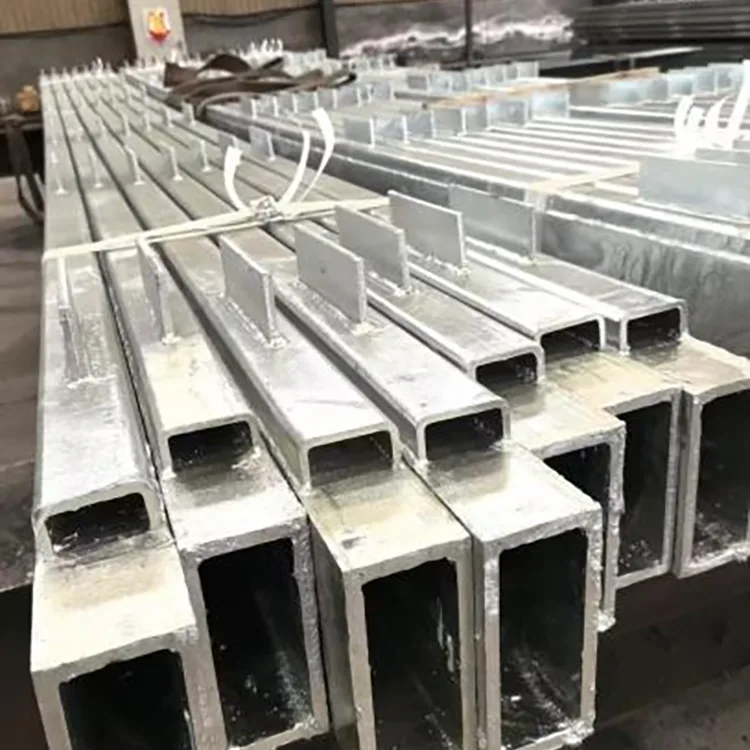

Quá trình xử lý tại nhà máy tốt nhất nên được hoàn thành trước khi mạ điện.
Điều này bao gồm:

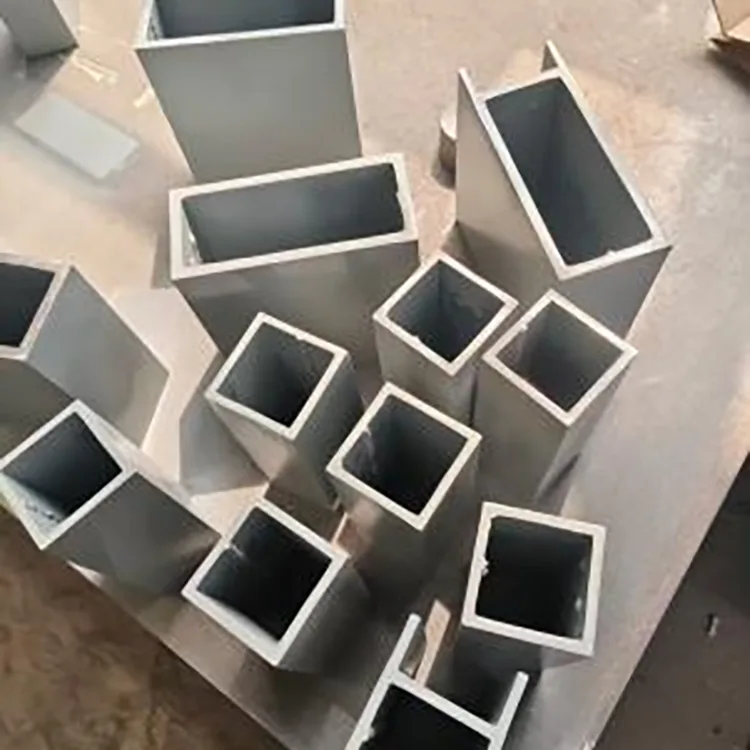

Cắt theo chiều dài cố định
khoan
đấm
vát mép
Chuẩn bị dựa trên bản vẽ khác
Nếu ống bị cắt sau khi mạ, thép mới lộ ra phải được làm sạch và xử lý bằng lớp phủ sửa chữa giàu kẽm thích hợp.
Nguyên tắc tương tự áp dụng cho hàn. Nhiệt hàn làm hỏng kẽm trong và xung quanh vùng hàn nên vùng này cần được làm sạch và sửa chữa sau đó.
Đây là lý do tại sao khách hàng có yêu cầu chế tạo chi tiết được khuyến khích cung cấp bản vẽ trước khi sản xuất.
Đối với ống mạ kẽm chính xác, việc kiểm tra phải bao gồm cả ống và lớp mạ.
Trước khi mạ điện, việc kiểm tra có thể bao gồm:
Kích thước phần
Độ dày của tường
hình học góc
Độ thẳng
Độ chính xác cắt
Tình trạng bề mặt
Sau khi mạ điện, việc kiểm tra có thể bao gồm:
Độ dày lớp phủ kẽm
Lớp phủ phủ
Lột hoặc lộ thép
Tình trạng bề mặt
Độ thẳng cuối cùng
Ngoại hình tổng thể
Đối với các đơn đặt hàng kỹ thuật, giấy chứng nhận vật liệu và hồ sơ kiểm tra mạ kẽm có thể được cung cấp, với sự kiểm tra của bên thứ ba theo yêu cầu của hợp đồng.
Ưu điểm chính của việc tìm nguồn cung ứng sản phẩm này thông qua chuỗi cung ứng Thiên Tân của chúng tôi là khả năng điều phối công việc ống đế chính xác, mạ kẽm và hoàn thiện thay vì coi chúng là những giao dịch mua không liên quan.
Ống chính xác trước khi mạ: hình dạng mặt cắt được kiểm tra trước giai đoạn chống ăn mòn, do đó lớp mạ kẽm không che giấu các vấn đề về kích thước trong ống đế.
Các lựa chọn lớp phủ phù hợp: các thông số kỹ thuật kẽm tiêu chuẩn và tăng cường có thể được thảo luận tùy theo môi trường thực tế thay vì sử dụng một cấp độ phủ cho mỗi dự án.
Xử lý dựa trên bản vẽ: chiều dài cố định, lỗ, góc xiên và chế tạo khác có thể được chuẩn bị trước khi giao hàng.
Tài nguyên ngành thép Daqiuzhuang: sự tập trung của các nhà cung cấp gia công và mạ thép tại địa phương giúp việc điều phối nguồn nguyên liệu, sản xuất và giao hàng trở nên dễ dàng hơn.
Tài liệu dự án: thông tin vật liệu và hồ sơ kiểm tra mạ điện có thể được cung cấp cho hoạt động mua sắm kỹ thuật, với sự hỗ trợ kiểm tra của bên thứ ba khi được chỉ định.
Đơn đặt hàng trong nước và xuất khẩu: việc cung cấp có thể được sắp xếp theo số lượng dự án cũng như các đơn đặt hàng thử nghiệm hoặc tùy chỉnh nhỏ hơn, với việc đóng gói được điều chỉnh cho vận chuyển nội địa hoặc vận chuyển đường biển.
Điểm thực tế rất đơn giản: người mua không cần phải điều phối nhà cung cấp ống chính xác, xưởng mạ riêng và xưởng chế tạo khác cho mỗi đơn hàng.
Để báo giá, một yêu cầu hoàn chỉnh có thể được viết như sau:
Q235B / Ống góc phải chính xác / 50×50 mm / độ dày thành quy định / chiều dài cố định / mạ kẽm nhúng nóng / mạ kẽm 60–90 μm / cắt theo bản vẽ.
Đối với dự án ven biển:
Q355B / Ống góc vuông chính xác / phần và tường được chỉ định / chiều dài cố định / mạ kẽm nhúng nóng / mạ kẽm khoảng 120 μm / khoan theo bản vẽ.
Định dạng này cung cấp cho nhà cung cấp mục tiêu sản xuất rõ ràng và giảm những hiểu lầm về vật liệu, hồ sơ và lớp phủ.
Ống góc vuông đã hoàn thiện được xử lý thông qua hoạt động mạ kẽm như một cấu hình hoàn thiện. Lớp phủ phủ ở góc phải được kiểm tra như một phần của việc kiểm soát chất lượng. Kiểm soát quy trình phù hợp rất quan trọng vì hình dạng góc là một trong những đặc điểm xác định của sản phẩm này.
Đối với các ứng dụng ngoài trời thông thường, bề mặt mạ kẽm có thể được sử dụng mà không cần quy trình sơn chống ăn mòn sơ cấp riêng biệt. Lớp phủ bổ sung vẫn có thể được chỉ định cho các yêu cầu trang trí hoặc môi trường đặc biệt khắc nghiệt.
Thông số kỹ thuật được cung cấp sử dụng 60–90 μm làm phạm vi thông thường và khoảng 120 μm để tiếp xúc với vùng ven biển mạnh hơn và có mức độ ăn mòn cao.
Đúng. Tiếp xúc với bờ biển nên được coi là ứng dụng có độ ăn mòn cao hơn và có thể chọn lớp phủ kẽm tăng cường. Việc ngâm trong nước biển liên tục nên được đánh giá riêng biệt thay vì coi như phơi nhiễm ngoài trời thông thường.
Đúng. Các quy trình này có thể được thực hiện, nhưng ưu tiên xử lý tại nhà máy trước khi mạ điện nếu có thể. Các khu vực bị cắt hoặc hàn sau khi mạ phải được xử lý sửa chữa giàu kẽm phù hợp.
Sự khác biệt chính là góc vuông chính xác 90°. Hình học sắc nét hơn dành cho các dự án mà hình thức, sự căn chỉnh và định nghĩa góc quan trọng hơn so với ống vuông góc tròn thông thường.
Đúng. Chiều dài cố định, thông số kỹ thuật của mặt cắt và việc cắt, khoan và vát dựa trên bản vẽ có thể được sắp xếp theo yêu cầu của dự án.
Mạ kẽm cải thiện đáng kể khả năng chống ăn mòn trong khí quyển, nhưng không có lớp phủ thép nào giúp loại bỏ sự ăn mòn trong mọi điều kiện. Tuổi thọ sử dụng phụ thuộc vào lớp phủ kẽm, độ ẩm, độ tiếp xúc với muối, hóa chất, khả năng giữ nước và cách xử lý tại hiện trường.
Đúng. Q235B phù hợp với nhiều ứng dụng thông thường, trong khi Q355B có thể được chỉ định khi thiết kế kết cấu yêu cầu độ bền vật liệu cao hơn.
Đúng. Giấy chứng nhận vật liệu, hồ sơ kiểm tra mạ kẽm và các tài liệu chất lượng đã được thống nhất khác có thể được cung cấp. Kiểm tra của bên thứ ba cũng có thể được sắp xếp cho các đơn đặt hàng dự án.
