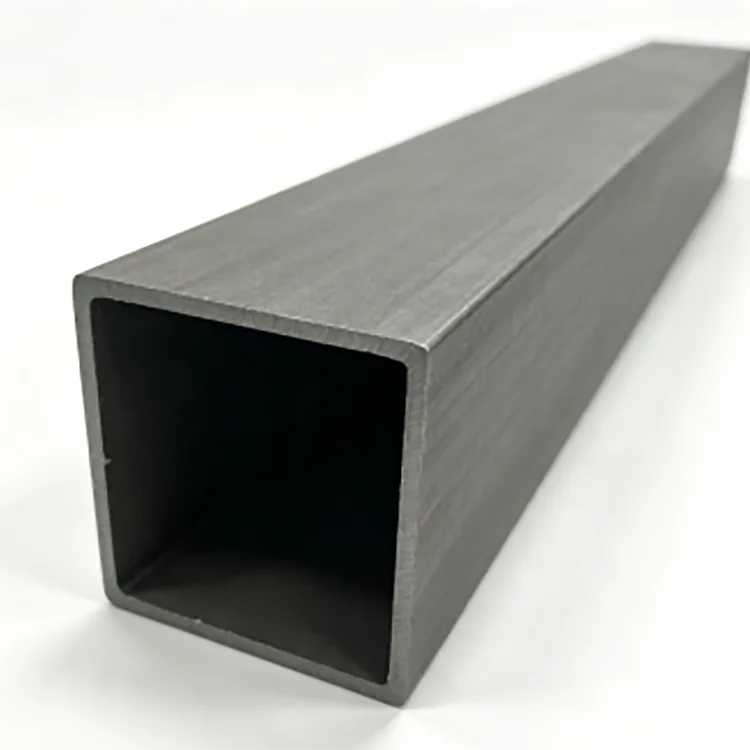

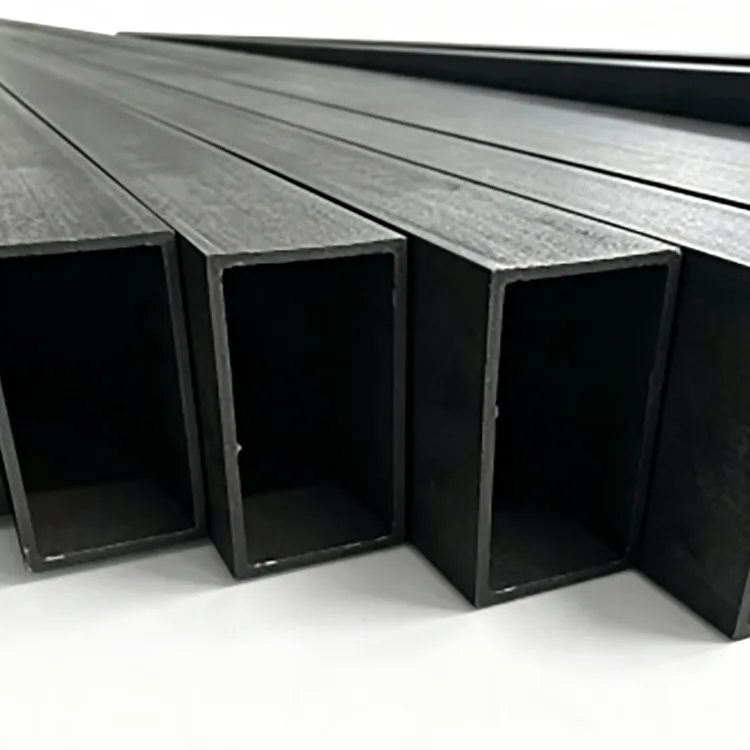

Ống thép góc phải chính xác

Ống góc phải bằng thép chính xác được phát triển cho các ứng dụng trong đó hình dạng của ống hình vuông hoặc hình chữ nhật thông thường không đủ chính xác cho quá trình lắp ráp cuối cùng.

Thay vì một góc được bo tròn rõ ràng, phần này được hình thành để tạo ra một mặt cắt góc 90° xác định. Điều này giúp dễ dàng căn chỉnh các phần liền kề hơn, duy trì các đường thẳng trực quan và kiểm soát kích thước hoàn thiện của các khung được chế tạo.

Ống được sản xuất từ ​​​​thép carbon Q235B hoặc Q355B thông qua quá trình tạo hình nguội tiến bộ, hàn tần số cao, định cỡ, làm thẳng và cắt chính xác. Quá trình sản xuất tập trung vào hình học góc, độ đồng nhất của tường, độ thẳng và kiểm soát kích thước thay vì chỉ đơn giản là sản xuất một phần rỗng tiêu chuẩn.

Đối với các khung kết cấu trong nhà, đế thiết bị, kết cấu trưng bày, giá đỡ, vách ngăn và kết cấu thép trang trí, cấu hình này có thể giảm số lượng khớp nối và hiệu chỉnh bề mặt cần thiết trong quá trình chế tạo.

Thông số kỹ thuật

Tại sao cấu hình góc 90° lại quan trọng

Phần rỗng thông thường thường có góc ngoài tròn được tạo ra trong quá trình tạo hình. Bán kính này có thể chấp nhận được đối với nhiều ứng dụng kết cấu, nhưng nó có thể trở nên bất tiện khi hai bộ phận cần gặp nhau chặt chẽ hoặc khi góc vẫn còn nhìn thấy được sau khi hoàn thiện.

Biên dạng góc vuông dành cho các tình huống trong đó hình học góc ảnh hưởng đến quá trình chế tạo.

Căn chỉnh khớp tốt hơn

Cấu hình góc được xác định giúp ống dễ dàng định vị hơn trên một đoạn thẳng khác. Đối với khung, vách ngăn, kết cấu thiết bị và kết cấu thép kiến ​​trúc, việc căn chỉnh tốt hơn có thể làm giảm nhu cầu mài hoặc trám quá mức.

Kích thước nhất quán

Độ dày của tường và kích thước mặt cắt được kiểm soát trong quá trình tạo hình và định cỡ. Hình dạng nhất quán đặc biệt quan trọng khi ống được xử lý bằng thiết bị cắt, khoan, hàn hoặc lắp ráp tự động.

Bề ngoài hoàn thiện sạch hơn

Đối với khung thép lộ thiên và các cấu trúc trang trí, các cạnh thẳng và các góc được kiểm soát tạo ra các đường nhìn rõ ràng hơn sau khi sơn hoặc sơn tĩnh điện.

Thích hợp cho xử lý thứ cấp

Bề mặt thép đen được cung cấp không có lớp phủ mạ kẽm, phù hợp cho các dự án yêu cầu sơn riêng, sơn tĩnh điện, hoàn thiện nung hoặc xử lý bề mặt khác.

Quy trình sản xuất

Lộ trình sản xuất được thiết kế xoay quanh việc kiểm soát kích thước thay vì chỉ đơn giản là tạo hình thép thành một phần rỗng.

1. Lựa chọn và chuẩn bị thép cuộn

Thép Q235B hoặc Q355B được chọn theo cấp cường độ và ứng dụng cần thiết. Vật liệu đầu vào được kiểm tra trước khi tạo hình để giảm sự khác biệt về độ dày và tính chất cơ học giữa các lô sản xuất.

2. Chuẩn bị dải và san lấp mặt bằng

Dải thép được san phẳng và chuẩn bị cho việc tạo hình liên tục. Điều kiện dải chính xác rất quan trọng vì biến dạng dư sau này có thể ảnh hưởng đến độ chính xác và độ thẳng của góc.

3. Hình thành nguội lũy tiến

Dải trải qua nhiều giai đoạn tạo hình thay vì bị ép thành hình dạng cuối cùng chỉ trong một thao tác.

Trình tự tạo hình dần dần phát triển phần hình vuông hoặc hình chữ nhật đồng thời kiểm soát hình dạng góc. Đây là giai đoạn quan trọng để đạt được biên dạng góc vuông được xác định.

4. Hàn tần số cao

Sau khi các cạnh của dải được ghép lại với nhau, hàn cảm ứng tần số cao sẽ tạo thành đường nối dọc.

Điều kiện hàn được kiểm soát theo độ dày vật liệu và tốc độ sản xuất. Chất lượng mối hàn rất quan trọng vì lượng nhiệt đầu vào quá cao, độ nóng chảy không đủ hoặc việc chuẩn bị mép kém có thể ảnh hưởng đến ống thành phẩm.

5. Định cỡ và làm thẳng

Sau khi hàn, ống đi qua thiết bị định cỡ và làm thẳng để kiểm soát kích thước cuối cùng và độ thẳng tổng thể của nó.

Giai đoạn này đặc biệt quan trọng đối với việc chế tạo chính xác vì ngay cả một mặt cắt ngang được tạo hình chính xác cũng có thể tạo ra các vấn đề về lắp ráp nếu ống thành phẩm có độ lệch quá mức dọc theo chiều dài của nó.

6. Cắt chính xác và xử lý cuối cùng

Ống thành phẩm được cắt theo chiều dài tiêu chuẩn 6 m hoặc chiều dài tùy chỉnh từ 3–12 m.

Cắt chính xác, vát cạnh, làm mờ, vát và khoan có thể được sắp xếp theo yêu cầu chế tạo.

7. Kiểm tra và đóng gói

Các ống thành phẩm được kiểm tra kích thước, độ dày thành, hình học góc, độ thẳng, tình trạng mối hàn, chất lượng bề mặt và độ chính xác cắt trước khi đóng gói.

Phương pháp đóng gói được lựa chọn theo kích thước ống, số lượng đặt hàng, phương thức vận chuyển và điều kiện dỡ hàng của khách hàng.

Kiểm soát chất lượng nhà máy

Đối với các phần rỗng chính xác, việc kiểm tra kích thước cũng quan trọng như loại thép cơ bản.

Trong quá trình sản xuất, kiểm soát chất lượng tập trung vào các điểm có thể ảnh hưởng trực tiếp đến việc chế tạo:

● Xác minh vật liệu: Loại Q235B hoặc Q355B được kiểm tra theo yêu cầu đặt hàng.

● Độ dày thành: Độ dày thực tế được theo dõi để duy trì dung sai ±0,1 mm được chỉ định.

● Kích thước mặt cắt: Kích thước bên ngoài được kiểm tra sau khi định cỡ thay vì chỉ dựa vào cài đặt máy tạo hình.

● Hình học góc: Biên dạng 90° và độ thẳng đứng của góc được kiểm tra để xác định độ lệch hình thành.

● Độ thẳng: Chiều dài hoàn thiện được kiểm tra xem có bị uốn cong hoặc biến dạng có thể ảnh hưởng đến việc lắp ráp khung hay không.

● Tình trạng mối hàn: Mối hàn tần số cao theo chiều dọc được theo dõi các khuyết tật có thể nhìn thấy và tính nhất quán hình thành.

● Chất lượng cuối: Các đầu cắt được kiểm tra sau khi cắt, vát cạnh hoặc làm mờ bavia.

● Tính nhất quán của lô: Các mẫu sản xuất được so sánh trong suốt lô để giảm sự khác biệt về kích thước giữa các bó.

Đối với các dự án có yêu cầu kiểm tra chặt chẽ hơn, hồ sơ kiểm tra kích thước và kiểm tra của bên thứ ba có thể được sắp xếp theo đặc điểm kỹ thuật của đơn hàng.

Q235B hoặc Q355B: Bạn nên chọn cái nào?

Loại vật liệu nên được lựa chọn theo tải trọng kết cấu thực tế thay vì chỉ chọn loại cao hơn.

Đối với kết cấu chịu lực, việc lựa chọn vật liệu cuối cùng phải tuân theo tính toán kết cấu, mã thiết kế, phương pháp kết nối và hệ số an toàn cần thiết.

Ứng dụng chính

Kết Cấu Thép Trong Nhà

Được sử dụng cho khung gác lửng, vách ngăn, kết cấu đỡ trần, kết cấu triển lãm và các khung thép khác trong đó độ chính xác về kích thước và hình thức là quan trọng.

Khung thiết bị máy móc

Hình học phần được điều khiển rất hữu ích cho khung thiết bị tự động hóa, đế máy, giá đỡ băng tải, cấu trúc dụng cụ và vỏ thiết bị chế tạo.

Thép kiến ​​trúc và trang trí

Thích hợp cho nội thất khách sạn, phòng triển lãm, không gian thương mại, các bộ phận cầu thang, khung trang trí và các kết cấu thép kiến ​​trúc yêu cầu đường thẳng gọn gàng.

Giá đỡ kho và sàn công nghiệp

Các phần Q235B hoặc Q355B có thể được lựa chọn theo yêu cầu tải trọng cho giá lưu trữ, máy trạm, bệ công nghiệp và kết cấu hỗ trợ thiết bị.

Chế tạo phi tiêu chuẩn

Kích thước tùy chỉnh, chiều dài cố định, lỗ, góc xiên, mặt vát và các hoạt động gia công khác có thể được cung cấp khi ống được tích hợp vào tổ hợp chế tạo.

Ống góc phải bằng thép chính xác so với phần rỗng thông thường

Ưu điểm chính không phải là ống thay thế mọi phần rỗng thông thường. Đó là biên dạng góc và chiều được kiểm soát nhiều hơn có thể hữu ích khi độ chính xác chế tạo và hình thức hoàn thiện là một phần của yêu cầu của dự án.

Bề mặt thép đen và hoàn thiện thứ cấp

Sản phẩm tiêu chuẩn được cung cấp dưới dạng thép đen, không tráng phủ.

Cấu hình này thường được lựa chọn khi khách hàng có kế hoạch tiến hành xử lý bề mặt sau khi chế tạo. Tùy thuộc vào dự án, các quy trình hoàn thiện có sẵn có thể bao gồm:

● Tranh vẽ

● Sơn tĩnh điện

● Quá trình nướng bánh

● Mạ kẽm

● Các biện pháp xử lý chống ăn mòn được chỉ định khác

Trước khi phủ, bề mặt phải được làm sạch và chuẩn bị đúng cách theo hệ thống phủ đã chọn. Đối với các dự án tiếp xúc với độ ẩm, thời tiết ngoài trời, phun muối hoặc môi trường ăn mòn, nên chỉ định hệ thống chống ăn mòn phù hợp thay vì sử dụng thép đen chưa qua xử lý.

Xử lý tùy chỉnh

Ống có thể được cung cấp theo yêu cầu chế tạo thay vì chỉ có chiều dài 6 m tiêu chuẩn.

Các tùy chọn có sẵn bao gồm:

● Cắt theo chiều dài cố định 3–12 m

● Cắt chính xác

● Vát mép

● Làm mờ

● vát mép

● Khoan trước

● Các biện pháp sơn lại hoặc mạ kẽm

● Kích thước phần tùy chỉnh

● Độ dày tường tùy chỉnh

● Gia công đặc biệt theo bản vẽ

Để báo giá, người mua nên cung cấp kích thước phần yêu cầu, độ dày thành, loại vật liệu, số lượng, chiều dài, xử lý bề mặt và bất kỳ bản vẽ gia công nào.

Thông tin mua sắm và cung cấp

Đối với các đơn đặt hàng kỹ thuật và chế tạo, các thông số kỹ thuật quan trọng nhất cần xác nhận trước khi mua không chỉ là kích thước bên ngoài.

Người mua nên chỉ định:

1. Kích thước phần: kích thước hình vuông hoặc hình chữ nhật.

2. Độ dày của tường: độ dày và dung sai yêu cầu.

3. Loại thép: Q235B hoặc Q355B.

4. Chiều dài: tiêu chuẩn 6 m hoặc chiều dài cố định từ 3–12 m.

5. Yêu cầu về góc: yêu cầu hình học và dung sai 90°.

6.Surface: thép đen hoặc xử lý bề mặt thứ cấp.

7. Gia công: cắt, khoan, vát, vát cạnh hoặc mài nhẵn.

8. Kiểm tra: kiểm tra tiêu chuẩn tại nhà máy hoặc kiểm tra bổ sung của bên thứ ba.

Đối với các dự án lặp lại, việc giữ nguyên loại vật liệu, kích thước mặt cắt, độ dày thành, phương pháp xử lý và yêu cầu kiểm tra sẽ giúp duy trì tính nhất quán giữa các lô.

Tại sao nên mua ống góc vuông bằng thép chính xác từ Rongheng?

Công ty TNHH Xuất nhập khẩu Sản xuất Thông minh Rongheng (Thiên Tân) vận hành một nền tảng bán hàng quốc tế được hỗ trợ bởi Thép Thiên Tân Gefu, tích hợp các nguồn lực sản xuất thép với nguồn cung xuất khẩu.

Công ty đặt tại Khu công nghiệp Daqiuzhuang, Thiên Tân, một trong những khu vực sản xuất thép lớn của Trung Quốc. Phạm vi sản phẩm của công ty bao gồm ống thép, mặt cắt rỗng, thép định hình, sản phẩm mạ kẽm và sản phẩm lắp đặt quang điện.

Đối với các dự án số lượng lớn, Rongheng hỗ trợ kích thước tùy chỉnh, cung cấp chiều dài cố định, xử lý thứ cấp, yêu cầu OEM/ODM và kiểm tra dựa trên dự án. Khối lượng sản xuất và bán thép hàng năm của tập đoàn vượt quá 1,3 triệu tấn, hỗ trợ mua sắm kỹ thuật số lượng lớn và container.

Đối với các đơn hàng lớn hơn, lịch trình sản xuất và giao hàng thường được sắp xếp theo thông số kỹ thuật, số lượng, yêu cầu xử lý và điều kiện kiểm tra.

Câu hỏi thường gặp

Q1. Sự khác biệt giữa Ống góc phải bằng thép chính xác và ống vuông thông thường là gì?

Sự khác biệt chính là hình dạng góc và yêu cầu kiểm soát kích thước. Các ống vuông thông thường thường có các góc tròn, trong khi sản phẩm này được tạo hình với góc 90° rõ ràng hơn dành cho các ứng dụng trong đó sự liên kết và hình thức của mối nối là quan trọng.

Q2. Ống có liền mạch không?

Không. Đó là một phần rỗng được hàn được sản xuất bằng phương pháp tạo hình nguội lũy tiến, sau đó là hàn tần số cao. Do đó, nó không nên được mô tả như một ống liền mạch.

Q3. Ống thép đen có thể sơn hoặc sơn tĩnh điện được không?

Đúng. Bề mặt thép đen không tráng phủ có thể được chuẩn bị để sơn, sơn tĩnh điện, nướng hoàn thiện hoặc các phương pháp xử lý bề mặt được chỉ định khác. Cần phải làm sạch và chuẩn bị bề mặt thích hợp trước khi sơn.

Q4. Thép đen có bị gỉ trong quá trình bảo quản không?

Đúng. Thép carbon chưa được xử lý có thể bị oxy hóa khi tiếp xúc với độ ẩm. Nên bảo quản khô trong nhà và các ống phải được bảo vệ khỏi mưa, ngưng tụ và điều kiện ẩm ướt kéo dài trước khi xử lý bề mặt.

Q5. Tôi nên chọn Q235B hay Q355B?

Q235B phù hợp với nhiều khung trong nhà thông thường, kết cấu thiết bị và ứng dụng trang trí. Q355B nên được xem xét khi thiết kế kết cấu yêu cầu độ bền vật liệu cao hơn hoặc khi ứng dụng đòi hỏi tải nặng hơn.

Q6. Bạn có thể cung cấp độ dài bao nhiêu?

Chiều dài tiêu chuẩn là 6 m. Chiều dài cố định tùy chỉnh từ 3–12 m có thể được sắp xếp theo yêu cầu đặt hàng.

Q7. Bạn có thể cắt, khoan, vát hoặc vát ống trước khi giao hàng không?

Đúng. Việc cắt, khoan, vát cạnh, mài và vát chính xác có thể được sắp xếp theo bản vẽ hoặc yêu cầu xử lý.

Q8. Những thông tin cần thiết cho một báo giá?

Vui lòng cung cấp kích thước mặt cắt, độ dày thành, loại vật liệu, số lượng, chiều dài yêu cầu, xử lý bề mặt và bất kỳ yêu cầu gia công bổ sung nào. Bản vẽ được khuyến khích để xử lý không chuẩn.

Q9. Sản phẩm này có phù hợp cho các ứng dụng ngoài trời không?

Phiên bản thép đen tiêu chuẩn không được khuyến khích sử dụng ngoài trời trong thời gian dài mà không có lớp bảo vệ chống ăn mòn. Đối với môi trường ngoài trời, ẩm ướt, ven biển hoặc ăn mòn, nên xem xét thép mạ kẽm hoặc được bảo vệ khác.

Q10. Bạn có thể cung cấp kích thước tùy chỉnh?

Đúng. Ngoài các phạm vi ống hình vuông và hình chữ nhật đã nêu, kích thước tùy chỉnh, độ dày thành, chiều dài, gia công và xử lý bề mặt có thể được thảo luận theo yêu cầu của dự án.
