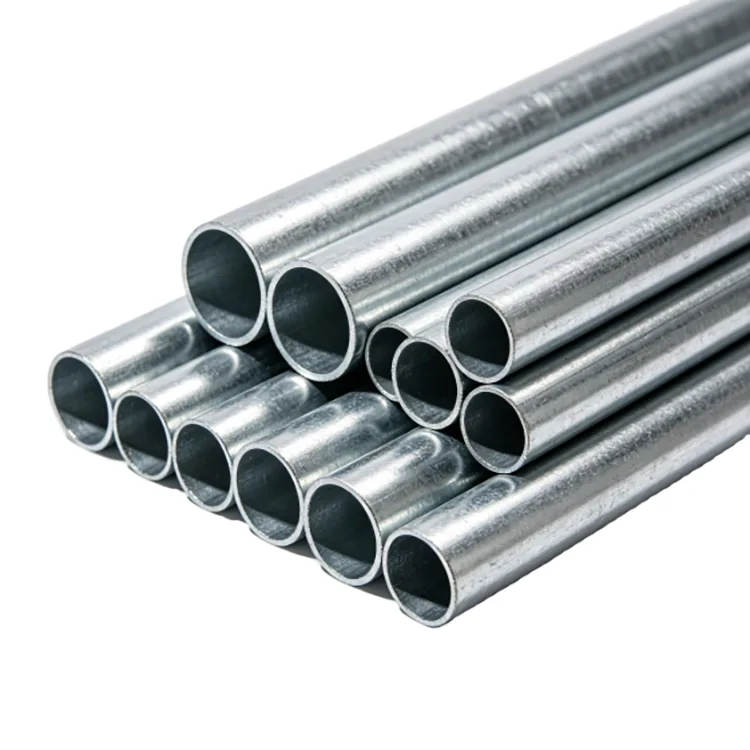

Ống thép tròn mạ kẽm nhúng nóng là ống thép hàn tròn được xử lý bằng lớp mạ kẽm nhúng nóng sau khi tạo hình và hàn ống. Phần tròn dễ dàng chế tạo, kẹp, hàn và lắp đặt, trong khi bề mặt mạ kẽm giúp bảo vệ bổ sung ở những nơi ống tiếp xúc với mưa, độ ẩm và các điều kiện ngoài trời.
Sản phẩm đáp ứng hai nhu cầu mua hàng khác nhau. Đối với lan can, tay vịn, kết cấu nhà kính và giá đỡ bằng thép, người mua chủ yếu xem xét đường kính bên ngoài, độ dày thành, loại thép và độ chính xác về kích thước. Đối với nước hoặc các ứng dụng dịch vụ chất lỏng khác, đường ống phải đáp ứng thêm các yêu cầu kiểm tra và tiêu chuẩn dịch vụ áp suất cần thiết.
Q235B phù hợp cho nhiều ứng dụng kết cấu và chế tạo thông thường. Q355B có thể được chọn khi thiết kế yêu cầu độ bền vật liệu cao hơn. Việc cắt theo chiều dài cố định và xử lý khác có thể được sắp xếp trước khi giao hàng.
|
DN |
Đường kính ngoài (mm) |
Tên thường gọi |
Độ dày tường chung (mm) |
Sử dụng điển hình |
|
DN15 |
21.3 |
Ống tròn 4 inch |
1,5 / 1,8 / 2,0 / 2,5 |
Lan can nhỏ, ống dẫn, tay vịn |
|
DN20 |
26.8 |
Ống tròn 6 inch |
1,5 / 1,8 / 2,0 / 2,5 |
Lan can, trụ đỡ đèn |
|
DN25 |
33.7 |
Ống tròn 1 inch |
1,8 / 2,0 / 2,5 / 2,75 / 3,0 |
Trụ lan can, thành viên nhà kính |
|
DN32 |
42.4 |
Ống tròn 1,2 inch |
2,0 / 2,5 / 2,75 / 3,0 / 3,25 |
Ống vòm nhà kính |
|
DN40 |
48.3 |
Ống tròn 1,5 inch |
2,0 / 2,5 / 2,75 / 3,0 / 3,5 |
Vòm, lan can, ống đỡ nhà kính |
|
DN50 |
60.3 |
Ống tròn 2 inch |
2,5 / 2,75 / 3,0 / 3,25 / 3,5 |
Vòm nhà kính chính, trụ trung |
|
DN65 |
76.1 |
Ống tròn 2,5 inch |
2,75 / 3,0 / 3,25 / 3,5 / 4,0 |
Cột giám sát, cột kết cấu |
|
DN80 |
88.9 |
Ống tròn 3 inch |
3,0 / 3,5 / 4,0 / 4,5 |
Cột chiếu sáng, cột nhà kính nặng |
|
DN100 |
114.3 |
Ống tròn 4 inch |
3,0 / 3,5 / 4,0 / 4,5 / 5,0 |
Trụ lớn, ống nước, trụ đỡ chính |
|
DN125 |
139.7 |
Ống tròn 5 inch |
3,5 / 4,0 / 4,5 / 5,0 |
Đường chất lỏng, hỗ trợ nặng |
|
DN150 |
168.3 |
Ống tròn 6 inch |
4,0 / 4,5 / 5,0 / 6,0 |
Đường nước chính, cột kết cấu lớn |
|
DN200 |
219.1 |
Ống tròn 8 inch |
4,5 / 5,0 / 6,0 / 8,0 |
Đường ống đô thị, công trình kết cấu nặng |
Đối với các đơn hàng quốc tế, luôn xác nhận DN, đường kính ngoài và độ dày thành cùng nhau. DN là ký hiệu danh nghĩa và bản thân nó không xác định đường kính ngoài thực tế.
|
Mục |
Đặc điểm kỹ thuật |
|
Sản phẩm |
Ống thép tròn mạ kẽm nhúng nóng |
|
Mác thép |
Q235B, Q355B |
|
Chế tạo |
Tạo hình nguội + hàn tần số cao |
|
Phạm vi đường kính chung |
DN15–DN200 |
|
Đường kính ngoài |
21,3–219,1 mm ở các kích cỡ được liệt kê |
|
Độ dày của tường |
1,5–8,0 mm, tùy thuộc vào đường kính |
|
Chiều dài tiêu chuẩn |
6 m |
|
Độ dài tùy chỉnh |
3–12 m |
|
Bề mặt |
Mạ kẽm nhúng nóng |
|
Nhiệt độ mạ kẽm |
Xấp xỉ. 450°C |
|
Xử lý điển hình |
Cắt, khoan, uốn, hàn |
|
Công dụng chính |
Lan can, tay vịn, kết cấu nhà kính, giá đỡ, cột, chất lỏng đã chọn |
Ống được sản xuất dưới dạng ống tròn hàn, sau đó được mạ kẽm sau khi phần ống yêu cầu đã được hình thành.
Dải thép → tạo hình → hàn tần số cao → định cỡ và làm thẳng → cắt → tẩy dầu mỡ → tẩy → rửa → trợ dung → sấy khô → mạ kẽm nhúng nóng → làm mát → thụ động / hoàn thiện → kiểm tra → đóng gói
Công đoạn hàn tần số cao tạo đường may dọc. Do đó, nó nên được mô tả là ống thép tròn hàn tần số cao, không phải là ống liền mạch.
Trước khi mạ, bề mặt thép cần phải đủ sạch để kẽm liên kết tốt. Sau khi mạ điện, ống được kiểm tra lại về lớp phủ, độ thẳng, kích thước và các khuyết tật nhìn thấy được.
Lớp kẽm tách thép khỏi độ ẩm và oxy trong khí quyển. Kẽm cũng cung cấp sự bảo vệ hy sinh xung quanh các khu vực nhỏ bị hư hỏng lớp phủ.
Đối với lan can ngoài trời, khung nhà kính hoặc kết cấu đỡ, điều này có nghĩa là công việc chống ăn mòn chính được hoàn thành trước khi lắp đặt.
Lớp phủ mạ kẽm không có nghĩa là đường ống có thể tiếp xúc vĩnh viễn với mọi môi trường ăn mòn mà không cần xem xét thêm. Phun muối ven biển, hóa chất mạnh, nước đọng và ngâm liên tục đòi hỏi phải đánh giá ăn mòn cụ thể hơn.
Độ dày của tường phải theo công việc chứ không phải tên ống.
|
Độ dày của tường |
Hướng điển hình |
|
1,5–2,0 mm |
Lan can nhẹ, khung nhỏ, thành phần nhà kính nhẹ hơn |
|
2,5–3,0 mm |
Trụ trung gian, trụ đỡ và công trình nông nghiệp |
|
3,0–4,0 mm |
Hỗ trợ nặng hơn, cột và các thành viên kết cấu lớn hơn |
|
4,0–8,0 mm |
Yêu cầu về kết cấu nặng hoặc dịch vụ chất lỏng cụ thể |
Độ dày cuối cùng phụ thuộc vào nhịp, tải trọng, khoảng cách hỗ trợ, điều kiện gió, phương pháp kết nối hoặc áp suất chất lỏng.
Q235B thường được sử dụng cho các lan can chung, kết cấu nhà kính, khung đỡ, chế tạo đô thị và các công trình thép thông thường khác.
Q355B được sử dụng khi thiết kế kết cấu yêu cầu loại thép có độ bền cao hơn, đặc biệt đối với tải nặng hơn hoặc các điều kiện hỗ trợ đòi hỏi khắt khe hơn.
Việc thay đổi loại thép không tự động cho phép giảm độ dày thành hoặc đường kính ống. Cấu kiện hoàn chỉnh vẫn cần đáp ứng tính toán thiết kế.
Việc sử dụng cuối cùng phải được nêu rõ trước khi báo giá.

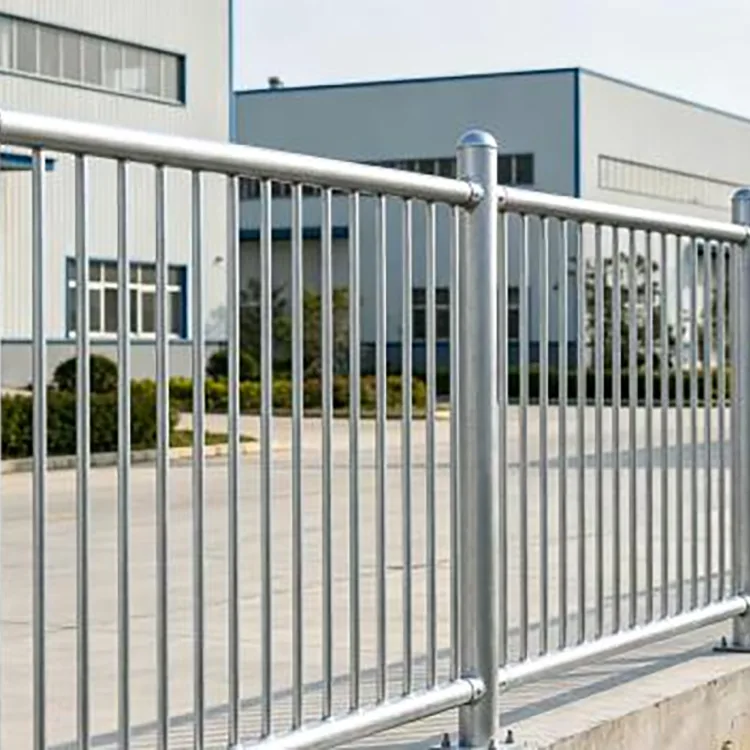

Đối với lan can, khung nhà kính, tay vịn, giá đỡ thiết bị và kết cấu thép, độ chính xác về kích thước và yêu cầu về kết cấu là mối quan tâm chính.
Đối với việc cung cấp nước và chất lỏng khác, tiêu chuẩn đường ống áp dụng, định mức áp suất, độ dày thành, chất lượng mối hàn và các yêu cầu kiểm tra cũng cần phải được chỉ định.
Ví dụ, tiêu chuẩn GB/T 3091 hiện hành của Trung Quốc áp dụng cho ống thép hàn để phân phối chất lỏng áp suất thấp. Nó không nên được sử dụng như một tiêu chuẩn chung cho mọi ống tròn kết cấu mạ kẽm.
Sự khác biệt này giúp ngăn ngừa một lỗi mua sắm phổ biến: chỉ mua ống theo đường kính mà không kiểm tra xem ống thực sự được thiết kế để làm gì.
Phần hình tròn thuận tiện cho việc kẹp và dễ dàng kết nối với trụ, giá đỡ và khung.
Các kích thước phổ biến được sử dụng cho các ống vòm, trụ, đường ray và các kết cấu nông nghiệp khác tiếp xúc với độ ẩm và các chu kỳ khô-ướt lặp đi lặp lại.
Các ứng dụng bao gồm rào chắn bên đường, hàng rào, nhà chờ đỗ xe, khung đỡ ánh sáng và các cấu trúc ngoài trời tương tự.

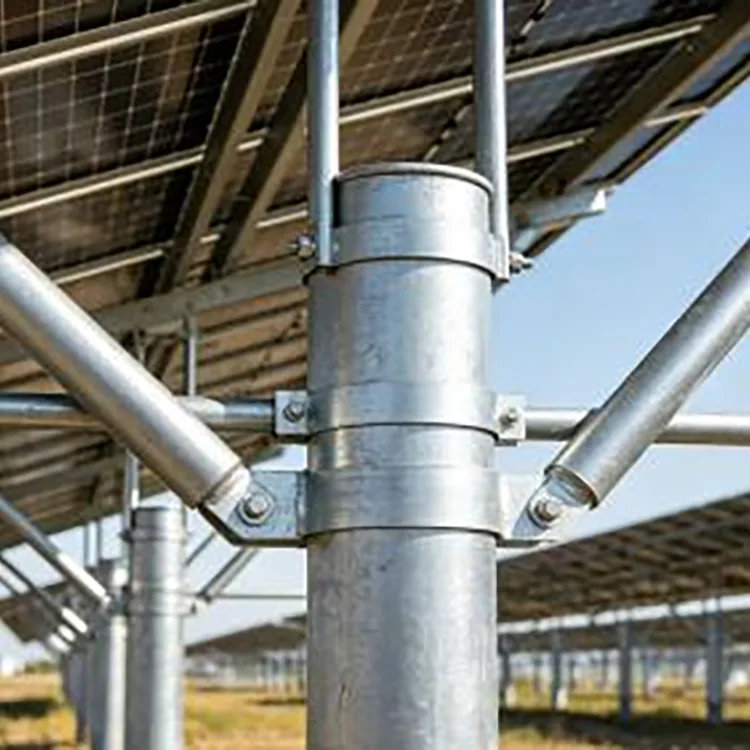

Có thể được sử dụng cho các giá đỡ, khung phụ trợ và kết cấu thiết bị ngoài trời được lựa chọn khi tiết diện tròn phù hợp.
Đường kính lớn hơn có thể được lựa chọn cho cột và cột theo yêu cầu kết cấu.
Chỉ phù hợp khi loại ống, kích thước và tiêu chuẩn dịch vụ áp dụng đáp ứng yêu cầu của dự án.
Đối với nhà tự xây và sân dân cư, ống thép đen thường phải tẩy rỉ sét nhiều lần và sơn lại sau thời gian dài phơi ngoài trời.
Ống tròn mạ kẽm nhúng nóng có thể được lắp đặt mà không cần quá trình sơn chống ăn mòn quy mô lớn riêng biệt. Theo hồ sơ dự án được cung cấp, lan can sân ngoài trời vẫn không bị rỉ sét trên diện rộng và hư hỏng lớp phủ sau hơn ba năm.
Trong quá trình cải tạo các cộng đồng dân cư cũ, ống tròn mạ kẽm được sử dụng làm tay vịn hành lang, lan can bên đường và hỗ trợ nơi đỗ xe.
Bề mặt mạ kẽm hoàn thiện cho phép nhà thầu tiến hành lắp đặt trực tiếp, giảm bớt công việc sơn phủ tại chỗ và giữ cho hình thức hoàn thiện nhất quán.
Sự lựa chọn phụ thuộc vào cấu trúc và sự xuất hiện.
Ống tròn rất hữu ích khi kết cấu cần có hình tròn, tiếp xúc bằng tay dễ dàng, đường nhìn mượt mà hoặc kết nối thuận tiện với kẹp và phụ kiện hình tròn.
Các ống hình vuông và hình chữ nhật cung cấp các mặt phẳng và thường dễ căn chỉnh hơn khi dự án chủ yếu bao gồm các khung thẳng và các kết nối tấm.
Đối với tay vịn và lan can dạng ống, ống tròn thường là lựa chọn tự nhiên hơn. Đối với khung hình chữ nhật, phần rỗng hình vuông hoặc hình chữ nhật có thể hiệu quả hơn.
Ống tròn màu đen không được bảo vệ bằng kẽm tại nhà máy và thường cần một hệ thống chống ăn mòn khác khi sử dụng ngoài trời.
Ống tròn mạ kẽm đi kèm với lớp mạ kẽm đã được áp dụng. Điều này loại bỏ bước phủ hiện trường chính và giảm nhu cầu sơn lại thường xuyên trong điều kiện phơi nhiễm bình thường.
Sự khác biệt này hữu ích nhất trong các dự án có nhiều đường ống riêng lẻ được lắp đặt ngoài trời và khó bảo trì sau này, chẳng hạn như lan can, khung nhà kính, kết cấu mái nhà và các cơ sở đô thị.
Đối với các đơn đặt hàng dự án, việc chế tạo chính có thể được hoàn thành trước khi giao hàng.
Xử lý có sẵn bao gồm:
Cắt theo chiều dài cố định
Khoan và đục lỗ
uốn
Kết thúc chuẩn bị
Các cụm hàn và chế tạo
Nếu có thể, việc cắt và khoan lần cuối phải được hoàn thành trước khi mạ để bộ phận được xử lý được xử lý chống ăn mòn như một bộ phận hoàn thiện.
Nếu việc cắt hoặc khoan được thực hiện sau khi mạ kẽm, phần thép lộ ra phải được làm sạch và sửa chữa bằng lớp phủ giàu kẽm phù hợp.
Kiểm tra chất lượng bao gồm cả đường ống và lớp mạ kẽm.
Vật liệu cơ bản: Q235B hoặc Q355B, với tài liệu vật liệu đã được thống nhất.
Kích thước: đường kính ngoài và độ dày của tường.
Hình học: độ tròn và độ thẳng.
Mối hàn: tình trạng đường hàn tần số cao.
Độ dài: độ chính xác có độ dài cố định.
Lớp phủ: độ che phủ, độ dày và các khuyết tật bề mặt rõ ràng.

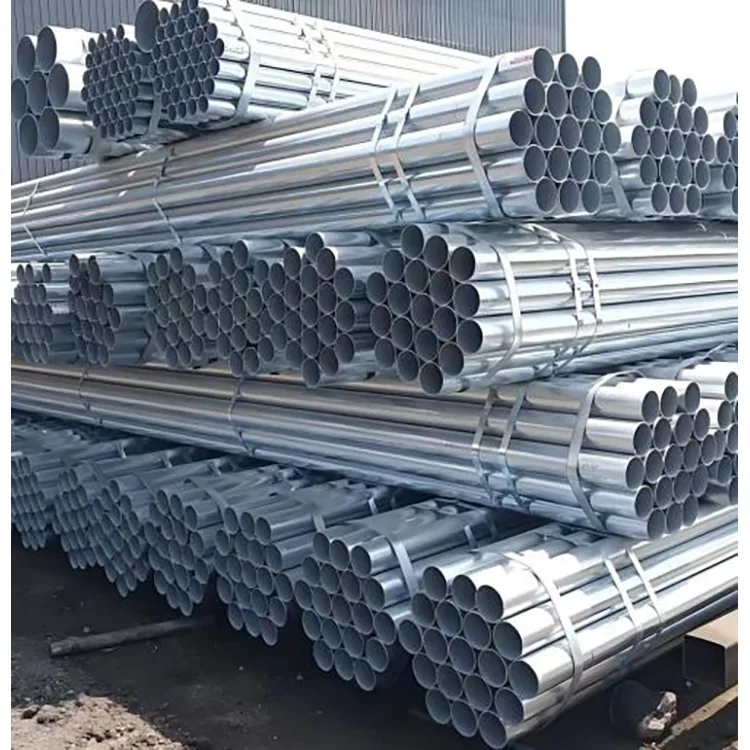

Đóng gói: bó ổn định và bảo vệ trong quá trình vận chuyển.
Đối với các đơn đặt hàng dịch vụ chất lỏng, việc thử nghiệm bổ sung phải tuân theo các yêu cầu của dự án và tiêu chuẩn đường ống đã chỉ định.
Việc tiếp xúc ngoài trời thông thường có thể được xử lý bằng thông số kỹ thuật mạ kẽm phù hợp, nhưng môi trường ven biển và công nghiệp không nên được xử lý giống nhau.
Gần bờ biển, không khí chứa nhiều muối có thể đẩy nhanh quá trình tiêu thụ kẽm. Trong các tòa nhà có độ ẩm cao, sự ngưng tụ có thể trở thành yếu tố ăn mòn chính. Các nhà máy hóa chất có thể tạo ra các loại khí hoặc chất lỏng có đặc tính khác với sự tiếp xúc với khí quyển thông thường.
Cách tiếp cận đúng là làm cho yêu cầu về kẽm và thông số kỹ thuật của đường ống phù hợp với môi trường thực tế.
Việc ngâm trong nước biển liên tục cũng khác với việc tiếp xúc ngoài trời thông thường và cần được coi như một điều kiện thiết kế ăn mòn riêng biệt.

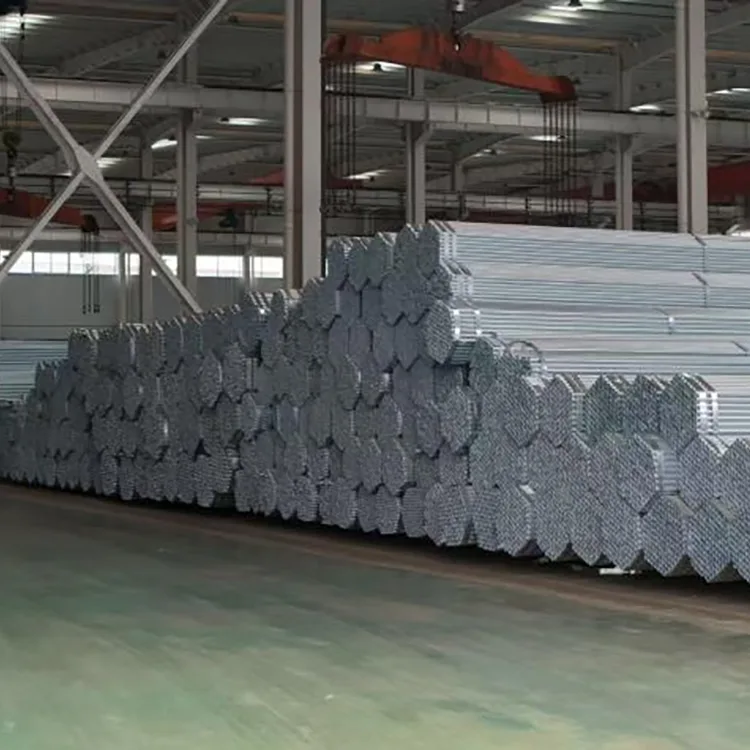

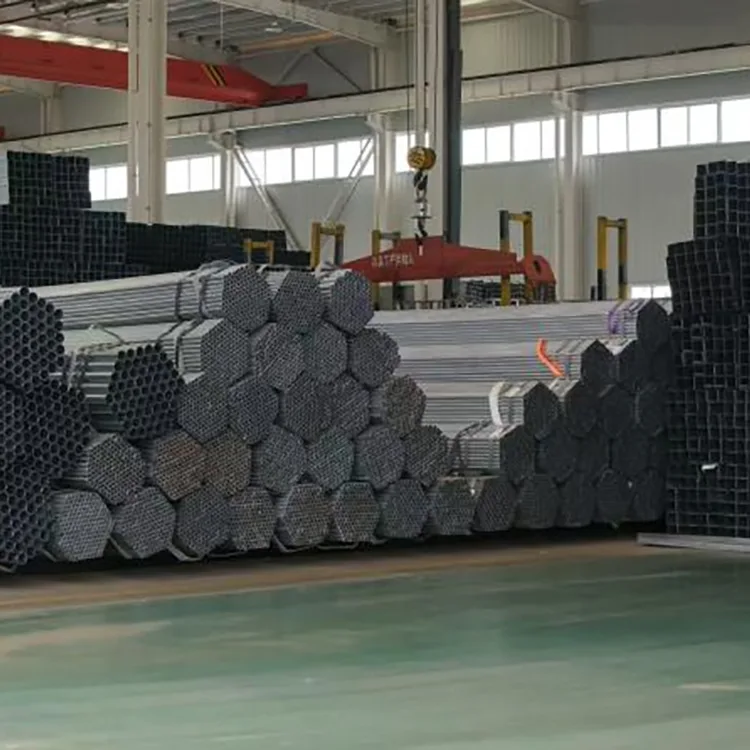

Chuỗi cung ứng của chúng tôi ở Thiên Tân Daqiuzhuang cho phép người mua tiếp cận các nguồn tài nguyên gia công thép, sản xuất ống, mạ kẽm và chế tạo hạ nguồn trong cùng khu vực sản xuất thép.
Nhiều kích cỡ: DN15–DN200 bao gồm các ứng dụng phổ biến từ tay vịn nhỏ đến ống kết cấu và dịch vụ chất lỏng lớn hơn.
Lựa chọn vật liệu: Q235B và Q355B có thể được cung cấp theo yêu cầu về kết cấu.
Nguồn cung cấp có chiều dài cố định: Có sẵn khả năng cắt từ 3–12 m, với chiều dài tiêu chuẩn chung là 6 m.
Xử lý dự án: Việc cắt, khoan, uốn và chế tạo theo thỏa thuận khác có thể được hoàn thành trước khi giao hàng.
Báo giá dựa trên ứng dụng: ống kết cấu và ống dịch vụ chất lỏng được xử lý theo các yêu cầu kỹ thuật khác nhau.
Tài liệu kiểm tra: giấy chứng nhận vật liệu và hồ sơ kiểm tra mạ kẽm có thể được cung cấp cho các đơn đặt hàng dự án.
Đóng gói xuất khẩu: các kiện hàng có thể được chuẩn bị với lớp bảo vệ chống ẩm để vận chuyển ra nước ngoài.
Lợi ích cho người mua là ít nhà cung cấp riêng biệt phối hợp sản xuất ống thép, mạ kẽm, gia công và chuẩn bị xuất khẩu.
Để báo giá, hãy cung cấp:
Ứng dụng: kết cấu, nhà kính, lan can, dịch vụ chất lỏng, v.v.
DN hoặc đường kính ngoài
Độ dày của tường
Mác thép
Chiều dài
Yêu cầu mạ kẽm
Yêu cầu xử lý
Số lượng
Một yêu cầu rõ ràng như:
Q235B / DN50 / OD 60,3 mm / tường 3,0 mm / mạ kẽm nhúng nóng / 6 m / 100 tấn
cho phép nhà cung cấp báo giá đúng sản phẩm mà không cần đoán “ống mạ kẽm 2 inch” nghĩa là gì.
Không. Sản phẩm được mô tả ở đây là ống thép tròn hàn tần số cao. Nó không nên được quảng cáo là liền mạch.
Ống DN50 được liệt kê có đường kính ngoài là 60,3 mm. Xác nhận đường kính ngoài thực tế trước khi đặt mua phụ kiện hoặc kẹp.
Có, khi đường ống đáp ứng tiêu chuẩn dịch vụ chất lỏng áp suất thấp và thông số kỹ thuật của dự án. Tiêu chuẩn áp dụng phải được xác nhận trước khi đặt hàng.
Đúng. Phạm vi được cung cấp là 3–12 m, với 6 m là chiều dài tiêu chuẩn chung.
Đúng. Q355B có thể được chỉ định cho các dự án yêu cầu loại thép cường độ cao hơn. Đường kính ống và độ dày thành ống cuối cùng vẫn phải tuân theo thiết kế kết cấu.
Đúng. Hàn làm hỏng lớp phủ kẽm xung quanh khu vực được làm nóng. Vùng bị ảnh hưởng phải được làm sạch và sửa chữa bằng lớp phủ giàu kẽm thích hợp sau khi hàn.
Có, nhưng sự uốn cong đáng kể có thể làm hỏng lớp mạ kẽm. Khi đã biết hình dạng cuối cùng, tốt nhất nên hoàn thành công việc tạo hình chính trước khi mạ kẽm.
Các kích thước được cung cấp bao gồm khoảng 1,5–3,5 mm cho nhiều ứng dụng nhà kính thông thường. Sự lựa chọn thực tế nên xem xét nhịp, tải trọng gió, vị trí thành viên và thiết kế nhà kính.
Đúng. Ống tròn mạ kẽm nhúng nóng được thiết kế để chống ăn mòn khi tiếp xúc với không khí ngoài trời, do đó, thường không cần phải có quy trình sơn chống ăn mòn sơ cấp riêng biệt trong điều kiện bình thường.
Có, nhưng thông số kỹ thuật về kẽm phải phù hợp với mức độ tiếp xúc với muối. Điều kiện ven biển khắc nghiệt có thể yêu cầu yêu cầu về lớp phủ cao hơn và các cân nhắc bổ sung về ăn mòn.
Kẽm bảo vệ thép nhưng dần bị môi trường tiêu thụ. Tuổi thọ sử dụng phụ thuộc vào độ dày lớp phủ, độ ẩm, độ tiếp xúc với muối, hóa chất, khả năng giữ nước và cách xử lý. Không có con số tuổi thọ duy nhất nào được áp dụng cho mỗi lần lắp đặt.
Giấy chứng nhận vật liệu, hồ sơ kiểm tra mạ kẽm và các tài liệu chất lượng đã được thống nhất khác có thể được cung cấp. Kiểm tra của bên thứ ba cũng có thể được sắp xếp cho các đơn đặt hàng dự án.
