Tóm tắt bài viết: A dầm chữ I cán nónglà phần thép kết cấu được sử dụng rộng rãi, được thiết kế để cung cấp khả năng chống uốn thực tế và hỗ trợ đáng tin cậy cho các tòa nhà công nghiệp, bệ thiết bị, bệ và giá đỡ ống. Hiểu được hình học mặt cắt ngang, cấp độ thép, kích thước, quy trình sản xuất và bảo vệ bề mặt giúp các kỹ sư và nhóm mua hàng lựa chọn sản phẩm phù hợp cho ứng dụng của họ.Vinh Hằngcung cấp dầm chữ I cán nóng cấp Q235B và Q355B, với các kích thước phổ biến từ 10# đến 63# và chiều dài tiêu chuẩn là 6 m, 9 m và 12 m. Hướng dẫn này giải thích cách đánh giá các thông số kỹ thuật, so sánh các lựa chọn vật liệu và chuẩn bị kế hoạch mua sắm thép chính xác hơn.

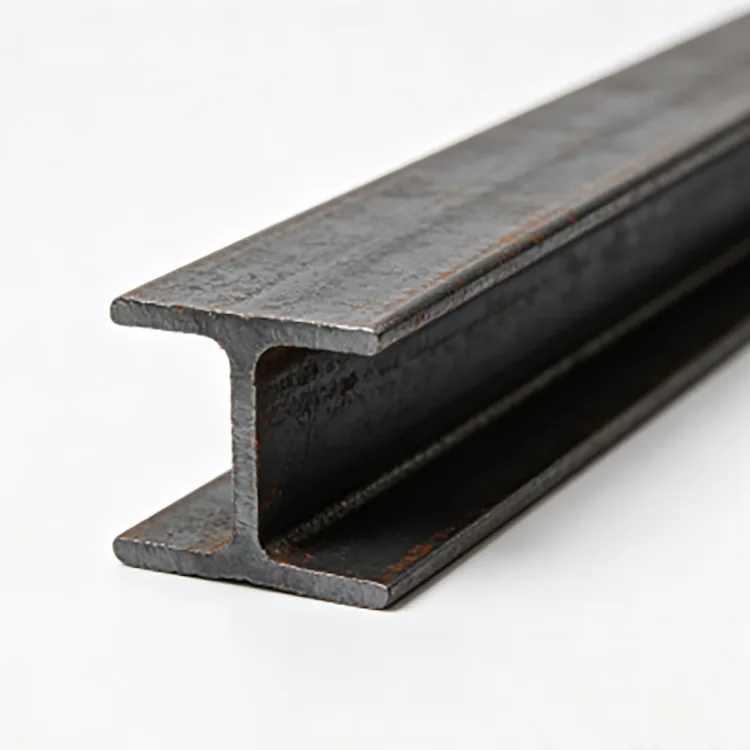

Dầm chữ I cán nóng là một cấu kiện thép kết cấu được sản xuất bằng cách cán thép đã được nung nóng thông qua một loạt các đường tạo hình. Mặt cắt ngang của nó bao gồm hai mặt bích ngang được nối với nhau bằng một mạng thẳng đứng, tạo thành hình chữ I dễ nhận biết. Hình học này phân phối vật liệu một cách hiệu quả để chống uốn, làm cho mặt cắt phù hợp với nhiều ứng dụng chịu tải.
Không giống như dầm chế tạo được lắp ráp từ các tấm thép riêng biệt, dầm chữ I cán nóng tiêu chuẩn có được hình dạng mặt cắt ngang cơ bản trực tiếp trong quá trình cán. Điều này làm giảm nhu cầu chế tạo phần cơ bản thông qua hàn tấm dọc và cung cấp một biên dạng tiêu chuẩn cho chế tạo tiếp theo.
Vinh Hằng cung cấp các sản phẩm I-Beam cán nóng ở cấp độ Q235B và Q355B. Phạm vi có sẵn bao gồm các kích thước tiêu chuẩn phổ biến của Trung Quốc từ 10# đến 63#, với chiều dài cắt cố định và xử lý bổ sung có sẵn theo yêu cầu của dự án đã được xác nhận.
Lưới chủ yếu kết nối các mặt bích và góp phần tạo ra khả năng chống cắt, trong khi các mặt bích cung cấp phần lớn khả năng chống uốn của mặt cắt. Tuy nhiên, hiệu suất thực tế phụ thuộc vào đặc tính mặt cắt hoàn chỉnh, cấp thép, điều kiện hỗ trợ, kiểu tải trọng và thiết kế kết cấu.
Cán nóng tạo hình thép ở nhiệt độ cao, cho phép vật liệu đi qua tạo thành các cuộn dễ dàng hơn ở nhiệt độ phòng. Đối với dầm chữ I, các thao tác cán liên tiếp sẽ thiết lập bản bụng và mặt bích và đưa tiết diện về các kích thước xác định.
Một quy trình sản xuất điển hình bao gồm các giai đoạn sau:
Việc sắp xếp sản xuất và kiểm tra chính xác phụ thuộc vào cơ sở sản xuất và tiêu chuẩn sản phẩm hiện hành. Đối với người mua, điểm thiết yếu là xác minh rằng dầm hoàn thiện đáp ứng các yêu cầu đã thống nhất về kích thước mặt cắt, loại vật liệu, chiều dài và tình trạng bề mặt.
Việc chọn dầm chữ I cán nóng đòi hỏi nhiều hơn việc xác định kích thước danh nghĩa. Người mua nên xác nhận ký hiệu phần, loại thép, tiêu chuẩn kích thước, chiều dài, yêu cầu xử lý và điều kiện giao hàng trước khi đặt hàng.
Bảng sau đây tóm tắt thông tin cung cấp chính được công bố cho dòng sản phẩm dầm chữ I cán nóng của Rongheng.
| Đặc điểm kỹ thuật | Tùy chọn hoặc chi tiết có sẵn | Những gì người mua nên xác nhận |
|---|---|---|
| Loại sản phẩm | Dầm chữ I kết cấu cán nóng | Hồ sơ cắt ngang yêu cầu |
| Mác thép | Q235B, Q355B | Cấp quy định trong bản vẽ kết cấu |
| Phạm vi kích thước | 10#–63# | Ký hiệu và chuỗi phần chính xác |
| Chuỗi phần | tùy chọn dòng a và dòng b | Cấu hình kích thước chính xác |
| Độ dài tiêu chuẩn | 6m, 9m, 12m | Chiều dài hàng tồn kho yêu cầu hoặc lịch trình cắt giảm |
| Tình trạng bề mặt | Thép cán nóng màu đen | Liệu lớp phủ bổ sung có cần thiết hay không |
| Tùy chọn xử lý | Cắt, khoan, vát, làm thẳng, làm mờ | Vẽ chi tiết và dung sai xử lý |
| Tiêu chuẩn áp dụng | GB/T 706-2016; các yêu cầu khác có thể được thảo luận | Tiêu chuẩn bắt buộc và tiêu chí chấp nhận |
| Hồ sơ kiểm tra | Giấy chứng nhận vật liệu và hồ sơ kiểm tra đã được thống nhất, tùy theo yêu cầu của dự án | Tài liệu cần thiết và phạm vi kiểm tra |
Các tùy chọn này không thay thế cho thông số kỹ thuật dành riêng cho dự án. Kích thước thực tế, chiều rộng mặt bích, độ dày bản, trọng lượng đơn vị và dung sai thay đổi tùy theo phần được chọn và tiêu chuẩn áp dụng. Người mua nên yêu cầu thông tin kích thước liên quan thay vì cho rằng tất cả các dầm trong cùng phạm vi kích thước danh nghĩa đều có các đặc tính giống nhau.
Để biết thêm thông tin về sản phẩm, hãy truy cập danh mục sản phẩm Dầm chữ I Rongheng Steel.
Cấu hình hình chữ I làm cho dầm chữ I cán nóng hữu ích trong các kết cấu có khả năng chống uốn, chế tạo thực tế và khả năng tương thích với các phương pháp xây dựng thép đã được thiết lập là rất quan trọng. Sự phù hợp của chúng vẫn phải được xác nhận thông qua tính toán kỹ thuật cho từng ứng dụng.
Đối với đế thiết bị, người mua nên xem xét độ rung, tải trọng tập trung, vị trí lắp đặt và lực vận hành lặp đi lặp lại. Đối với kết cấu tòa nhà, nhịp, khoảng cách dầm, chi tiết kết nối, giới hạn độ võng và độ ổn định tổng thể có thể quan trọng không kém.
Dầm làm việc cho sàn chịu tải nhẹ có thể không phù hợp với kết cấu đỡ cần trục hoặc máy chịu lực động đáng kể. Kỹ thuật dành riêng cho ứng dụng phải luôn hướng dẫn lựa chọn cuối cùng.
Q235B và Q355B là các loại thép kết cấu phổ biến được sử dụng cho các yêu cầu kỹ thuật khác nhau. Vấn đề chính cần cân nhắc là liệu các đặc tính cơ học được chỉ định của vật liệu có đáp ứng các yêu cầu thiết kế hay không khi kết hợp với phần dầm đã chọn.
Q235B thường được xem xét để chế tạo kết cấu chung, bao gồm khung hỗ trợ nhà máy, bệ, giá đỡ thiết bị và các ứng dụng khác khi có đủ các đặc tính được chỉ định của nó. Sự phù hợp của nó phụ thuộc vào tải trọng thiết kế, kích thước mặt cắt, chi tiết kết nối và tiêu chuẩn áp dụng.
Q355B cung cấp cường độ năng suất được chỉ định cao hơn Q235B theo tiêu chuẩn vật liệu hiện hành. Nó có thể được chọn khi một dự án yêu cầu độ bền vật liệu cao hơn hoặc khi kỹ sư xác định rằng nó phù hợp với các điều kiện tải dự định.
Tuy nhiên, loại có độ bền cao hơn không tự động làm cho chùm tia nhỏ hơn được chấp nhận. Độ võng, độ ổn định cục bộ và tổng thể, khả năng kết nối, độ mỏi khi có liên quan và các kiểm tra thiết kế khác vẫn có thể chi phối việc lựa chọn.
| Yếu tố so sánh | Q235B | Q355B |
|---|---|---|
| Định vị chung | Loại thép kết cấu thông dụng | Loại thép kết cấu cường độ cao hơn |
| Ứng dụng tiềm năng | Khung, nền tảng và hỗ trợ chung | Các ứng dụng yêu cầu cường độ vật liệu được chỉ định cao hơn |
| Lựa chọn kích thước chùm tia | Phải thỏa mãn tính toán kết cấu | Phải thỏa mãn tính toán kết cấu |
| Hàn và chế tạo | Thực hiện theo các yêu cầu về điểm số hiện hành và các thủ tục đã được phê duyệt | Thực hiện theo các yêu cầu về điểm số hiện hành và các thủ tục đã được phê duyệt |
| Lựa chọn cuối cùng | Dựa trên thông số kỹ thuật | Dựa trên thông số kỹ thuật |
Trước khi đặt hàng, hãy xác nhận cấp độ yêu cầu dựa trên bản vẽ kết cấu và thông số kỹ thuật vật liệu. Việc thay thế loại này bằng loại khác mà không được phê duyệt có thể ảnh hưởng đến việc tuân thủ, quy trình chế tạo hoặc hiệu suất kết cấu.
Dầm chữ I và dầm chữ H đều là các cấu hình thép kết cấu có bản bụng và hai mặt bích, nhưng tỷ lệ mặt cắt ngang và đặc tính mặt cắt của chúng có thể khác nhau đáng kể. Dầm chữ I truyền thống thường có mặt bích hẹp hơn, trong khi dầm chữ H thường có mặt bích rộng hơn và hình dạng phù hợp với nhiều yêu cầu kết cấu khác nhau.
| Điểm so sánh | I-Beam | Tia chữ H |
|---|---|---|
| Hình dạng mặt cắt ngang | Mặt bích thường hẹp hơn so với độ sâu của mặt cắt | Mặt bích rộng hơn thường |
| Vai trò cấu trúc chung | Dầm, bệ, giá đỡ thiết bị và các bộ phận khung được chọn | Cột, khung nhà và các cấu kiện chịu lực khác |
| Cân nhắc thiết kế | Mô đun tiết diện, khả năng chống cắt, độ ổn định và độ võng | Đặc tính mặt cắt, độ ổn định, tải trọng dọc trục, uốn và kết nối |
| Khả năng thay thế cho nhau | Yêu cầu xác minh kỹ thuật | Yêu cầu xác minh kỹ thuật |
Không có hồ sơ nào là vượt trội trên toàn cầu. Lựa chọn thích hợp phụ thuộc vào đường dẫn tải, nhịp, điều kiện hỗ trợ, hướng cấu kiện, thiết kế kết nối và các thuộc tính mặt cắt liên quan. Không bao giờ được thực hiện việc thay thế chỉ vì hai mặt cắt có vẻ giống nhau hoặc có độ sâu danh nghĩa tương đương nhau.
Các dự án yêu cầu nhiều hồ sơ kết cấu cũng có thể xem xét các phần kết cấu thép của Rongheng để so sánh các loại sản phẩm có sẵn.
Chất lượng sản phẩm không chỉ liên quan đến hình thức bên ngoài. Đối với dầm chữ I cán nóng, người mua phải xác minh rằng phần được cung cấp phù hợp với đơn đặt hàng và kích thước, nhận dạng vật liệu và tình trạng bề mặt của nó đáp ứng các tiêu chí chấp nhận đã thỏa thuận.
Kế hoạch kiểm tra thực tế có thể bao gồm các điểm sau:
Dầm chữ I cán nóng màu đen tiêu chuẩn không tự động có lớp phủ chống ăn mòn. Bề mặt thường còn giữ lại cặn nghiền và có thể cần phải bảo vệ thêm tùy thuộc vào môi trường vận hành.
Đối với các ứng dụng trong nhà ở điều kiện khô ráo, bề mặt màu đen quy định có thể phù hợp. Việc lắp đặt ngoài trời, cơ sở ẩm ướt, vị trí ven biển và môi trường có tính xâm thực hóa học có thể yêu cầu hệ thống sơn phù hợp, mạ kẽm nhúng nóng hoặc lớp phủ bảo vệ được thiết kế khác.
Khi quy định mạ kẽm, các hoạt động cắt, khoan và chế tạo khác thường phải được phối hợp trước khi phủ. Điều này giúp giảm lượng thép lộ ra ngoài cần được sửa chữa bảo vệ sau khi gia công. Hệ thống lớp phủ cuối cùng phải được lựa chọn theo môi trường, tuổi thọ thiết kế, kế hoạch bảo trì và yêu cầu của dự án.
Thông số kỹ thuật mua hàng rõ ràng giúp giảm sự không phù hợp về vật liệu, chế tạo không cần thiết và sự chậm trễ trong lắp đặt. Trước khi yêu cầu báo giá, hãy chuẩn bị các thông tin sau bất cứ khi nào có thể.
Ví dụ, một dự án yêu cầu dầm 12 m có lỗ lắp được khoan nên chỉ định cả chiều dài cắt cuối cùng và vị trí lỗ. Nếu đơn đặt hàng chỉ nêu kích thước và số lượng chùm tia thì nhà cung cấp có thể không có đủ thông tin để chuẩn bị các thành phần được xử lý theo yêu cầu.
Vinh Hằng có thể phối hợp các mặt cắt tiêu chuẩn, cắt có chiều dài cố định, khoan, vát, làm thẳng và làm mờ theo các yêu cầu đã thống nhất. Việc cung cấp các bản vẽ hoàn chỉnh và danh sách cắt tổng hợp giúp việc xem lại đơn hàng trước khi sản xuất hoặc vận chuyển trở nên dễ dàng hơn.
Nó thường được sử dụng cho các kết cấu nhà máy, dầm liên quan đến mái nhà, nền tảng, bệ thiết bị, giá đỡ ống, khung nhà kho và các kết cấu hỗ trợ công nghiệp. Ứng dụng cụ thể phải được kiểm tra dựa trên thiết kế kết cấu.
Vinh Hằng liệt kê phạm vi kích thước phổ biến từ 10# đến 63#, bao gồm các tùy chọn dòng a và dòng b. Kích thước chính xác và trọng lượng đơn vị lý thuyết phụ thuộc vào chỉ định phần đã chọn.
Chiều dài tiêu chuẩn phổ biến là 6 m, 9 m và 12 m. Việc cắt chiều dài cố định cũng có thể được thảo luận theo kích thước dự án đã được xác nhận và yêu cầu đặt hàng.
Số Q355B có cường độ chảy quy định cao hơn, nhưng cấp độ thích hợp phụ thuộc vào thiết kế kỹ thuật, điều kiện tải, kích thước tiết diện, yêu cầu chế tạo và tiêu chuẩn áp dụng. Chỉ riêng độ bền vật liệu cao hơn không đảm bảo hiệu suất kết cấu tổng thể tốt hơn.
Không tự động. Hai cấu hình có thể có các thuộc tính phần và hành vi cấu trúc khác nhau. Bất kỳ sự thay thế nào đều phải được kỹ sư kết cấu chịu trách nhiệm kiểm tra và phê duyệt.
Đúng. Việc cắt, khoan, vát, làm thẳng và làm mờ có thể được sắp xếp theo yêu cầu xử lý đã thống nhất. Người mua nên cung cấp các bản vẽ, kích thước và dung sai cần thiết trước khi đặt hàng.
Bề mặt cán nóng màu đen tiêu chuẩn không tương đương với lớp phủ chống ăn mòn chuyên dụng. Tùy thuộc vào môi trường, dự án có thể yêu cầu sơn, mạ kẽm nhúng nóng hoặc hệ thống bảo vệ phù hợp khác.
Bao gồm ký hiệu phần, cấp thép, tiêu chuẩn áp dụng, số lượng, chiều dài yêu cầu, chi tiết xử lý, xử lý bề mặt, yêu cầu kiểm tra và điểm đến giao hàng. Những chi tiết này giúp nhà cung cấp đánh giá đơn hàng chính xác hơn.
Trọng lượng lý thuyết được tính bằng cách nhân trọng lượng đơn vị đã công bố của phần đã chọn với chiều dài của nó. Ví dụ: một đoạn có trọng lượng đơn vị lý thuyết là 20 kg/m và chiều dài 12 m có trọng lượng lý thuyết là 240 kg. Trọng lượng đơn vị thực tế phải được xác nhận cho phần đã chọn và hợp đồng phải nêu rõ phương pháp quyết toán.
Đúng. Các đơn đặt hàng quốc tế có thể được điều phối xung quanh các thông số kỹ thuật đã thỏa thuận, yêu cầu xử lý, tài liệu kiểm tra, đóng gói, xếp container và chứng từ xuất khẩu. Việc sắp xếp giao hàng phải được xác nhận cho mỗi đơn hàng.
Dầm chữ I cán nóng có thể cung cấp giải pháp kết cấu hiệu quả khi kích thước, cấp thép và đặc tính mặt cắt của nó phù hợp với nhu cầu của dự án. Việc mua sắm thành công đòi hỏi nhiều điều hơn là chỉ so sánh giá cả: người mua phải xác minh tiêu chuẩn áp dụng, xác nhận dòng sản phẩm chính xác, chỉ định quy trình xử lý và bảo vệ chống ăn mòn, đồng thời thiết lập các yêu cầu kiểm tra và giao hàng rõ ràng.
Vinh Hằng hỗ trợ tìm nguồn cung ứng thép kết cấu với dầm chữ I cán nóng Q235B và Q355B, kích thước phổ biến từ 10 # đến 63 #, chiều dài tiêu chuẩn 6 m, 9 m và 12 m, cũng như các phương án xử lý đã được thống nhất. Cho dù bạn đang mua thép cho kết cấu nhà máy, bệ thiết bị, bệ công nghiệp hay giá đỡ ống, thông số kỹ thuật chính xác có thể giúp hợp lý hóa việc chế tạo và giảm thiểu rủi ro mua sắm có thể tránh được.
Bạn đang tìm kiếm nguồn cung cấp dầm chữ I cán nóng đáng tin cậy cho dự án kết cấu tiếp theo của mình? Chia sẻ kích thước phần, loại thép, số lượng, kích thước cắt, xử lý bề mặt và điểm giao hàng theo yêu cầu của bạn với Rongheng. Nhóm của chúng tôi có thể xem xét các yêu cầu của bạn và thảo luận về các lựa chọn cung cấp phù hợp. Để biết chi tiết sản phẩm, báo giá dự án và sắp xếp xử lý tùy chỉnh,tiếp tụchành động với chúng tôihôm nay để thảo luận về nhu cầu tìm nguồn cung ứng thép của bạn.
