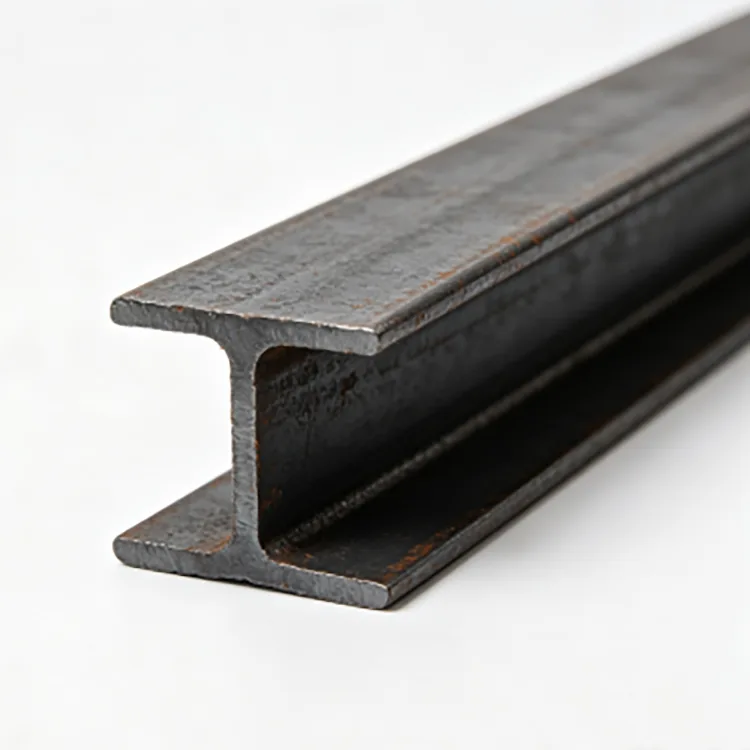

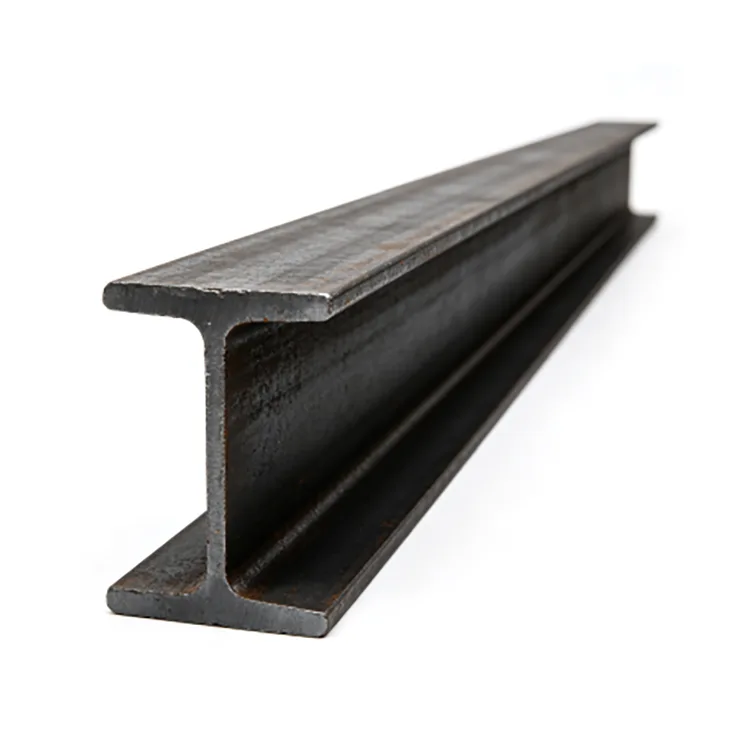

Thép chữ I cán nóng là phần kết cấu thép cán nóng với hai mặt bích được nối với nhau bằng một mạng trung tâm. Tiết diện được hình thành trực tiếp thông qua việc cán ở nhiệt độ cao thay vì hàn các tấm thép riêng lẻ lại với nhau.
Hình dạng hình chữ I cung cấp khả năng chống uốn qua các mặt bích trong khi bản bụng kết nối mặt cắt và chịu lực cắt. Nó thường được cung cấp cho các kết cấu nhà máy, bệ, bệ thiết bị, giá đỡ ống và kết cấu thép khác.
Rongheng cung cấp Dầm chữ I cán nóng Q235B và Q355B với các kích thước phổ biến từ 10 # đến 63 #, với chiều dài tiêu chuẩn là 6 m, 9 m và 12 m. Việc cắt theo chiều dài cố định và xử lý khác có thể được sắp xếp theo yêu cầu của dự án.
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Sản phẩm | Dầm chữ I cán nóng |
| Mác thép | Q235B, Q355B |
| Phạm vi kích thước | 10#–63# |
| Các loại phổ biến | loạt a / b |
| Chiều dài tiêu chuẩn | 6m / 9m / 12m |
| Cắt theo chiều dài cố định | Có sẵn |
| Bề mặt | Cán nóng màu đen |
| Xử lý | Cắt, khoan, vát, làm thẳng, làm mờ |
| Tiêu chuẩn thép cơ bản | GB/T 706-2016 |
| Các tiêu chuẩn khác | Yêu cầu ASTM/EN có thể được thảo luận |
| Hình thức cung cấp | Kho hoặc sản xuất theo yêu cầu |
Các phần thường được yêu cầu bao gồm 12,6#, 14#, 16#, 18#, 20a#, 25a# và 32a#. Kích thước mặt cắt chính xác, chiều rộng mặt bích, độ dày bản bụng và trọng lượng lý thuyết phụ thuộc vào ký hiệu mặt cắt đã chọn.
Kích thước I Beam chính xác phụ thuộc vào yêu cầu về kết cấu chứ không chỉ phụ thuộc vào giá cả hoặc tính sẵn có. Nhịp, tải trọng tác dụng, điều kiện hỗ trợ, khoảng cách, phương pháp kết nối và độ võng cho phép phải được xem xét trước khi chọn mặt cắt.
Nhịp dài hơn, tải thiết bị tập trung hoặc khoảng cách lớn hơn giữa các giá đỡ có thể yêu cầu tiết diện lớn hơn. Thiết kế kết cấu cũng có thể cần phải xem xét độ ổn định bên và khả năng sử dụng bên cạnh khả năng uốn và cắt.
Khi bản vẽ kết cấu đã chỉ định số dầm, thứ tự phải tuân theo phần đã chỉ định thay vì cho phép thay thế chỉ dựa trên kích thước tương tự hoặc kho có sẵn.
Dầm I và dầm H có đặc tính hình học và mặt cắt ngang khác nhau. Dầm I truyền thống thường có mặt bích hẹp hơn và bề mặt mặt bích bên trong nghiêng, trong khi dầm H thường có mặt bích rộng hơn.
Dầm I thường được sử dụng làm cấu kiện uốn, trong khi dầm H thường được chọn cho cột và khung kết cấu nặng hơn. Đây chỉ là sự phân biệt chung chung; phần thực tế phải được xác định bởi thiết kế kết cấu.
Không nên thay thế dầm I bằng dầm H chỉ vì hai phần có vẻ giống nhau hoặc một phần có sẵn hơn.
Q235B thường được sử dụng cho dầm nhà xưởng, nền tảng, giá đỡ thiết bị và chế tạo kết cấu chung trong đó phần được chọn đáp ứng các điều kiện tải trọng yêu cầu.
Q355B cung cấp độ bền vật liệu cao hơn và có thể được chỉ định cho các ứng dụng kết cấu nặng hơn khi thiết kế yêu cầu.
Loại thép cao hơn không tự động làm cho tiết diện nhỏ hơn phù hợp. Nếu cấp được thay đổi để giảm trọng lượng thép, thiết kế kết cấu cần được kiểm tra lại về độ bền, độ võng và độ ổn định.
Dầm được hình thành trực tiếp thông qua một loạt các hoạt động cán nóng:
Phôi thép → gia nhiệt → cán thô → cán trung gian → cán hoàn thiện → định cỡ → làm thẳng → cắt → kiểm tra → bó
Các đường lăn liên tiếp sẽ thiết lập bản bụng và mặt bích và đưa mặt cắt đạt kích thước yêu cầu. Sau khi lăn, dầm được kiểm tra kích thước, độ thẳng và tình trạng bề mặt.

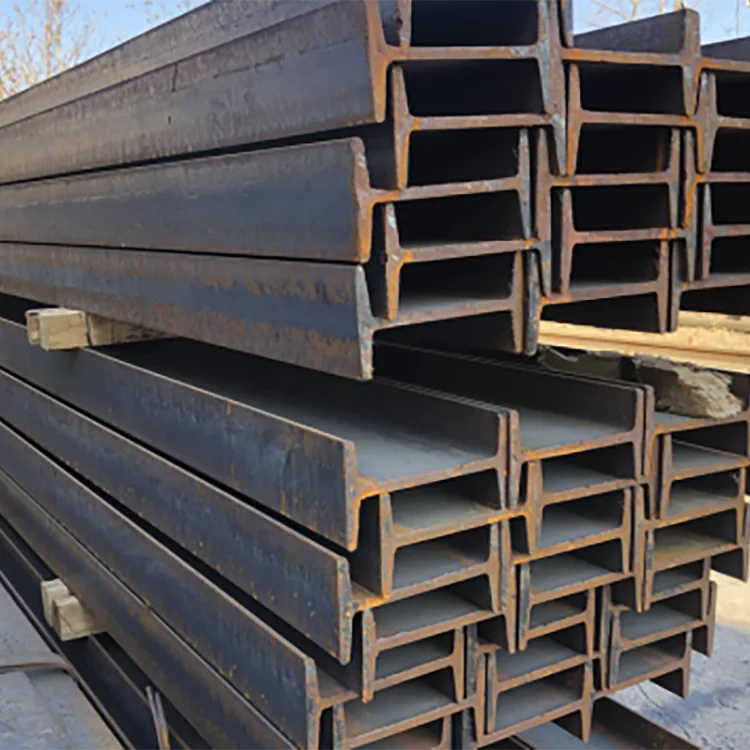

Lớp vảy cán sẫm màu thường thấy trên thép cán nóng màu đen là bề mặt sản xuất được hình thành trong quá trình cán và không nên nhầm lẫn với rỉ sét trong khí quyển.
Hình dạng bản bụng và mặt bích cơ bản được tạo ra trong quá trình cán, do đó khách hàng nhận được một phần kết cấu hoàn thiện thay vì các tấm riêng biệt cần được chế tạo thành một bộ phận hình chữ I.
Điều này giúp đơn giản hóa việc cắt và chế tạo tiếp theo và tránh sử dụng mối hàn dọc để tạo mặt cắt dầm cơ bản. Các phần được cán nhất quán cũng giúp việc phối hợp lịch trình vật liệu và bản vẽ chế tạo dễ dàng hơn trong các dự án hàng loạt.
Dầm chữ I cán nóng chủ yếu được sử dụng khi tiết diện chữ I cung cấp bộ phận uốn kết cấu phù hợp.
Đối với các ứng dụng máy móc, việc lựa chọn chùm tia cần cân nhắc nhiều hơn tổng trọng lượng của thiết bị. Khoảng hỗ trợ, điểm lắp đặt, phân bổ tải trọng, độ rung và tải lặp lại đều có thể ảnh hưởng đến phần cần thiết.

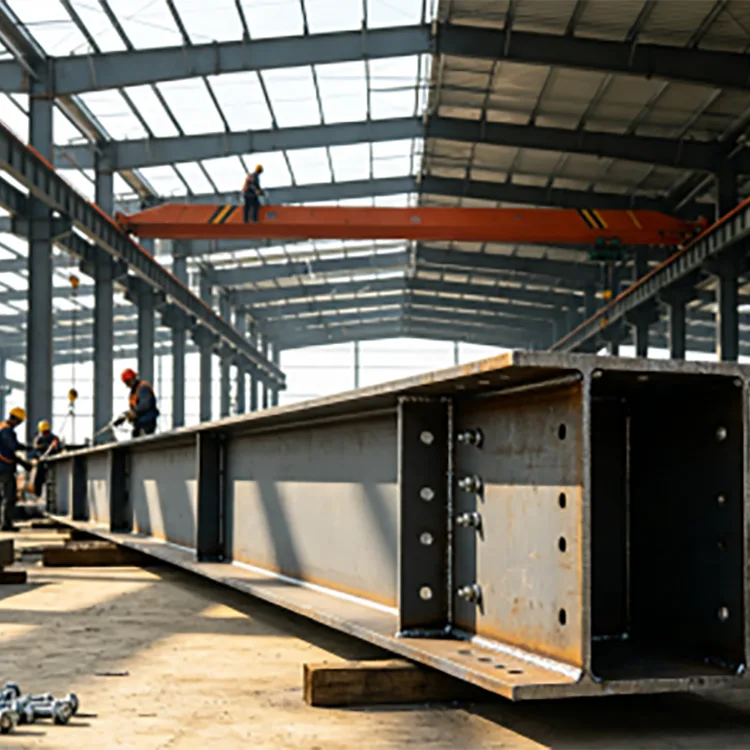

Đối với các dự án máy móc được cung cấp, dầm 14#–20#I đã được sử dụng làm bệ thiết bị và chế tạo giá đỡ.

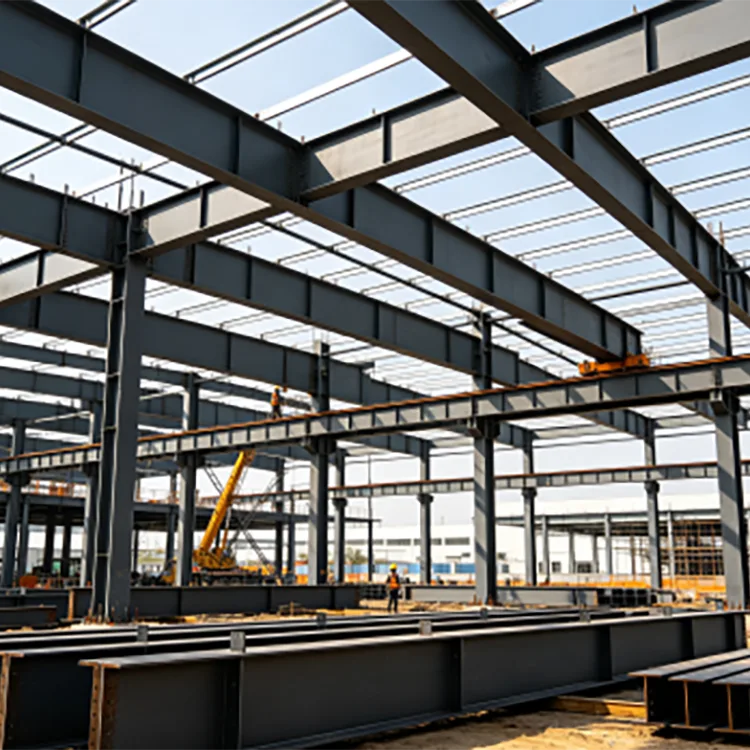

Đối với xây dựng nhà máy, dầm 16#–25# Q235B I đã được cung cấp cho các dầm liên quan đến mái nhà, các thành viên nền và các kết cấu đỡ.
Kích thước mặt cắt nhất quán rất quan trọng đối với việc chế tạo hàng loạt vì các dầm cần căn chỉnh với các tấm kết nối và các bộ phận kết cấu liền kề trong quá trình lắp đặt.
Thép chữ I cán nóng được cung cấp dưới dạng thép cán nóng màu đen không có lớp phủ chống ăn mòn.
Đối với các ứng dụng khô trong nhà, bề mặt màu đen có thể được sử dụng khi dự án không yêu cầu bảo vệ chống ăn mòn bổ sung. Đối với kết cấu thép lộ thiên ngoài trời, sơn, mạ kẽm nhúng nóng hoặc hệ thống phủ phù hợp khác có thể được chỉ định tùy theo môi trường sử dụng.
Khi cần mạ điện, việc cắt, khoan và chế tạo khác tốt nhất nên được hoàn thành trước quá trình mạ. Điều này làm giảm lượng thép lộ ra ngoài cần phải sửa chữa sau khi xử lý.
Rongheng có thể sắp xếp xử lý theo bản vẽ dự án, bao gồm:
Đối với những đơn hàng lớn, khách hàng có thể cung cấp danh sách cắt và bản vẽ chế tạo trước khi sản xuất. Điều này cho phép độ dài chùm tia và các yêu cầu xử lý được phối hợp với kích thước lắp đặt.
Việc kiểm tra tập trung vào loại vật liệu, ký hiệu phần và kích thước hoàn thiện.
Giấy chứng nhận vật liệu và hồ sơ kiểm tra đã thống nhất có thể được cung cấp theo yêu cầu của dự án. Việc kiểm tra của bên thứ ba cũng có thể được sắp xếp khi được quy định trong hợp đồng.
Đơn hàng thép có thể được thanh toán theo trọng lượng thực tế hoặc trọng lượng lý thuyết theo hợp đồng mua bán.
Trọng lượng thực tế dựa trên khối lượng đo được của vật liệu được giao. Trọng lượng lý thuyết được tính từ trọng lượng đơn vị được công bố của phần đã chọn và chiều dài được cung cấp của nó.
Ví dụ, một dầm có trọng lượng đơn vị lý thuyết là 20 kg/m và chiều dài 12 m có trọng lượng lý thuyết là 240 kg.
Đối với các đơn hàng số lượng lớn, phương thức thanh toán phải được xác nhận trước khi sản xuất và giao hàng.
Một dự án nhà máy ở Bắc Trung Quốc đã sử dụng Dầm chữ I cán nóng 16#–25# Q235B cho dầm, bệ và kết cấu đỡ liên quan đến mái nhà. Vật liệu được cung cấp theo lô với việc kiểm tra mặt cắt và kích thước được hoàn thành trước khi chế tạo.
Một nhà sản xuất máy móc đã sử dụng dầm 14#–20#I làm bệ thiết bị và kết cấu đỡ. Các dầm được cắt và chế tạo theo các kích thước đỡ cần thiết trước khi xử lý bề mặt.
Đối với một dự án cơ sở hạ tầng ở Đông Nam Á, dầm Q355B I được cung cấp cho khung nhà máy và các kết cấu đỡ ống. Đơn đặt hàng bao gồm việc phân loại, gia cố bó hàng và chứng từ xuất khẩu cho lô hàng container.

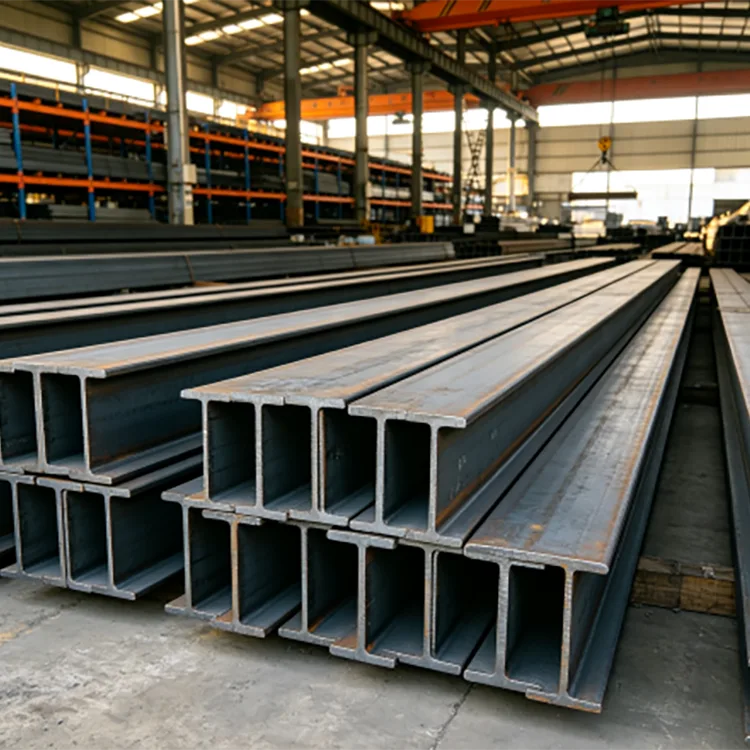

Chuỗi cung ứng của Rongheng có trụ sở tại Thiên Tân Daqiuzhuang, có khả năng tiếp cận thép hình cán nóng, kho bãi, chế biến và hậu cần xuất khẩu.
Các phần I Beam thông thường từ 10# đến 63# có thể được sắp xếp theo nhu cầu của kho và dự án. Q235B và Q355B có sẵn cho các yêu cầu kết cấu khác nhau, trong khi việc cắt theo chiều dài cố định và xử lý theo thỏa thuận có thể được phối hợp trước khi vận chuyển.
Đối với các đơn đặt hàng ở nước ngoài, việc phân loại nguyên liệu, đóng gói, xếp container và chứng từ xuất khẩu cũng có thể được phối hợp theo yêu cầu của lô hàng.
Nó thường được sử dụng cho dầm nhà máy, kết cấu mái và nền, bệ thiết bị, giá đỡ ống, kết cấu nhà kho và kết cấu thép khác.
Không. Đặc tính hình học và mặt cắt của chúng là khác nhau. Không nên thay thế dầm I bằng dầm H nếu không kiểm tra các yêu cầu về kết cấu.
Cả hai đều không tốt hơn. Phần thích hợp phụ thuộc vào nhịp, tải trọng, đặc tính của phần, điều kiện hỗ trợ và thiết kế kết cấu.
Q235B và Q355B là các loại chính được cung cấp. Các lớp khác có thể được thảo luận khi dự án yêu cầu.
Phạm vi kích thước phổ biến là 10#–63#, bao gồm các phần chuỗi a / b. Kích thước chính xác và trọng lượng đơn vị lý thuyết phụ thuộc vào chỉ định phần đã chọn.
Đúng. Chiều dài tiêu chuẩn bao gồm 6 m, 9 m và 12 m, và việc cắt theo chiều dài cố định có thể được sắp xếp theo yêu cầu của dự án.
Đúng. Khoan, cắt, vát, làm thẳng và làm mờ có thể được sắp xếp theo bản vẽ và các yêu cầu xử lý đã được thống nhất.
Đúng. Dầm có thể được chế tạo trước và sau đó mạ kẽm nhúng nóng khi cần bảo vệ chống ăn mòn bổ sung cho môi trường ngoài trời hoặc ẩm ướt.
Không tự động. Sự thay đổi về mác thép cần được kiểm tra dựa trên tải trọng kết cấu, kích thước tiết diện và các yêu cầu thiết kế.
Trọng lượng lý thuyết thường được tính bằng trọng lượng đơn vị đã công bố của phần được chọn nhân với chiều dài của nó. Việc thanh toán trọng lượng thực tế cũng có thể được sử dụng khi được quy định trong hợp đồng.
Giấy chứng nhận vật liệu và hồ sơ kiểm tra đã thống nhất có thể được cung cấp theo yêu cầu của dự án. Việc kiểm tra của bên thứ ba cũng có thể được sắp xếp khi được yêu cầu.
Đúng. Việc cung cấp thép theo từng đoạn, cắt theo chiều dài cố định, gia công theo thỏa thuận, đóng gói, chứng từ kiểm tra, tải container và chứng từ xuất khẩu có thể được điều phối cho các đơn đặt hàng quốc tế.
