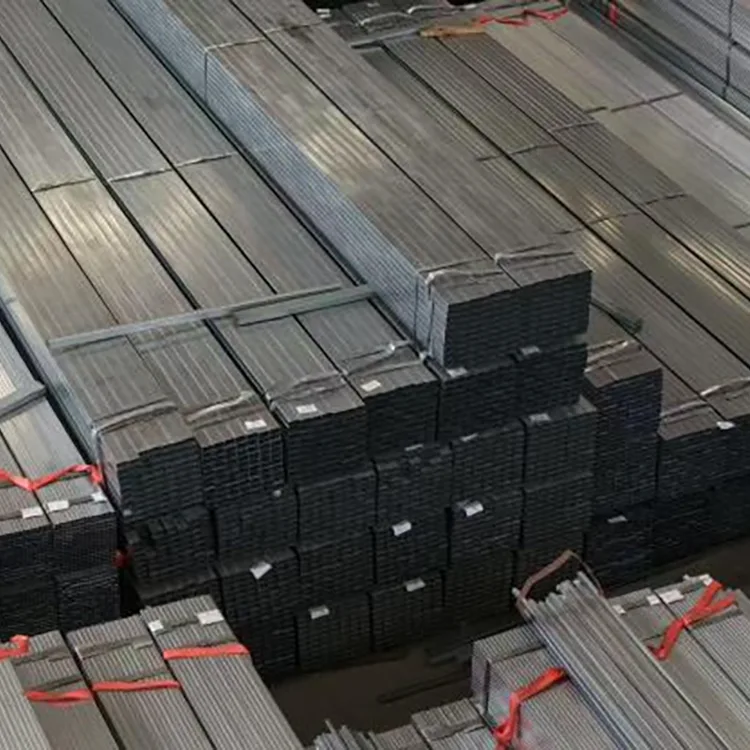

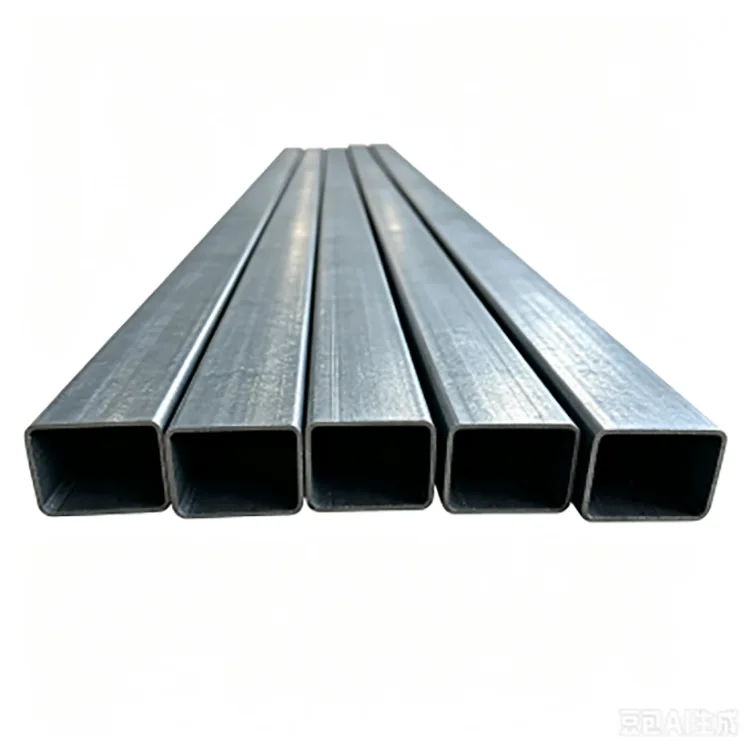

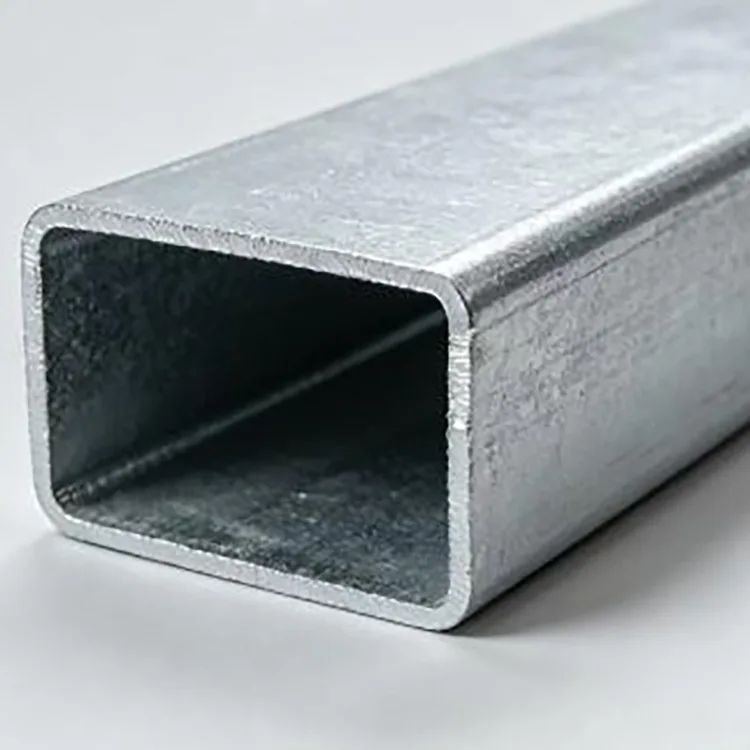

Ống thép hình chữ nhật mạ kẽm nhúng nóng

Ống thép hình chữ nhật mạ kẽm nhúng nóng là phần rỗng hình chữ nhật được hàn được sản xuất từ ​​​​Q235B, Q355B hoặc các loại thép carbon được chỉ định khác. Dải thép được tạo hình nguội thành hình chữ nhật, hàn tần số cao, định cỡ và cắt trước khi ống thành phẩm trải qua quá trình chuẩn bị bề mặt và mạ kẽm nhúng nóng.

Phần hình chữ nhật rất hữu ích khi tải hoặc không gian lắp đặt có tính định hướng hơn mức cho phép của ống vuông. Nó cung cấp một bề mặt rộng hơn cho giá đỡ, tấm và kết nối trong khi vẫn giữ cho phần này có trọng lượng tương đối hiệu quả. Đối với các cấu trúc ngoài trời, lớp phủ kẽm cung cấp khả năng bảo vệ bổ sung chống lại độ ẩm và sự ăn mòn của khí quyển, giúp ống thích hợp cho các ứng dụng mà thép đen không tráng phủ cần được xử lý bề mặt thường xuyên.

Ống có thể được cung cấp theo chiều dài tiêu chuẩn hoặc được xử lý theo bản vẽ dự án, bao gồm cắt, đục lỗ, uốn, xẻ rãnh, khoan, đóng đầu cuối và vát mép.

Thông số kỹ thuật

Tại sao nên sử dụng phần hình chữ nhật?

Sự khác biệt chính giữa phần rỗng hình chữ nhật và hình vuông không chỉ đơn giản là hình thức bên ngoài. Tỷ lệ chiều rộng trên chiều cao thay đổi cách phần phù hợp với cấu trúc và mức độ hiệu quả của việc sử dụng không gian có sẵn.

Ống hình chữ nhật thường được chọn cho các bộ phận nằm ngang, khung và giá đỡ ở những nơi một hướng cần nhiều chiều sâu tiết diện hơn hướng kia. Nó cũng cung cấp bề mặt lắp rộng hơn cho các bộ phận tường rèm, tấm, giá đỡ và các bộ phận cơ khí.

Ví dụ: phần 100×60 mm mang lại cho người chế tạo sự kết hợp khác giữa độ cứng, không gian lắp đặt và cách sử dụng vật liệu so với ống vuông 100×100 mm. Do đó, lựa chọn đúng phải dựa trên nhịp, tải, phương thức kết nối và không gian lắp đặt sẵn có thay vì chỉ dựa trên tên phần.

Mạ kẽm nhúng nóng: Nó thay đổi những gì

Ống thép được tạo hình và hàn trước, sau đó chuẩn bị mạ kẽm. Các chất gây ô nhiễm và oxit trên bề mặt được loại bỏ thông qua tẩy dầu mỡ, tẩy rửa và kích hoạt để kẽm nóng chảy có thể phản ứng thích hợp với bề mặt thép.

Ống đã chuẩn bị được ngâm trong kẽm nóng chảy ở nhiệt độ khoảng 450°C. Sau khi rút ra, làm mát và hoàn thiện được thực hiện để có được lớp phủ bảo vệ liên tục.

Trình tự này rất quan trọng đối với các biên dạng kết cấu vì phần hình chữ nhật đã hoàn thiện, bao gồm các góc và bề mặt lộ ra ngoài, được xử lý chống ăn mòn sau khi tạo hình. Đối với việc mua sắm dự án, người mua nên xác nhận thông số kỹ thuật lớp phủ kẽm cần thiết thay vì chỉ hỏi xem ống có được “mạ kẽm” hay không.

Lựa chọn lớp phủ kẽm

Lớp phủ kẽm thích hợp phụ thuộc vào vị trí lắp đặt ống hình chữ nhật.

Những số liệu này là các tùy chọn lớp phủ chứ không phải là bảo đảm tuổi thọ chung. Đối với môi trường ven biển, hóa chất hoặc ẩm ướt liên tục, dự án cũng nên xem xét các hệ thống sơn bổ sung, hệ thống thoát nước, bảo vệ tiên tiến và các chi tiết kết nối.

Q235B hay Q355B?

Q235B phù hợp với nhiều khung, giá đỡ, hàng rào, kết cấu máy móc và kết cấu thép thông thường mà việc tính toán kết cấu không yêu cầu cấp cường độ cao hơn.

Q355B phù hợp hơn khi thiết kế liên quan đến tải trọng cao hơn, nhịp dài hơn, yêu cầu về gió hoặc tuyết mạnh hơn hoặc khi việc giảm trọng lượng của phần là quan trọng. Cấp độ cuối cùng phải được chọn từ tính toán kỹ thuật thay vì chỉ chọn vật liệu bền hơn cho mọi ứng dụng.

Đối với các đơn hàng xuất khẩu, loại thép yêu cầu, tiêu chuẩn áp dụng, tính chất cơ học và tài liệu kiểm tra phải được xác nhận trước khi sản xuất.

Độ dày của tường và kích thước phần

Độ dày của tường có ảnh hưởng trực tiếp đến trọng lượng, độ cứng, độ bền kết nối và hiệu suất chế tạo.

Khung chịu tải nhẹ và kết cấu bao vây có thể sử dụng phần tường mỏng hơn, trong khi khung chịu lực, đế thiết bị và các kết cấu ngoài trời lớn hơn thường yêu cầu tường dày hơn.

Phạm vi 20×40–200×400 mm bao gồm các khung tương đối nhỏ gọn thông qua các bộ phận kết cấu lớn hơn. Để báo giá, người mua nên cung cấp kích thước bên ngoài, độ dày thành, chiều dài, loại thép, yêu cầu và số lượng lớp mạ kẽm theo yêu cầu. Nếu ống sẽ được sử dụng làm thành phần kết cấu, các điều kiện về nhịp, tải trọng và kết nối cũng hữu ích cho việc lựa chọn vật liệu.

Quy trình sản xuất

Quá trình sản xuất bắt đầu bằng các cuộn thép được kiểm tra cấp độ, độ dày và tình trạng bề mặt. Dải này sau đó được san bằng và tạo hình nguội dần dần thành hình chữ nhật theo yêu cầu.

Hàn tần số cao nối dải đã định hình, sau đó định cỡ và làm thẳng để kiểm soát phần đã hoàn thiện. Việc cắt, đục lỗ hoặc xử lý trước theo chiều dài cố định có thể được hoàn thành theo đơn đặt hàng trước khi mạ.

Các ống đã được chuẩn bị sau đó sẽ trải qua quá trình tẩy dầu mỡ, tẩy rửa và xử lý chất trợ dung. Mạ kẽm nhúng nóng được thực hiện ở nhiệt độ khoảng 450°C, sau đó là làm mát, hoàn thiện bề mặt kẽm và kiểm tra kích thước và lớp phủ cuối cùng.

Việc hoàn thiện các công đoạn tạo hình và đột dập chính trước khi mạ cũng giúp tránh những hư hỏng không đáng có đối với lớp mạ kẽm thành phẩm trong quá trình chế tạo.

Kiểm soát chất lượng trước khi giao hàng

Đối với những đơn hàng số lượng lớn, chất lượng không chỉ được quyết định bởi vẻ bề ngoài. Loại thép và độ dày đầu vào được kiểm tra trước tiên, sau đó là kiểm tra kích thước trong quá trình tạo hình và kiểm tra ống thành phẩm.

Các điểm kiểm tra chính bao gồm kích thước hình chữ nhật, độ dày thành, độ thẳng, tình trạng mối hàn, chiều dài cắt, chất lượng bề mặt và lớp phủ kẽm. Trọng lượng hoặc độ dày lớp phủ có thể được kiểm tra theo thông số kỹ thuật đã thỏa thuận của dự án.

Đối với các dự án xuất khẩu, giấy chứng nhận vật liệu, hồ sơ kiểm tra, danh sách đóng gói và các tài liệu cần thiết khác có thể được chuẩn bị theo đơn đặt hàng. Việc kiểm tra của bên thứ ba cũng có thể được sắp xếp khi người mua hoặc dự án yêu cầu.

Nó được sử dụng ở đâu

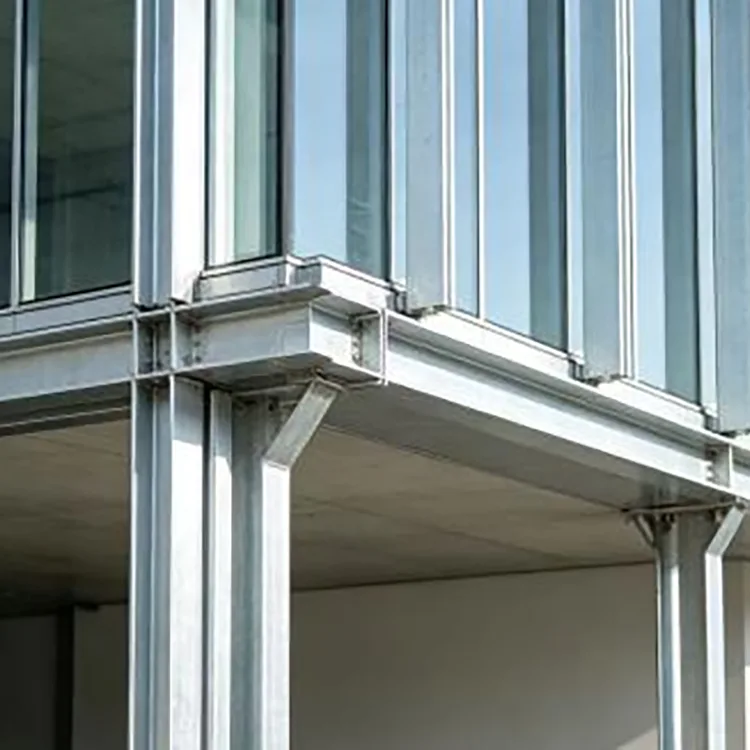

Tường rèm và kết cấu tòa nhà

Mặt hình chữ nhật thuận tiện cho các khung tường rèm, giá đỡ mặt tiền, vách ngăn và các bộ phận kết cấu phụ nơi không gian kết nối và độ cứng định hướng đóng vai trò quan trọng.

Cấu trúc đô thị và ngoài trời

Lan can, tay vịn, mái che, cấu trúc cảnh quan, khung quảng cáo và các công trình thép lộ thiên khác được hưởng lợi từ khả năng chống ăn mòn bổ sung của mạ kẽm nhúng nóng.

Dự án quang điện

Ống hình chữ nhật có thể được sử dụng cho các bộ phận hỗ trợ quang điện, khung thiết bị và các kết cấu phụ trợ được chọn. Đối với các dự án ven biển hoặc có độ ẩm cao, cần xem xét thông số kỹ thuật kẽm cao hơn tùy theo môi trường ăn mòn.

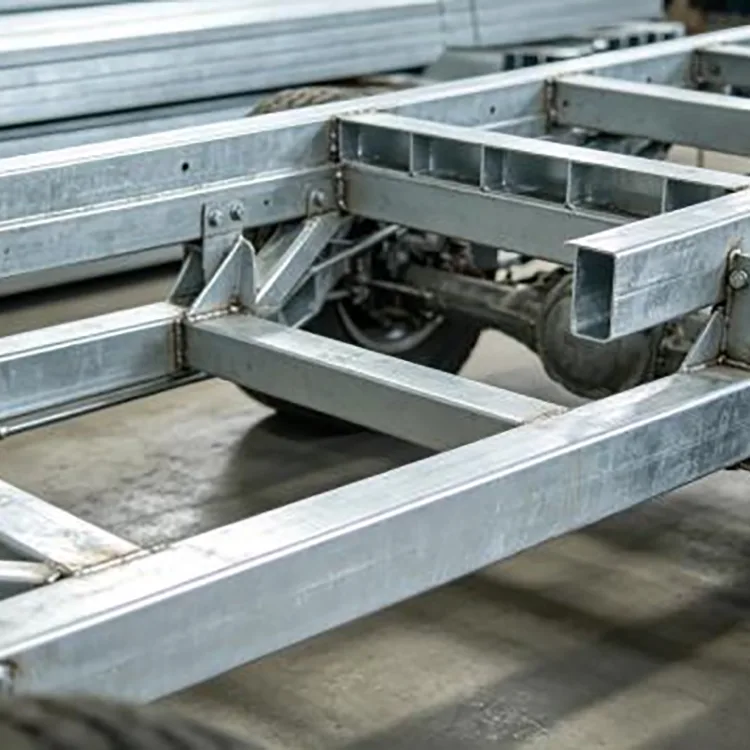

Khung máy móc thiết bị

Các mặt phẳng của phần hình chữ nhật giúp đơn giản hóa việc lắp đặt giá đỡ và lắp đặt thiết bị. Các ứng dụng điển hình bao gồm bệ máy, khung băng tải, giá đỡ tự động hóa và bệ thiết bị.

Kho bãi và cơ sở công nghiệp

Ống có thể được sử dụng cho các bộ phận giá đỡ, khung đỡ, kết cấu nhà kho và các bộ phận phụ trợ nơi cần có sự nhất quán về kích thước và khả năng chống ăn mòn.

Nhà kính, kết cấu tạm thời và giàn

Sự kết hợp giữa hình học hình chữ nhật, trọng lượng vừa phải và khả năng xử lý sẵn có khiến nó phù hợp với khung nhà kính, cấu trúc sân khấu, khung tạm thời và các tổ hợp chế tạo khác.

Xử lý trước khi giao hàng

Đối với các dự án có kích thước lắp đặt lặp lại, việc xử lý trước có thể giảm bớt công việc cắt và khoan tại nơi làm việc.

Các dịch vụ phổ biến bao gồm cắt chiều dài cố định, đục lỗ, xẻ rãnh, khoan, uốn, vát và đóng đầu cuối. Quá trình xử lý có thể dựa trên bản vẽ, tệp DXF/CAD hoặc lịch trình kích thước.

Khi các lỗ hoặc vết cắt được tạo ra sau khi mạ, khu vực thép lộ ra ngoài phải được bảo vệ sửa chữa giàu kẽm thích hợp. Vì lý do này, thông thường nên hoàn thành việc đột và cắt theo kế hoạch trước giai đoạn mạ kẽm nhúng nóng bất cứ khi nào thiết kế sản xuất cho phép.

Ống hình chữ nhật mạ kẽm nhúng nóng và ống hình chữ nhật màu đen

Sự lựa chọn phụ thuộc chủ yếu vào môi trường lắp đặt và yêu cầu bảo trì.

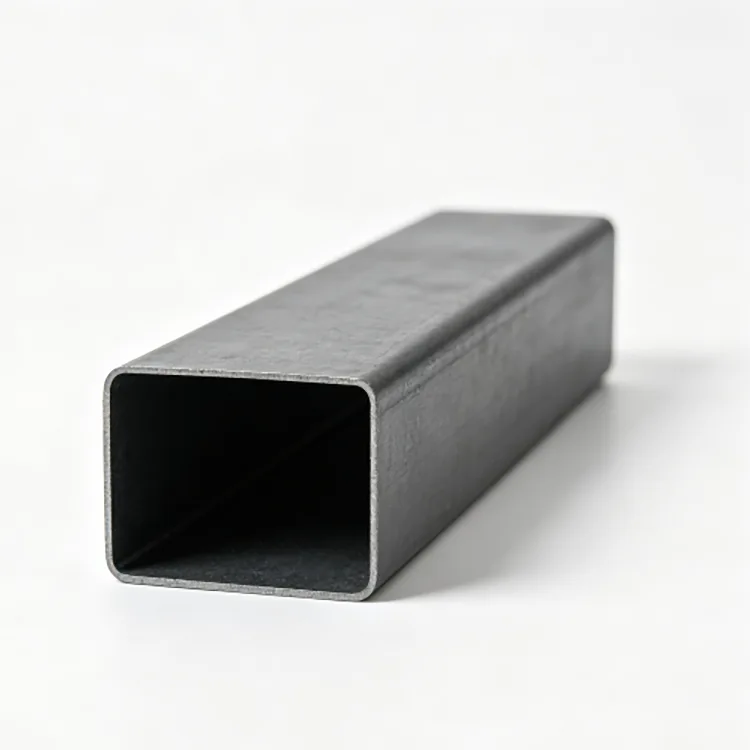

Ống hình chữ nhật màu đen có chi phí vật liệu ban đầu thấp hơn và có thể hoạt động tốt đối với các kết cấu khô trong nhà, nơi bề mặt sẽ nhận được lớp phủ thích hợp hoặc hiện tượng ăn mòn không phải là mối lo ngại lớn.

Ống hình chữ nhật mạ kẽm nhúng nóng có lớp phủ kẽm cung cấp cả rào cản vật lý và bảo vệ chống ăn mòn hy sinh. Do đó, nó phù hợp hơn cho các ứng dụng ngoài trời và ẩm ướt, nơi việc sơn lại hoặc xử lý rỉ sét sẽ làm tăng công việc bảo trì.

Đối với các dự án ngoài trời dài hạn, việc chỉ so sánh giá mua có thể gây hiểu nhầm. Tất cả các thông số kỹ thuật của lớp phủ, mức độ tiếp xúc dự kiến, yêu cầu chế tạo và kế hoạch bảo trì đều phải được đưa vào so sánh chi phí.

Ứng dụng dự án

Cấu trúc giao thông đô thị

Một dự án giao thông và đường bộ đô thị đã sử dụng ống chữ nhật mạ kẽm nhúng nóng Q235B 100×60×4 mm làm khung đỡ, bao gồm mái che đường và kết cấu lan can. Sự kết hợp giữa độ cứng của mặt cắt hình chữ nhật và lớp bảo vệ mạ kẽm đã được lựa chọn để chịu được mưa, gió và bụi ngoài trời.

Kho bãi và cơ sở công nghiệp

Một dự án kho hậu cần đã sử dụng ống hình chữ nhật mạ kẽm nhúng nóng 40×80×2,0 mm cho các ứng dụng giá đỡ và khung thiết bị. Kích thước phần nhất quán giúp lắp ráp, trong khi bề mặt mạ kẽm phù hợp với điều kiện ẩm ướt liên quan đến nhà kho và sử dụng công nghiệp.

Danh sách kiểm tra mua sắm

Trước khi đặt hàng số lượng lớn, hãy xác nhận những điểm sau:

Câu hỏi thường gặp

Sự khác biệt giữa ống thép mạ kẽm hình chữ nhật và hình vuông là gì?

Ống vuông có kích thước cạnh bằng nhau và thường được sử dụng cho cột, khung và các cấu kiện đòi hỏi hình học cân đối hơn. Ống hình chữ nhật có các chiều dài cạnh khác nhau và thường thuận tiện hơn cho các bộ phận nằm ngang, khung tường rèm, cấu trúc thiết bị và các ứng dụng mà độ cứng định hướng hoặc bề mặt lắp rộng hơn là hữu ích.

Ống hình chữ nhật có thể được cung cấp ở kích thước không chuẩn không?

Đúng. Kích thước phần không chuẩn, chiều dài cố định và yêu cầu xử lý có thể được thảo luận theo bản vẽ dự án và tính khả thi sản xuất.

Bạn có thể cắt và đục lỗ ống trước khi giao hàng không?

Đúng. Có thể sắp xếp cắt, đục lỗ, khía, khoan, uốn, đóng cuối và vát. Đối với các sản phẩm mạ kẽm, quá trình xử lý theo kế hoạch thường được hoàn thành trước khi mạ kẽm nhúng nóng nếu có thể.

Lớp phủ kẽm 200–275 g/m2 có cần thiết cho mọi dự án ngoài trời không?

Không. Việc tiếp xúc ngoài trời trong đất liền bình thường không tự động yêu cầu mức kẽm cao nhất. Lớp phủ nên được lựa chọn theo độ ẩm, phun muối, tiếp xúc với hóa chất, tần suất làm ướt và thời gian sử dụng dự kiến.

Q355B có thể thay thế trực tiếp Q235B không?

Không tự động. Mặc dù Q355B có cường độ cao hơn nhưng việc thay đổi mác thép không có nghĩa là luôn có thể sử dụng cùng một tiết diện mà không cần kiểm tra thiết kế kết cấu, mối nối, yêu cầu hàn và tiêu chuẩn áp dụng.

Ống chữ nhật mạ kẽm nhúng nóng có hàn được không?

Có, nhưng việc hàn làm hỏng lớp mạ kẽm cục bộ và tạo ra khói có chứa kẽm. Cần phải có quy trình thông gió, hàn phù hợp và sửa chữa giàu kẽm sau hàn.

Những tài liệu nào có thể được cung cấp cho đơn hàng xuất khẩu?

Giấy chứng nhận vật liệu, hồ sơ kiểm tra sản phẩm, danh sách đóng gói, hóa đơn thương mại và các tài liệu xuất khẩu hoặc dự án khác có thể được chuẩn bị theo yêu cầu đặt hàng đã thỏa thuận.

Thời gian giao hàng bình thường là gì?

Các đơn hàng phổ thông thường có thể được chuẩn bị để vận chuyển trong khoảng 3–7 ngày làm việc. Các đơn đặt hàng sản xuất tiêu chuẩn thường mất khoảng 10–15 ngày làm việc, trong khi các đơn đặt hàng số lượng lớn hoặc tùy chỉnh phải được xác nhận theo kích thước phần, lớp phủ kẽm và yêu cầu xử lý.
