Lý do chính để sử dụng ống thép xoắn ốc là khả năng kết hợp đường kính dòng chảy lớn với việc sản xuất thực tế các phần tường nặng hơn. Dải thép liên tục được tạo thành một phần hình trụ và được hàn dọc theo một đường xoắn ốc. Sau khi hàn và hoàn thiện kích thước, ống hoàn chỉnh có thể được mạ kẽm nhúng nóng để bảo vệ chống ăn mòn trên bề mặt bên trong và bên ngoài.
Cấu trúc này làm cho đường ống đặc biệt phù hợp với đường ống dẫn nước có đường kính lớn, hệ thống thoát nước, công trình móng và cọc, đường dẫn chất lỏng công nghiệp và đường ống thép lộ thiên. Đối với các dự án mà đường ống sẽ ở ngoài trời, dưới lòng đất hoặc trong môi trường ẩm ướt, lớp mạ kẽm cung cấp thêm một rào cản chống ẩm và ăn mòn.
Đối với mua sắm kỹ thuật, những điểm quan trọng không chỉ là đường kính ống và độ dày thành ống. Người mua cũng nên xác nhận loại thép, yêu cầu kiểm tra mối hàn, thông số kỹ thuật mạ, chiều dài ống, chuẩn bị cuối và liệu ống thành phẩm có cần mặt bích hoặc chế tạo khác trước khi giao hàng hay không.
Tạo hình xoắn ốc cho phép sản xuất đường kính ống lớn từ dải thép trong khi vẫn duy trì cấu trúc hình trụ liên tục. Phần kết quả rất phù hợp với các ứng dụng yêu cầu công suất dòng chảy cao hoặc kích thước bên ngoài lớn.
Quá trình hàn hồ quang chìm hai mặt mang lại sự xuyên thấu mối hàn được kiểm soát và đường may nhất quán dọc theo đường ống. Đối với các ứng dụng về áp suất hoặc kết cấu, các yêu cầu kiểm tra mối hàn và thử nghiệm thủy tĩnh phải được xác định theo dự án thay vì chỉ dựa vào hình thức bên ngoài của đường ống.
Đối với đường ống chôn, thành ống cũng phải được chọn theo áp suất bên trong, tải trọng đất bên ngoài, tải trọng giao thông, độ sâu lắp đặt và khả năng dịch chuyển của mặt đất. Đường kính lớn hơn không tự động có nghĩa là mức áp suất cao hơn, vì vậy đường kính và độ dày thành phải được chọn cùng nhau.
|
Mục |
Phạm vi có sẵn / Tùy chọn |
|
Sản phẩm |
Ống thép xoắn ốc mạ kẽm nhúng nóng |
|
Lớp thép |
Q235B, Q355B |
|
Vật liệu tùy chọn |
Thép hợp kim thấp, thép chịu thời tiết theo yêu cầu |
|
Đường kính ngoài |
DN200–DN3000 |
|
Độ dày của tường |
3,0–20 mm |
|
Chiều dài tiêu chuẩn |
6m, 12m |
|
Độ dài tùy chỉnh |
3–15 m |
|
mạ kẽm |
Tiêu chuẩn 80–150 g/m2 |
|
Lớp phủ kẽm nặng |
180–275 g/m2 |
|
Quá trình hàn |
Hàn hồ quang chìm hai mặt |
|
Tiêu chuẩn áp dụng |
GB/T 9711, SY/T 5037, ASTM A252, EN 10217 |
|
Xử lý có sẵn |
Cắt, vát mép, hàn mặt bích, đóng đầu cuối, mài và bảo vệ chống ăn mòn bổ sung |
Trình tự sản xuất rất quan trọng đối với sản phẩm này. Ống xoắn ốc được tạo hình và hàn trước, sau đó được chuẩn bị cho mạ kẽm nhúng nóng. Điều này cho phép đường ống hoàn thiện, bao gồm thân ống hàn và các bề mặt bên trong và bên ngoài có thể tiếp cận được, được bảo vệ chống ăn mòn sau khi hoàn thành các hoạt động tạo hình chính.
Dải thép cán nóng → Kiểm tra sắp tới → Tạo hình xoắn ốc → Hàn hồ quang chìm hai mặt → Cắt và định cỡ → Hoàn thiện cuối → Xử lý trước bề mặt → Mạ kẽm nhúng nóng → Làm mát và hoàn thiện → Kiểm tra → Bao bì bảo vệ
Trong quá trình tiền xử lý, tẩy dầu mỡ, tẩy rửa và kích hoạt sẽ loại bỏ dầu, rỉ sét và oxit bề mặt. Ống đã chuẩn bị sau đó được ngâm trong kẽm nóng chảy ở nhiệt độ khoảng 450°C. Sau khi rút ra và làm mát, bề mặt mạ kẽm được kiểm tra tình trạng lớp phủ, độ che phủ và các khuyết tật có thể nhìn thấy.
Đối với các ống có đường kính lớn, giai đoạn mạ đòi hỏi phải đặc biệt chú ý đến tính đồng nhất của lớp phủ và sự thoát kẽm từ bên trong ống. Đầu ống, lỗ hở và khu vực chế tạo cũng phải được kiểm tra trước khi vận chuyển.
Không có một độ dày lớp mạ kẽm nào phù hợp cho mọi công trình.
Đối với hệ thống cấp nước, thoát nước đô thị thông thường và dịch vụ ngoài trời nói chung, phạm vi tiêu chuẩn 80–150 g/m2 có thể được xem xét khi tải trọng ăn mòn môi trường ở mức vừa phải.
Đối với nước thải, môi trường công nghiệp, khu vực ẩm ướt và các ứng dụng cần bảo vệ chống ăn mòn lâu hơn, có thể chỉ định 180–275 g/m2 khi tương thích với yêu cầu lớp phủ của dự án.
Đối với các dự án ven biển tiếp xúc với sương muối, cần xem xét hệ thống kẽm nặng hơn cùng với loại môi trường thực tế, điều kiện thoát nước và tuổi thọ thiết kế. Mạ kẽm có thể làm giảm đáng kể sự ăn mòn, nhưng việc lựa chọn lớp phủ không nên được coi là sự thay thế cho việc đánh giá ăn mòn theo từng dự án cụ thể.
Q235B phù hợp với nhiều đường ống đô thị thông thường, hệ thống thoát nước và kết cấu thép thông thường nơi tải trọng thiết kế vừa phải.
Q355B phù hợp hơn khi yêu cầu cường độ kết cấu cao hơn, chẳng hạn như công việc nền móng nặng, tải trọng kết cấu lớn hơn, điều kiện lắp đặt đòi hỏi khắt khe hoặc các dự án mà thiết kế kỹ thuật chỉ định thép cường độ cao hơn.
Đối với các ứng dụng đóng cọc và làm móng, người mua nên cung cấp tải trọng, phương pháp lắp đặt và độ dày tường yêu cầu thay vì chỉ chọn cấp theo đường kính ống.
Thành 3–6 mm có thể phù hợp cho nhiều ứng dụng đường ống trên mặt đất hoặc đường ống thông thường khi áp suất và tải trọng bên ngoài ở mức vừa phải.
Đối với các đường ống chôn dưới đất, công trình móng, khu vực giao thông đông đúc hoặc các ứng dụng chịu tải trọng bên ngoài đáng kể, có thể cần phải có các phần dày hơn. Phạm vi sản xuất 3–20 mm cho phép độ dày thành phù hợp với thiết kế.
Đối với việc truyền nước đi xa, thông số kỹ thuật thường bao gồm:
Đường kính danh nghĩa + độ dày thành + mác thép + áp suất thiết kế + chiều dài ống + xử lý cuối + yêu cầu kiểm tra
Điều này cung cấp cho nhà sản xuất đủ thông tin để báo giá ống chính xác thay vì chỉ cung cấp đường kính danh nghĩa.

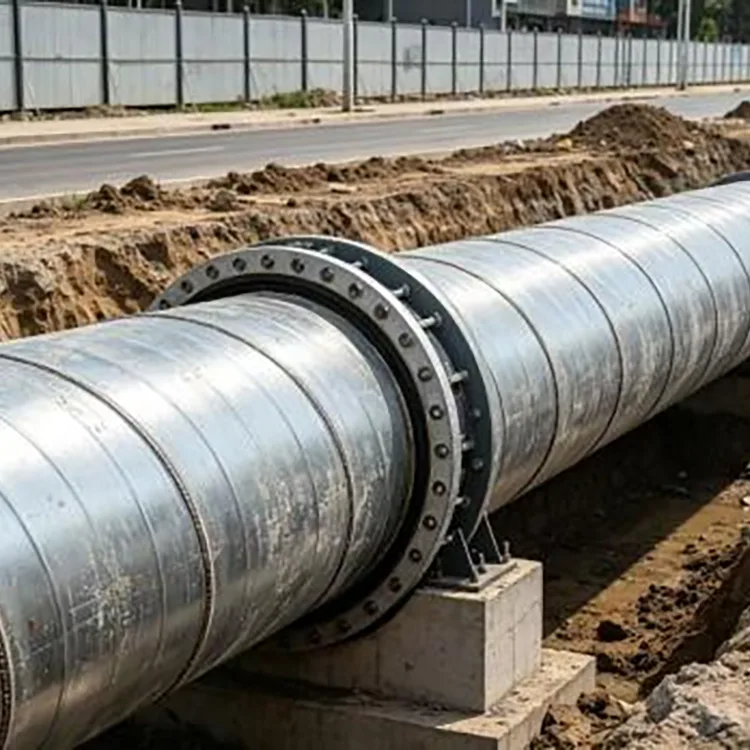

Được sử dụng để truyền nước đô thị, thoát nước mưa và cải tạo đường ống. Đường kính lớn giúp xử lý lưu lượng dòng chảy cao, trong khi bề mặt mạ kẽm cung cấp thêm khả năng chống ăn mòn trong môi trường ẩm ướt hoặc lộ thiên.
Thích hợp cho việc vận chuyển nước thải và đường ống liên quan của nhà máy, nơi độ ẩm và chất gây ô nhiễm ăn mòn có thể rút ngắn tuổi thọ của thép không được bảo vệ.
Ống xoắn ốc đường kính lớn có thể được sử dụng làm cọc móng, đỡ bờ sông và các ứng dụng kết cấu khác trong đó kích thước tiết diện và độ dày thành được xác định bởi tải trọng kỹ thuật và điều kiện lắp đặt.
Được sử dụng cho chất lỏng công nghiệp và đường ống phụ trợ trong đó dự án cho phép thép mạ kẽm và môi trường hóa học tương thích với hệ thống bảo vệ kẽm.
Áp dụng cho đường ống lộ thiên, hệ thống hỗ trợ ven biển và đường ống liên quan đến năng lượng gió. Trong môi trường phun muối, có thể cần phải có lớp phủ kẽm nặng hơn hoặc hệ thống chống ăn mòn bổ sung.
Có thể được xem xét cho các hệ thống phụ trợ áp suất thấp phù hợp khi tiêu chuẩn dự án hiện hành, các yêu cầu về khả năng tương thích và áp suất trung bình cho phép ống xoắn ốc mạ kẽm. Dịch vụ gas phải luôn tuân theo tiêu chuẩn đường ống dẫn khí được chỉ định thay vì chỉ dựa vào mạ điện.
Đối với dự án cấp nước hoặc thoát nước đô thị tiêu chuẩn, Q235B với lớp phủ kẽm thông thường và độ dày thành 3–6 mm có thể là điểm khởi đầu thực tế. Lựa chọn cuối cùng phải tuân theo thiết kế thủy lực và kết cấu.
Đối với môi trường nước thải và công nghiệp, hãy xem xét lớp phủ kẽm nặng hơn trong phạm vi 180–275 g/m2 và tăng độ dày thành khi tải trọng bên ngoài hoặc áp suất yêu cầu.
Đối với các vị trí ven biển và phun muối, không chỉ đơn giản chỉ định một ống mạ kẽm tiêu chuẩn. Loại ăn mòn, lớp phủ kẽm, hệ thống lớp phủ bổ sung và tuổi thọ sử dụng dự kiến phải được xem xét cùng nhau.
Đối với cọc cầu, kết cấu bờ sông và công tác móng, Q355B và các phần tường nặng hơn có thể được lựa chọn khi thiết kế kết cấu yêu cầu. Q345B cũng có thể có sẵn cho các dự án yêu cầu cụ thể cấp độ đó.
Đối với truyền áp suất cao hoặc đường dài, hãy chỉ định NDT mối hàn, kiểm tra thủy tĩnh, dung sai kích thước và chuẩn bị kết thúc trong đơn đặt hàng. Những yêu cầu này quan trọng hơn việc sử dụng một mô tả chung chung như “ống xoắn ốc hạng nặng”.
Việc kiểm tra chuyên nghiệp đối với Ống thép xoắn ốc mạ kẽm nhúng nóng phải bao phủ nhiều hơn bề mặt kẽm.
Thông tin về loại thép và nhiệt phải được kiểm tra dựa trên giấy chứng nhận vật liệu. Sau đó, đường kính ống, độ dày thành, độ tròn, chiều dài và tình trạng cuối phải được xác minh theo thông số kỹ thuật mua hàng.
Mối hàn xoắn ốc là một điểm kiểm tra quan trọng khác. Tùy thuộc vào dự án, có thể bao gồm kiểm tra trực quan, kiểm tra siêu âm, kiểm tra chụp ảnh phóng xạ và kiểm tra thủy tĩnh. Đối với đường ống chịu áp lực, phương pháp kiểm tra và tiêu chuẩn nghiệm thu phải được thống nhất trước khi sản xuất.
Bề mặt mạ kẽm phải được kiểm tra độ che phủ của lớp phủ, các vùng trống có thể nhìn thấy, sự tích tụ kẽm quá mức và hư hỏng khi xử lý. Nếu đường ống bị cắt, vát hoặc hàn sau khi mạ, các khu vực kẽm bị ảnh hưởng phải được sửa chữa bằng hệ thống giàu kẽm thích hợp.
Ống có thể được cung cấp theo chiều dài thẳng tiêu chuẩn hoặc được xử lý theo bản vẽ lắp đặt.
Quá trình xử lý có sẵn bao gồm cắt chiều dài cố định, vát đầu ống, hàn mặt bích, đóng đầu cuối, mài và xử lý chống ăn mòn bổ sung. Đối với các dự án sử dụng phần ống đúc sẵn, việc cung cấp bản vẽ trước khi sản xuất giúp giảm thiểu việc cắt, hàn tại hiện trường.
Đối với các đơn đặt hàng số lượng lớn, người mua cũng có thể chỉ định các đường kính, độ dày và chiều dài khác nhau trong cùng một tiến độ dự án. Điều này rất hữu ích cho các gói đường ống đô thị nơi các đường ống chính, đường nhánh và các phần kết cấu yêu cầu các thông số kỹ thuật khác nhau.
Mạ kẽm nhúng nóng có thể kéo dài đáng kể thời gian chống ăn mòn so với thép không được bảo vệ, nhưng tuổi thọ sử dụng bị kiểm soát bởi môi trường, lớp phủ kẽm, hóa học nước, điều kiện đất, hư hỏng cơ học và bảo trì.
Là tài liệu tham khảo chung cho dòng sản phẩm được cung cấp, tuổi thọ sử dụng dự kiến có thể đạt hơn 20 năm ở điều kiện trong nhà, trong khi các ứng dụng ngoài trời, chôn lấp và xử lý nước thải thường được xem xét trong khoảng 10–15 năm trong điều kiện phù hợp. Các dự án tiếp xúc với sương muối nghiêm trọng hoặc hóa chất mạnh nên sử dụng đánh giá ăn mòn dành riêng cho dự án thay vì dựa vào số tuổi thọ cố định.
Ống xoắn ốc lớn yêu cầu bao bì bảo vệ cả thân ống và bề mặt mạ kẽm trong quá trình xử lý và vận chuyển.
Các đầu ống có thể được bảo vệ bằng các tấm bảo vệ hoặc vòng bảo vệ, trong khi các ống bó được cố định bằng dây đai thép và được tách ra hoặc đệm khi cần thiết để giảm tác động và hư hỏng bề mặt. Đối với các lô hàng xuất khẩu, có thể bổ sung thêm gói chống thấm nước và sắp xếp chất tải ổn định tùy theo phương thức vận chuyển.
Trả lời: Ống chống ăn mòn thông thường thường dựa vào hệ thống lớp phủ bên ngoài, trong khi ống xoắn ốc mạ kẽm nhúng nóng sử dụng lớp phủ kẽm liên kết luyện kim để chống ăn mòn. Hệ thống thích hợp phụ thuộc vào việc đường ống được lộ ra, bị chôn vùi, bị ngập nước hay được sử dụng với một chất lỏng cụ thể.
Đ: Vâng. Phạm vi được cung cấp là DN200–DN3000, với độ dày thành từ 3,0–20 mm. Đường kính không chuẩn, độ dày thành và chiều dài cố định có thể được thảo luận theo bản vẽ và yêu cầu của dự án.
Trả lời: Nó có thể được xem xét cho các ứng dụng chôn lấp phù hợp, nhưng phải đánh giá các yêu cầu về hóa học của đất, độ ẩm, hệ thống thoát nước, tải trọng bên ngoài và lớp phủ. Đối với điều kiện đất khắc nghiệt, có thể cần thêm hệ thống chống ăn mòn.
Trả lời: Ống hàn xoắn ốc có thể được sản xuất cho các ứng dụng chịu áp lực khi cấp thép, độ dày thành, quy trình hàn và các yêu cầu kiểm tra được quy định phù hợp. Đối với đường ống áp lực, NDT mối hàn và thử nghiệm thủy tĩnh phải được xác nhận trong thông số kỹ thuật mua hàng.
Đ: Vâng. Hàn mặt bích, vát mép, cắt theo chiều dài cố định và các phương pháp xử lý cuối khác có thể được sắp xếp trước khi vận chuyển theo bản vẽ.
Trả lời: Có thể xem xét lớp phủ nặng hơn trong phạm vi 180–275 g/m2 cho môi trường có độ ăn mòn cao hơn, nhưng các dự án ven biển nên được đánh giá theo mức độ tiếp xúc với muối phun thực tế và tuổi thọ sử dụng cần thiết. Lớp phủ bổ sung có thể thích hợp cho các điều kiện khắc nghiệt.
Đ: Vâng. Các loại thép khác nhau có thể được cung cấp theo thiết kế kết cấu hoặc đường ống. Mỗi thông số kỹ thuật phải được xác định rõ ràng trong đơn đặt hàng và tài liệu vật liệu.
Trả lời: Giấy chứng nhận vật liệu, hồ sơ kiểm tra và các tài liệu chất lượng khác có thể được cung cấp theo yêu cầu của đơn hàng và dự án. Việc kiểm tra của bên thứ ba cũng có thể được sắp xếp khi người mua yêu cầu.
Công ty TNHH Xuất nhập khẩu Sản xuất Thông minh Rongheng (Thiên Tân) hỗ trợ các đơn đặt hàng số lượng lớn ống thép hàn xoắn ốc cho các dự án đô thị, cơ sở hạ tầng, công nghiệp và ở nước ngoài. Người mua có thể cung cấp lịch trình đường ống, bản vẽ hoặc danh sách thông số kỹ thuật đơn giản để báo giá.
Đối với các đơn đặt hàng dự án, phạm vi cung cấp có thể bao gồm lựa chọn loại thép, định cỡ ống, sản xuất có chiều dài cố định, kiểm tra mối hàn, mạ kẽm, xử lý cuối cùng, đóng gói và phối hợp vận chuyển. Điều này đặc biệt hữu ích khi một số thông số kỹ thuật của đường ống cần được cung cấp theo một lịch trình dự án.
