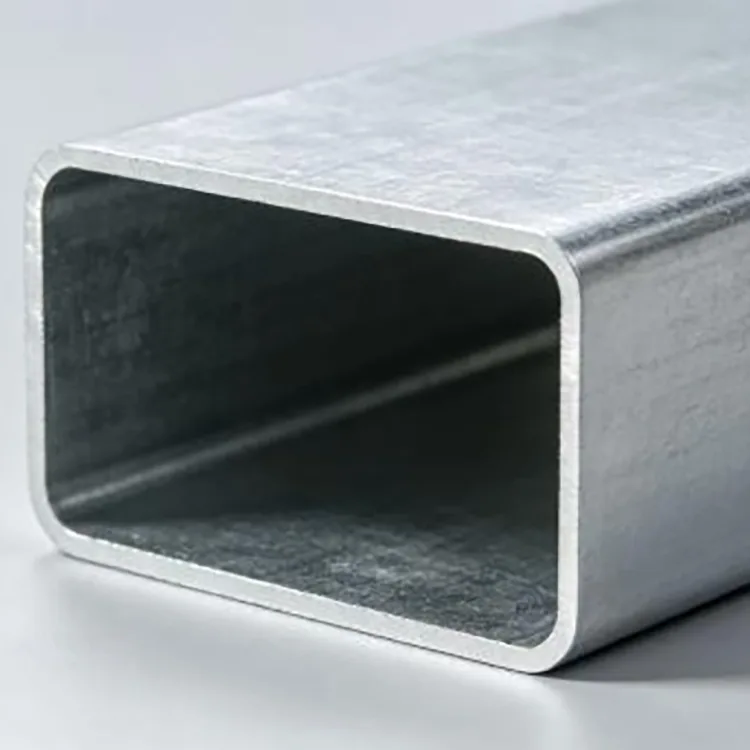

Lợi ích chính của Ống thép hình chữ nhật mạ kẽm-nhôm-magiê là tỷ lệ chiều rộng trên chiều cao có thể kiểm soát được. So với ống tròn, một bên có thể mang lại bề mặt lắp rộng hơn; so với ống vuông, phần này có thể được chọn để phù hợp hơn với không gian lắp đặt sẵn có và hướng tải.
Đối với các ứng dụng kết cấu, mặt dài hơn thường được bố trí theo hướng yêu cầu độ cứng uốn lớn hơn. Kích thước phần thực tế và độ dày của tường vẫn phải được xác nhận từ tải trọng kết cấu và nhịp thay vì chỉ được chọn theo hình thức bên ngoài.
|
Mục |
Đặc điểm kỹ thuật |
|
Phần hình chữ nhật |
30 × 20 đến 200 × 100 mm |
|
Độ dày của tường |
1,2–10 mm |
|
Chiều dài tiêu chuẩn |
6 m |
|
Độ dài tùy chỉnh |
3–12 m |
|
Các lớp phổ biến |
S390GD+ZM, S420GD+ZM, S550GD+ZM |
|
Bề mặt |
Màu xám bạc mờ, tương đối đồng đều |
|
Xử lý |
Cắt, khoan, vát, hàn và chế tạo khác |
Tỷ lệ khung hình đặc biệt, độ dày và chiều dài của tường có thể được sản xuất theo bản vẽ và yêu cầu của dự án.
Ống thép hình chữ nhật mạ kẽm-nhôm-magiê cung cấp khả năng chống ăn mòn thông qua lớp hợp kim gốc kẽm có chứa nhôm và magie. So với lớp phủ kẽm thông thường, hệ thống hợp kim có thể cải thiện khả năng ăn mòn ở nhiều môi trường ngoài trời.
Một tính năng thực tế khác là hoạt động của nó xung quanh các khu vực nhỏ bị hư hỏng lớp phủ. Các sản phẩm ăn mòn từ lớp phủ xung quanh có thể giúp làm chậm sự ăn mòn của thép lộ ra cục bộ. Điều này rất hữu ích cho các sản phẩm yêu cầu cắt, khoan hoặc chế tạo tại chỗ khác, mặc dù các khu vực bị hư hỏng lớn hơn và các phần hàn vẫn có thể cần được xử lý sửa chữa phù hợp.
Các ứng dụng khác nhau yêu cầu sự kết hợp khác nhau về chiều rộng, chiều cao và độ dày của tường.
Tiết diện 40 × 60 mm có thể được xem xét làm các bộ phận phụ nhẹ hơn, khung thiết bị và các giá đỡ phụ.
Tiết diện 50 × 100 mm phù hợp cho nhiều ứng dụng hỗ trợ và đóng khung tiêu chuẩn trong đó ưu tiên tiết diện hình chữ nhật tương đối cao.
Các phần lớn hơn như 60 × 120 mm hoặc 80 × 120 mm có thể được xem xét cho các dầm nặng hơn, khung thiết bị lớn hơn và các ứng dụng khác yêu cầu độ cứng của phần lớn hơn.
Đối với tải nặng hơn hoặc nhịp dài hơn, có thể chỉ định các tiết diện có kích thước 80 × 160 mm trở lên nhưng kích thước cuối cùng phải được xác minh bằng tính toán kết cấu.
Độ dày của tường nên được chọn theo cách tương tự. Vật liệu tường mỏng có thể đủ cho khung nhịp ngắn, nhẹ, trong khi các phần 1,8–2,0 mm và dày hơn thường được xem xét cho công việc kết cấu ngoài trời nói chung. Tải trọng lớn, nhịp dài và điều kiện gió lớn có thể yêu cầu vật liệu dày hơn 2,5–3,0 mm.
Được sử dụng cho các khung đỡ PV trên mái nhà, các bộ phận phụ trợ năng lượng mặt trời và các cấu trúc quang điện ngoài trời khác có phần hình chữ nhật phù hợp với bố cục lắp đặt.
Các mặt phẳng của ống hình chữ nhật thuận tiện cho việc kết nối khung, tấm ốp hỗ trợ, kết cấu thép trang trí và các công trình kiến trúc.

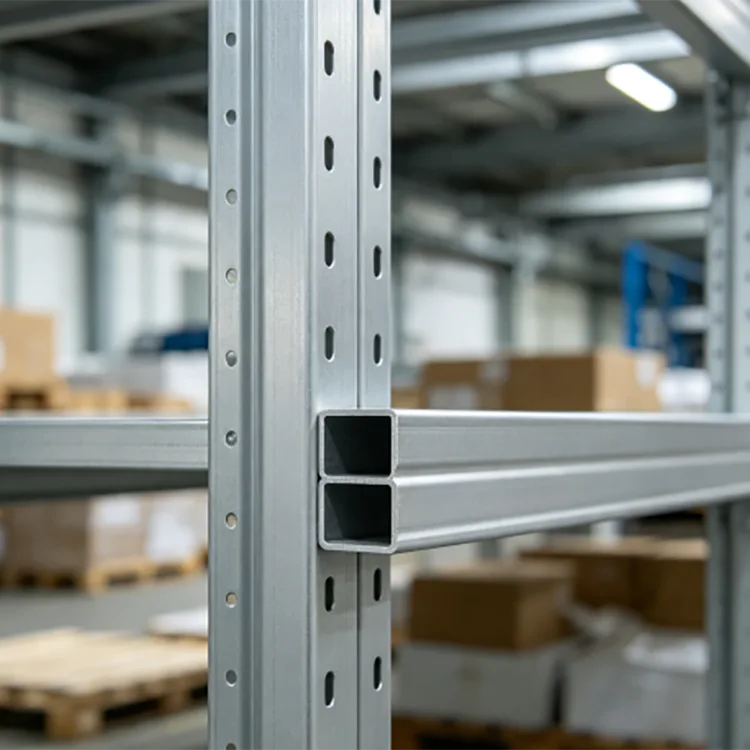

Áp dụng cho thiết bị tự động hóa, hệ thống nhà kho, khung dây chuyền sản xuất, máy trạm và kết cấu hỗ trợ máy móc.
Được sử dụng cho khung lan can, trụ đỡ lối đi, kết cấu chiếu sáng, các bộ phận cầu phụ và các kết cấu thép chế tạo ngoài trời khác.
Thích hợp cho các thành phần thép thứ cấp, khung nhà kính, nơi trú ẩn thiết bị, kết cấu trang trại và khung bảo vệ.
Bề mặt tiêu chuẩn thường có màu xám bạc mờ với bề ngoài tương đối đồng đều. Ống có thể được cung cấp để lắp ráp trực tiếp hoặc xử lý trước khi vận chuyển.
Chế tạo có sẵn bao gồm cắt chiều dài cố định, khoan, chuẩn bị đầu cuối, vát cạnh và gia công khác. Hàn cũng có thể thực hiện được, nhưng lớp phủ ở khu vực bị nung nóng sẽ bị ảnh hưởng và cần được xử lý theo yêu cầu chống ăn mòn của dự án.
Đối với các dự án lớn, việc cắt trước và khoan trước có thể giảm bớt công việc tại công trường và nâng cao hiệu quả lắp đặt.
Ống hình chữ nhật được hình thành từ dải thép phủ Zn-Al-Mg thông qua việc tạo hình cuộn và hàn tần số cao, sau đó là định cỡ, làm thẳng và cắt.
Kiểm soát sản xuất tập trung vào độ dày dải, kích thước mặt cắt, hình học góc, độ thẳng, tình trạng mối hàn và chất lượng lớp phủ. Đối với các đơn đặt hàng kết cấu, các thông số này được kiểm tra theo đặc điểm kỹ thuật sản phẩm đã thỏa thuận trước khi giao hàng.
Ống thép hình chữ nhật tráng kẽm-nhôm-magiê phù hợp với nhiều môi trường ngoài trời và ẩm ướt, nhưng việc lựa chọn lớp phủ phải phản ánh mức độ tiếp xúc thực tế.
|
Môi trường |
Cân nhắc điển hình |
|
Vùng nội địa khô hạn |
Mức độ phủ tiêu chuẩn để sử dụng ngoài trời nói chung |
|
Vùng nội địa ẩm ướt |
Bảo vệ chống ăn mòn cao hơn có thể được xem xét |
|
Vùng ven biển hoặc vùng nhiều muối |
Có thể cần tăng yêu cầu về lớp phủ hoặc bảo vệ bổ sung |
|
Không khí công nghiệp |
Đánh giá khả năng tiếp xúc với hóa chất và khả năng tương thích của lớp phủ |
Tuổi thọ sử dụng không thể được ấn định chỉ bằng loại lớp phủ. Nồng độ muối, độ ẩm, chất ô nhiễm, khối lượng lớp phủ, độ dày mặt cắt, quá trình xử lý và bảo trì đều ảnh hưởng đến độ bền thực tế.
Kiểm soát chất lượng có thể bao gồm kích thước mặt cắt, độ dày thành, độ thẳng, tình trạng góc, hình dáng mối hàn, độ dày lớp phủ và tình trạng bề mặt.
Đối với các dự án kết cấu, giấy chứng nhận vật liệu và báo cáo đặc tính cơ học có thể được cung cấp theo đặc điểm kỹ thuật đã thỏa thuận. Thử nghiệm ăn mòn hoặc phun muối bổ sung có thể được sắp xếp khi nó tạo thành một phần trong yêu cầu chấp nhận của khách hàng.
Để báo giá, hãy cung cấp các thông tin sau:
Kích thước phần: chẳng hạn như 40 × 60 mm hoặc 50 × 100 mm
Độ dày của tường: chẳng hạn như 1,5 mm, 2,0 mm hoặc 3,0 mm
Mác thép: S390GD+ZM, S420GD+ZM hoặc S550GD+ZM
Chiều dài: 6 m hoặc tùy chỉnh
Số lượng: miếng hoặc tổng trọng lượng
Ứng dụng: PV, tường rèm, khung thiết bị, nhà kính hoặc sử dụng kết cấu
Gia công: cắt, khoan, chuẩn bị hàn hoặc các yêu cầu khác
Đối với các dự án có nhịp, tải trọng gió hoặc các yêu cầu kết cấu khác, bản vẽ hoặc thông tin tải trọng giúp xác nhận mặt cắt phù hợp.
Ống hình chữ nhật có kích thước chiều rộng và chiều cao khác nhau, mang lại sự linh hoạt cao hơn khi không gian lắp đặt sẵn có hoặc hướng tải yêu cầu tỷ lệ khung hình cụ thể. Một ống vuông có các cạnh bằng nhau và thường được sử dụng ở những nơi có điều kiện tải và kết nối đối xứng hơn.
Lớp phủ kẽm-nhôm-magiê cung cấp khả năng chống ăn mòn và có tác dụng hữu ích đối với hư hỏng lớp phủ cục bộ. Điều này làm cho nó trở thành một lựa chọn thiết thực cho nhiều công trình ngoài trời, bao gồm hệ thống PV và khung thiết bị.
Đúng. Cắt, khoan và hàn có thể được thực hiện. Bởi vì các hoạt động này ảnh hưởng cục bộ đến lớp phủ nên việc bảo vệ cần thiết cho các khu vực tiếp xúc và các mối hàn phải được xác định theo môi trường và đặc điểm kỹ thuật của dự án.
Nó phụ thuộc vào tải, nhịp, điều kiện hỗ trợ và môi trường lắp đặt. Khung thứ cấp nhẹ có thể sử dụng tường mỏng hơn, trong khi kết cấu nhịp dài, chịu tải nặng hoặc gió lớn thường yêu cầu tường dày hơn. Tính toán phần phải được hoàn thành trước khi lựa chọn cuối cùng.
Đúng. Ngoài các kích thước tiêu chuẩn như 30 × 20 mm đến 200 × 100 mm, tỷ lệ chiều rộng trên chiều cao đặc biệt, độ dày thành và chiều dài cố định có thể được thảo luận tùy theo khả năng sản xuất và bản vẽ.
Nó có thể được sử dụng cho các cấu trúc quang điện ven biển, nhưng thông số kỹ thuật của lớp phủ phải được lựa chọn tùy theo mức độ tiếp xúc với muối tại địa phương và tuổi thọ sử dụng cần thiết. Môi trường biển khắc nghiệt có thể yêu cầu mức độ phủ cao hơn hoặc bảo vệ chống ăn mòn bổ sung.
Đúng. Việc cắt, khoan, vát cạnh, vát và các công việc chế tạo khác có thể được sắp xếp trước khi vận chuyển để giảm bớt công việc xử lý tại địa điểm lắp đặt.
