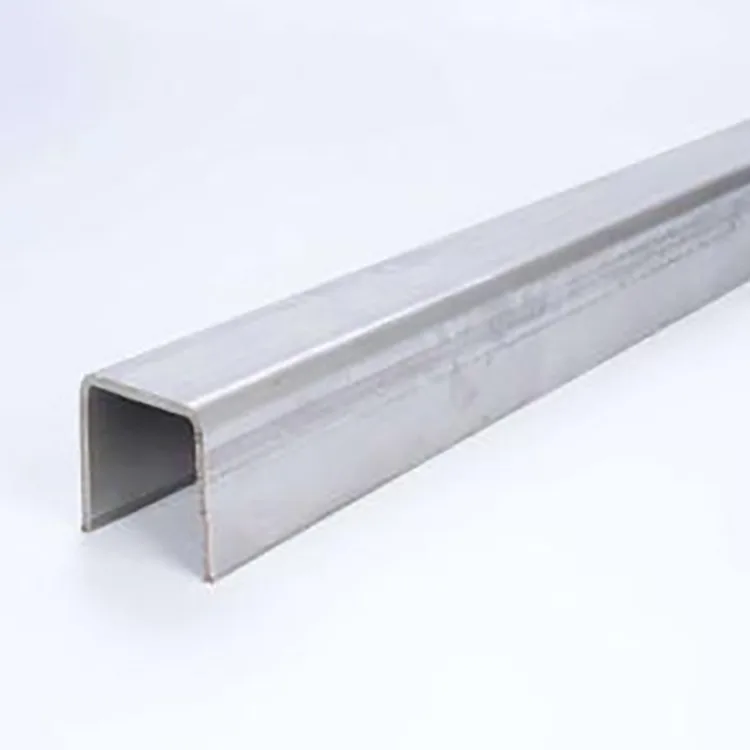

Kênh chữ U tạo hình nguội được phát triển cho các dự án mà thép kênh truyền thống quá nặng và tốn kém, trong khi ống hình vuông hoặc hình chữ nhật đắt hơn hoặc kém thuận tiện hơn cho việc cố định và định vị. Được làm từ dải thép chất lượng thông qua quá trình tạo hình nguội ở nhiệt độ phòng tích hợp, phần này có rãnh hình chữ U đều đặn, khả năng tiếp cận mở và định vị chính xác.
So với các phần C và Z, chủ yếu được sử dụng làm xà gồ mái và tường, thép kênh U phù hợp hơn với các giá đỡ, kênh cố định, đế thiết bị, bộ phận nhúng, giá đỡ ống, kết cấu dẫn hướng và khung bao vây. Rãnh mở của nó cũng thuận tiện cho việc bắt vít, kẹp, dẫn hướng và định vị trong quá trình lắp đặt.
Vì lý do này, nó đặc biệt thích hợp cho các xưởng khô ráo trong nhà, nhà máy khép kín và các môi trường không ăn mòn khác, không có mưa, phun muối hoặc tiếp xúc với axit và kiềm, đặc biệt khi cần kiểm soát chi phí vật liệu và hiệu quả lắp đặt.
|
Mục |
Đặc điểm kỹ thuật |
|
Vật liệu |
Thép carbon Q235B, thép tạo hình nguội cường độ cao Q355B |
|
Kích thước tiêu chuẩn |
U80, U100, U120, U140, U160, U180, U200, U250, U300 |
|
Độ dày của tường |
0,8–3,0 mm; kích thước siêu mỏng, tường dày và không chuẩn có sẵn |
|
Độ dài tiêu chuẩn |
6m, 9m, 12m |
|
Độ dài tùy chỉnh |
Cắt theo chiều dài cố định theo bản vẽ hoặc yêu cầu của dự án |
|
Bề mặt |

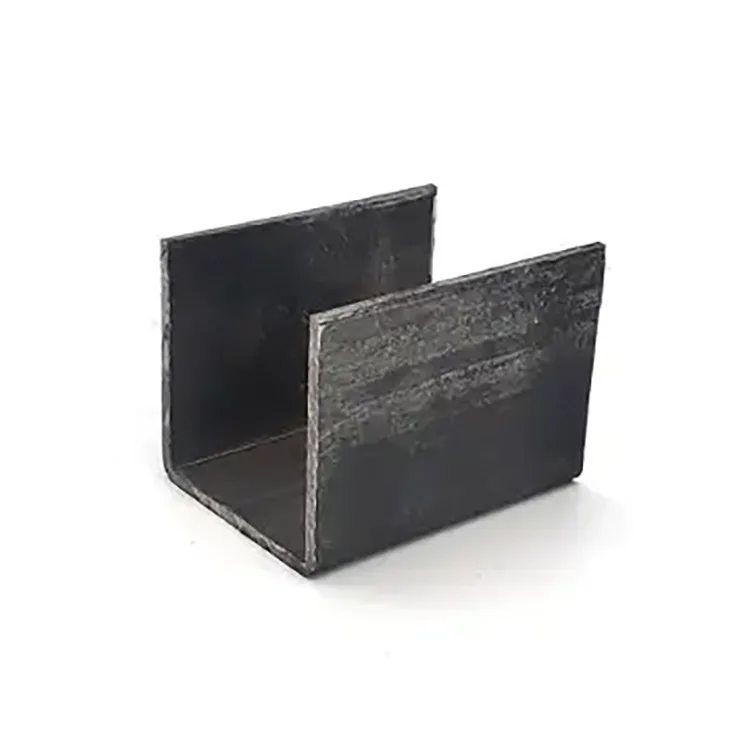

Thép đen tự nhiên, bề mặt phẳng, không có cặn, xoắn hoặc biến dạng |
|
Tiêu chuẩn |
GB/T 6728-2017, Phần thép thành mỏng được tạo hình nguội |
|
Xử lý tùy chỉnh |

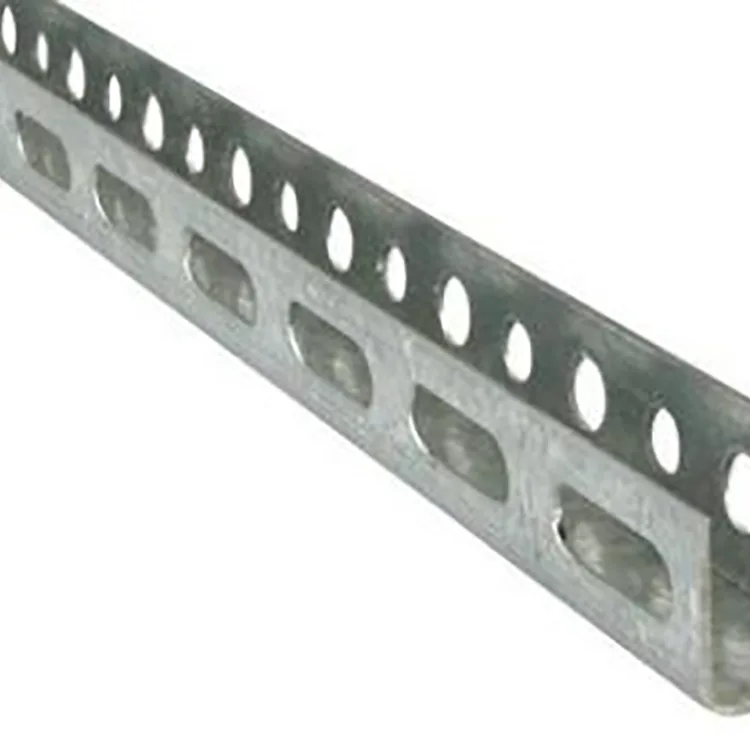

Đục lỗ trước, cắt góc, cắt góc, xẻ rãnh và kích thước không đều |
Quá trình sản xuất bắt đầu bằng việc kiểm tra cuộn thép đầu vào, sau đó là tự động san phẳng và làm thẳng để giải phóng ứng suất vật liệu. Sau đó, dải này đi qua nhiều trạm tạo cuộn để dần dần tạo ra phần hình chữ U, tiếp theo là định cỡ chính xác, cắt theo chiều dài cố định bằng servo CNC và đục lỗ hoặc cắt góc tự động tùy chọn.

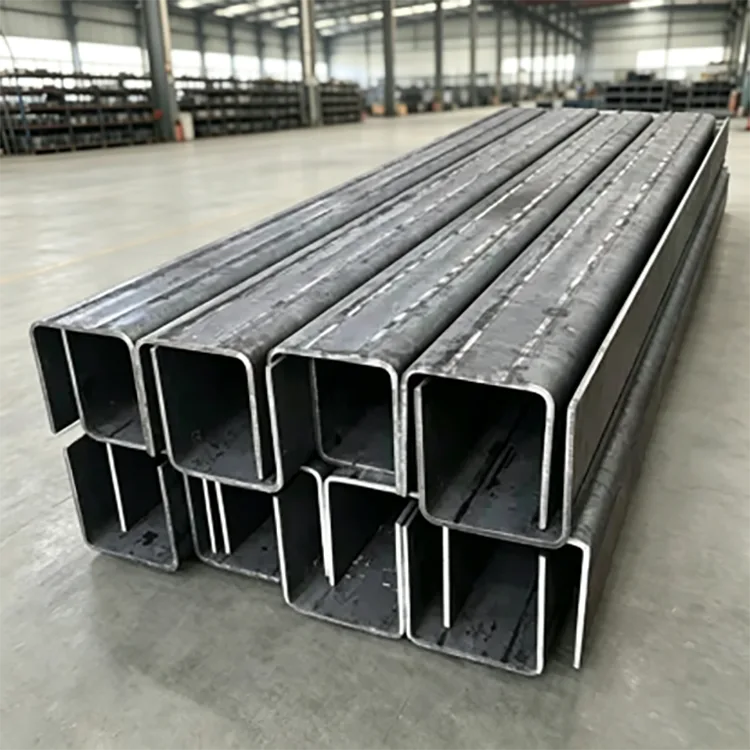

Các biên dạng đã hoàn thiện được làm thẳng lại trước khi kiểm tra trực quan và kích thước đầy đủ, đóng gói và lưu trữ.
Kiểm tra cuộn thép → san phẳng và làm thẳng → tạo hình cuộn nguội lũy tiến → Định cỡ tiết diện chữ U → Cắt chiều dài cố định CNC → đục lỗ / cắt góc → làm thẳng thứ cấp → kiểm tra kích thước và trực quan → bó và bảo quản
Không giống như các sản phẩm cán nóng, quy trình này không sử dụng công đoạn cán nhiệt độ cao. Nó cho phép kiểm soát kích thước biên dạng, độ thẳng, vị trí lỗ và hình dạng cạnh trong quá trình tạo hình liên tục, rất hữu ích cho các dự án yêu cầu lắp ráp chính xác.
Tạo hình nguội làm tăng độ bền của thép thông qua quá trình làm cứng, cho phép sử dụng phần tường mỏng hơn thay vì kênh truyền thống nặng hơn trong các ứng dụng phù hợp. Kết quả là tiêu thụ thép thấp hơn và giảm chi phí vận chuyển, nâng hạ và lắp đặt.
Trong các ứng dụng hỗ trợ nhẹ và trung bình điển hình, thiết kế tạo hình nguội có thể nhẹ hơn 30% so với thép kênh truyền thống, giúp giảm chi phí vật liệu, vận chuyển hàng hóa và nhân công.
Phần hình chữ U mở là một trong những lợi thế thực tế chính của nó. Nó cung cấp một bề mặt thuận tiện cho việc cố định khe, dẫn hướng, giới hạn, định vị thiết bị, kẹp ống và thi công nhúng.
Đây cũng là điểm khác biệt với thép C và Z. Phần C và Z thường được chọn cho xà gồ, trong khi thép kênh U thường được sử dụng nhiều hơn khi bản thân cấu hình cần có chức năng như kênh hỗ trợ, đế, dẫn hướng hoặc cố định.
Các biên dạng được hình thành trên dây chuyền tạo hình cuộn tự động và trải qua các quá trình định cỡ và làm thẳng. Điều này giúp duy trì kích thước mặt cắt nhất quán, các cạnh thẳng và độ xoắn được kiểm soát.
Đối với các dự án sử dụng các lỗ đục lỗ trước hoặc các bộ phận có chiều dài cố định, mục đích là cung cấp các bộ phận có thể được lắp ráp trực tiếp thay vì phải cắt hoặc sửa chữa nhiều lần tại chỗ.
Bề mặt thép đen tự nhiên không có lớp mạ kẽm cần được xem xét trong quá trình cắt hoặc hàn. Vật liệu có thể được cắt, khoan, hàn hoặc uốn cong theo yêu cầu chế tạo.
Các lỗ, rãnh, vết cắt ở góc và các phần có chiều dài cố định cũng có thể được sản xuất trước khi vận chuyển, giúp giảm khối lượng xử lý tại chỗ cần thiết cho các dự án cải tạo và hỗ trợ thiết bị.
Phần chữ U được hình thành đúng cách có bề mặt phẳng, các cạnh đều đặn và hình học nhất quán. Sau khi lắp ráp, các bộ phận có thể duy trì các khoảng trống đều nhau và hình thức tổng thể gọn gàng, khiến chúng không chỉ phù hợp với kết cấu thép chức năng mà còn phù hợp với các kết cấu trong nhà, nhà xưởng và khu vực triển lãm hoặc phòng trưng bày.
Thiết kế thành mỏng tạo hình nguội có thể giảm trọng lượng hơn 30% so với thép kênh truyền thống, có thể giảm chi phí vận chuyển, nâng hạ và nhân công.
Tạo hình và làm thẳng cuộn CNC mang lại kích thước và độ thẳng nhất quán, giúp giảm công việc cắt, khoan và hiệu chỉnh sau khi giao hàng.
Rãnh hình chữ U tiêu chuẩn có thể được sử dụng trực tiếp để cố định, dẫn hướng, hỗ trợ và định vị. Với các lỗ hoặc khe được đục lỗ sẵn, nhiều bộ phận có thể được lắp ráp mà không cần chế tạo thêm tại chỗ.
Làm cứng gia công nguội giúp cải thiện độ bền của phần được tạo hình, làm cho nó phù hợp với các giá đỡ tải nhẹ và trung bình, giá đỡ thiết bị, giá đỡ ống và kết cấu vỏ khi phần được chọn chính xác cho tải.
Dự án bao gồm một xưởng sản xuất thông minh hiện đại với môi trường trong nhà khô ráo, được kiểm soát bụi. Khách hàng cần một số lượng lớn giá đỡ cố định thiết bị và khung đỡ ống, với các yêu cầu về độ ổn định kết cấu, độ phẳng cao và chi phí dự án được kiểm soát.
Vật liệu được chọn là Kênh chữ U tạo hình nguội Q235B, U100–U140, với độ dày thành 1,5–2,0 mm và các lỗ định vị được đục lỗ trước.
Rãnh hình chữ U đáp ứng các yêu cầu về định vị thiết bị và cố định đường ống mà không cần hàn thêm vị trí. Hiệu suất lắp đặt tăng 40%, đồng thời thiết kế nhẹ giúp giảm yêu cầu vận chuyển và nâng hạ. So với giải pháp thép kênh truyền thống, chi phí tổng thể của dự án đã giảm 23%.
Độ phẳng cao cũng giúp tránh sai lệch khi lắp đặt xung quanh thiết bị. Hệ thống hỗ trợ đã hoàn thiện vẫn ổn định và không bị lỏng lẻo, với cách bố trí nhà xưởng gọn gàng và nghiệm thu dự án một lần.
Một nhà máy công nghiệp cũ cần có vách ngăn trong nhà, giá đỡ thiết bị và kết cấu cố định đường ống mới. Do tòa nhà hiện tại có khả năng chịu tải hạn chế nên các phần thép nặng không thích hợp cho việc cải tạo.
Dự án đã sử dụng Kênh chữ U tạo hình nguội Q235B với nhiều kích cỡ tùy theo các yêu cầu hỗ trợ khác nhau.
Phần nhẹ giúp đáp ứng giới hạn tải trọng của tòa nhà hiện tại mà không làm tăng gánh nặng kết cấu một cách không cần thiết. Hình dạng nhỏ gọn của nó cũng dễ lắp đặt hơn ở những khu vực hạn chế xung quanh thiết bị và đường ống hiện có.
Sau khi lắp đặt, các cấu trúc được nâng cấp mang lại khả năng hỗ trợ ổn định trong khi vẫn duy trì bố cục gọn gàng, giúp kênh chữ U phù hợp cho việc cải tạo nhà xưởng hạng nhẹ trong nhà.
Nó chủ yếu được khuyên dùng cho môi trường trong nhà khô ráo, thông thoáng, không có mưa trực tiếp hoặc tiếp xúc với chất ăn mòn. Đối với những nhà xưởng ẩm ướt cần xem xét bổ sung thêm lớp sơn lót chống rỉ sét. Môi trường ngoài trời, phun muối và ăn mòn mạnh cần có lớp phủ bảo vệ phù hợp hoặc phần thép khác.
Q235B phù hợp với các cấu trúc hỗ trợ ánh sáng, giá đỡ và vỏ bọc chung. Q355B được khuyên dùng khi cần cường độ cao hơn, chẳng hạn như nhịp lớn hơn, bệ thiết bị nặng hơn hoặc công việc gia cố.
U80–U120 có thể được sử dụng cho các ống đỡ và thiết bị nhỏ hơn. U140–U200 phù hợp với kết cấu vỏ chính và đế giá đỡ. Đối với cốt thép nặng hơn và đế lớn hơn, các phần lớn hơn như U250–U300 có thể được xem xét theo tải trọng thực tế.
0,8–1,2 mm thường được sử dụng cho các ứng dụng định vị nhẹ và không chịu tải; 1,5–2,0 mm phù hợp với các kết cấu hỗ trợ thông thường; 2,5–3,0 mm dành cho các ứng dụng hỗ trợ và gia cố nặng hơn.
Kích thước phần cuối cùng phải được xác nhận theo nhịp, tải trọng, phương pháp cố định và điều kiện lắp đặt thay vì chỉ chọn theo kích thước tiết diện.
Sản phẩm tiêu chuẩn được cung cấp dưới dạng thép đen tự nhiên không có lớp mạ kẽm. Điều này làm cho việc cắt, hàn và khoan tiếp theo trở nên đơn giản và cho phép người mua sơn lót, sơn hoặc xử lý bề mặt phù hợp khác khi được yêu cầu.
Sản phẩm phù hợp nhất với:
Nhà xưởng, nhà xưởng khô ráo trong nhà
Khung đỡ thiết bị
Kết cấu đỡ ống và cáp
Cơ sở thiết bị
Vách ngăn và vỏ bọc trong nhà
Thành phần thép nhúng
Cấu trúc dẫn hướng và định vị
Dự án cải tạo thép nhẹ
Đối với các công trình ngoài trời, khu vực ven biển, độ ẩm dai dẳng hoặc môi trường tiếp xúc với axit và kiềm, việc chống ăn mòn cần phải được chỉ định trước khi sản xuất.
Kênh U có thể được sản xuất theo bản vẽ dự án thay vì giới hạn ở kích thước phôi tiêu chuẩn. Quá trình xử lý có sẵn bao gồm các lỗ đục lỗ trước, các khe, cắt góc, cắt góc, cắt có chiều dài cố định và các kích thước không chuẩn.
Đối với các dự án sử dụng các thành phần hỗ trợ lặp đi lặp lại, việc xử lý trước có thể giảm bớt việc cắt và khoan tại chỗ. Người mua có thể cung cấp bản vẽ, kích thước phần, khoảng cách lỗ, yêu cầu về chiều dài và loại vật liệu khi yêu cầu báo giá.
Đối với các đơn đặt hàng lớn hơn, việc sản xuất có thể được sắp xếp theo sự kết hợp kích thước yêu cầu và lịch giao hàng, với việc kiểm tra kích thước được thực hiện trước khi đóng gói và vận chuyển.
Kiểm soát chất lượng bắt đầu với cuộn thép đến, trong đó loại vật liệu và các điều kiện kích thước cơ bản được kiểm tra trước khi tạo hình.
Trong quá trình sản xuất, các điểm kiểm soát chính là cân bằng dải, độ ổn định khi tạo hình cuộn, kích thước mặt cắt, độ thẳng, vị trí lỗ và chiều dài cắt. Sau khi hình thành, các biên dạng sẽ trải qua quá trình làm thẳng thứ cấp và kiểm tra kích thước và hình ảnh lần cuối.
Đặc biệt chú ý đến độ xoắn, biến dạng, tình trạng cạnh và độ đồng nhất giữa các lô. Đối với các sản phẩm đục lỗ trước, vị trí lỗ và khoảng cách cũng được kiểm tra vì các kích thước này ảnh hưởng trực tiếp đến việc lắp đặt.
Phương pháp sản xuất này rất quan trọng đối với các dự án mà kênh U được phân phối cần khớp với bản vẽ và được lắp ráp với các bộ phận chế tạo khác mà không cần chỉnh sửa lại địa điểm.
Đối với các ứng dụng tải nhẹ và tải trung bình phù hợp, tạo hình nguội giúp gia công cứng hơn và có thể mang lại độ bền cao hơn cho vật liệu được tạo hình. Mặt cắt này cũng có kích thước đều đặn và có khả năng chống biến dạng khi được lựa chọn và lắp đặt đúng cách. Đối với các kết cấu chính chịu tải nặng, việc tính toán tải trọng yêu cầu sẽ xác định xem có cần kênh nặng hơn hoặc tiết diện cường độ cao hay không.
Nó có thể thay thế thép kênh truyền thống trong nhiều ứng dụng tải nhẹ và trung bình như giá đỡ, giá đỡ, vỏ bọc, kết cấu nhúng và đế thiết bị. Nó không được tự động thay thế các dầm sơ cấp nặng hoặc các kết cấu chịu tác động đáng kể hoặc tải trọng tập trung.
Đúng. Đục lỗ trước, cắt góc, xẻ rãnh, cắt góc và chiều dài cố định không chuẩn có thể được sản xuất theo bản vẽ. Điều này cho phép các thành phần sẵn sàng để lắp ráp.
Phần C và Z chủ yếu được sử dụng làm xà gồ mái và tường. Phần chữ U được sử dụng phổ biến hơn cho các giá đỡ, đế, bộ phận nhúng, kênh cố định, thanh dẫn hướng và cấu trúc định vị. Việc lựa chọn phải tuân theo chức năng cấu trúc thực tế.
Một phần được sản xuất phù hợp sẽ trải qua quá trình tạo hình, định cỡ và làm thẳng nhiều lần để kiểm soát độ xoắn và biến dạng trong các yêu cầu tiêu chuẩn hiện hành. Vật liệu chính xác, độ dày thành, kích thước mặt cắt và phương pháp lắp đặt cũng rất quan trọng để duy trì sự ổn định về kích thước khi sử dụng.
Q235B phù hợp cho các ứng dụng bao vây và hỗ trợ ánh sáng chung. Q355B cung cấp cường độ cao hơn và phù hợp hơn với các bệ thiết bị nặng hơn, nhịp lớn hơn và công việc gia cố khi thiết kế kết cấu yêu cầu.
Đúng. Sản phẩm tiêu chuẩn là thép đen tự nhiên nên có thể được gia công bằng sơn lót, sơn, sơn tĩnh điện hoặc mạ kẽm phù hợp tùy theo môi trường dự án và yêu cầu ăn mòn.
