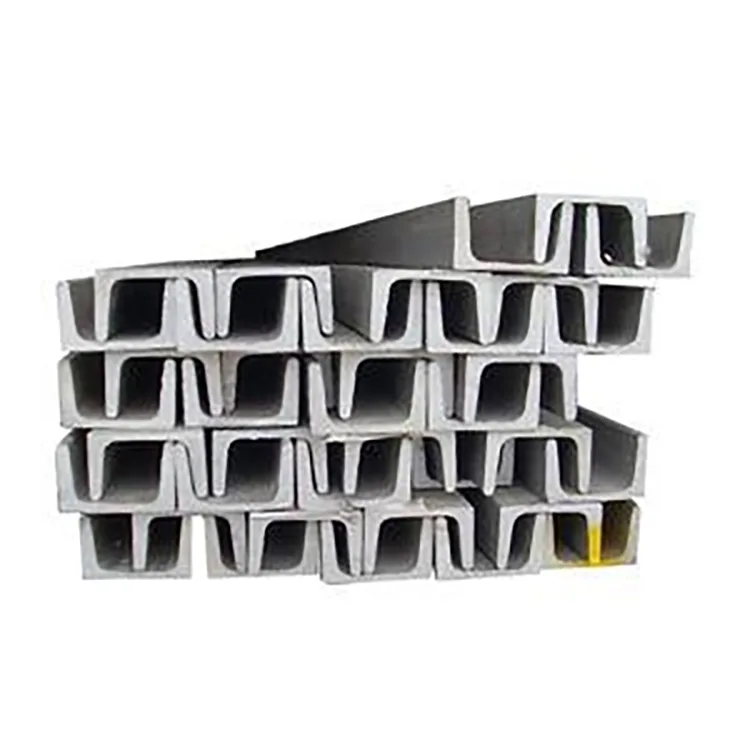

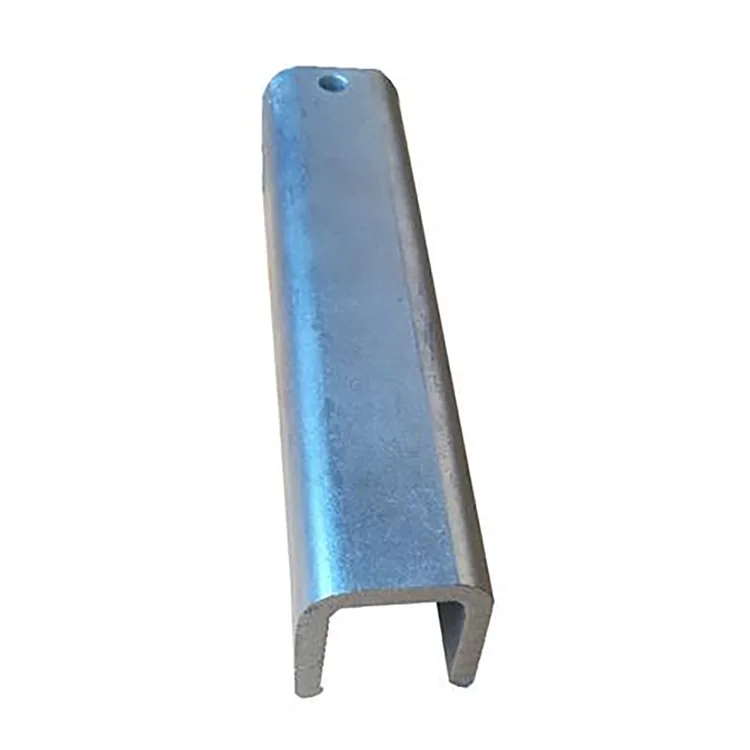

Kênh chữ U mạ kẽm

Kênh chữ U mạ kẽm được chọn khi dự án cần một phần thép hở để cố định, định vị hoặc hỗ trợ các bộ phận ngoài trời thay vì ống kín hoặc xà gồ C/Z thông thường.

Phần hình chữ U tạo ra một đế và các mặt bích liên tục để bắt vít, kẹp và kết nối. Nó thường được sử dụng cho các đế thiết bị, giá đỡ đường ống, cấu trúc quang điện, khung ngoài trời, giá đỡ nhúng và lắp đặt trong thành phố.

Trình tự sản xuất là quan trọng. Dải thép đầu tiên được cán thành hình chữ U theo yêu cầu, sau đó là cắt và đục lỗ. Phần hoàn thiện sau đó được xử lý trước về mặt hóa học và mạ kẽm nhúng nóng. Cách tiếp cận này tránh uốn dải mạ kẽm thành hình dạng cuối cùng và cung cấp lớp bảo vệ kẽm cho phần được tạo hình, bao gồm cả bên trong kênh chữ U.

Đối với các dự án ngoài trời, sự kết hợp đúng đắn không chỉ đơn giản là “kẽm dày hơn = tốt hơn”. Kích thước tiết diện, cấp thép, độ dày thành, tải trọng kết cấu, môi trường tiếp xúc và thời gian sử dụng dự kiến ​​phải được xem xét cùng nhau.

Các vấn đề về hình học

Ưu điểm chính của kênh U là hình dạng mở của nó.

Phần dưới cùng cung cấp bề mặt chịu lực liên tục, trong khi hai mặt bích bên có thể được sử dụng cho các kết nối bắt vít, kẹp, giá đỡ và các bộ phận định vị. Điều này hữu ích khi người cài đặt cần truy cập vào kết nối từ phía mở.

So với phần C hoặc phần Z, kênh U thường thuận tiện hơn cho các đế thiết bị, giá đỡ đường ống và cấu trúc định vị. Mặt cắt C và Z thường được lựa chọn theo đặc tính kết cấu của chúng như xà gồ hoặc các bộ phận khung.

Do đó, đối với một dự án liên quan đến thiết bị quang điện, đường ống ngoài trời hoặc giá đỡ máy móc, phần chữ U có thể giảm nhu cầu về các giá đỡ chế tạo bổ sung.

Thông số kỹ thuật

Tại sao phải hình thành trước và mạ điện sau?

Đối với loại sản phẩm này, việc tạo hình và chế tạo hầu hết phải được hoàn thành trước khi mạ kẽm nhúng nóng.

Lộ trình sản xuất là:

Kiểm tra dải thép → San lấp mặt bằng → Tạo hình cuộn chữ U → Cắt CNC → Đột và xử lý góc → Làm thẳng → Tẩy dầu mỡ → Tẩy → Làm nóng → Sấy khô → Mạ kẽm nhúng nóng → Làm mát/thụ động → Kiểm tra kẽm → Kiểm tra lần cuối → Đóng gói

Trình tự này cho phép nhà sản xuất kiểm soát kích thước mặt cắt chữ U cuối cùng trước khi mạ.

Điều đó cũng có nghĩa là các lỗ, góc và mặt trong của biên dạng tạo hình được xử lý như một phần của phần hoàn thiện thay vì dựa vào lớp phủ phải tồn tại trong các hoạt động tạo hình tiếp theo.

Sau khi mạ, nên tránh uốn cong hoặc tạo hình nặng không cần thiết. Nếu vật liệu phải được hàn hoặc cắt tại nơi làm việc, khu vực kẽm bị hư hỏng phải được làm sạch và sửa chữa bằng lớp phủ giàu kẽm thích hợp.

Lựa chọn lớp phủ kẽm

Lớp phủ kẽm phải phù hợp với môi trường ăn mòn thực tế.

85 μm+ phù hợp làm thông số ban đầu cho các ứng dụng ngoài trời thông thường ở khu vực nội địa nơi mức độ tiếp xúc tương đối vừa phải.

Đối với 120–180 μm, lớp phủ có thể được xem xét cho các nhà máy ẩm ướt, cơ sở nông nghiệp và chăn nuôi, lắp đặt ven sông và các vị trí khác có độ ẩm dai dẳng hơn.

Đối với 200–275 μm, lớp phủ nặng hơn dành cho các dự án có khả năng tiếp xúc với sự ăn mòn mạnh hơn, chẳng hạn như khu vực ven biển, bến cảng, cơ sở hóa chất và môi trường nước thải. Yêu cầu lớp phủ chính xác vẫn phải được xác nhận theo loại ăn mòn của dự án và thông số kỹ thuật hiện hành.

Lớp kẽm dày hơn không bù đắp được cho phần thép có kích thước nhỏ hơn. Bảo vệ chống ăn mòn và thiết kế kết cấu nên được đánh giá riêng biệt.

Q235B hay Q355B?

Loại thép phải tuân theo tải trọng kết cấu thay vì yêu cầu về kẽm.

Q235B là sự lựa chọn thiết thực cho các giá đỡ thiết bị thông thường, giá đỡ ngoài trời, giá đỡ đường ống, kết cấu phụ trợ quang điện và các ứng dụng chung của thành phố.

Q355B phù hợp hơn với các ứng dụng có tải trọng cao hơn như bệ thiết bị lớn, kết cấu đỡ nặng hơn, điều kiện gió hoặc tuyết lớn và các dự án mà thiết kế kết cấu yêu cầu thép cường độ cao hơn.

Đối với dòng sản phẩm được cung cấp, Q355B được mô tả là cung cấp khả năng chịu tải cao hơn khoảng 30% ở cùng kích thước phần trong các điều kiện thiết kế hiện hành. Điều này nên được coi là một so sánh dự án/thiết kế hơn là một quy tắc thay thế chung; phần cuối cùng cần được kiểm tra theo tải trọng kỹ thuật.

Kích thước kênh U và độ dày của tường

Phạm vi U80–U300 cho phép mặt cắt phù hợp với các tải trọng hỗ trợ khác nhau.

U80–U120 có thể được sử dụng để làm giá đỡ ống đèn, giá đỡ thiết bị nhỏ, bộ phận định vị và cấu trúc nhà kính thứ cấp.

U140–U200 bao gồm nhiều ứng dụng hỗ trợ ngoài trời phổ biến, bao gồm các cấu trúc phụ trợ quang điện, cơ sở thiết bị và lắp đặt của thành phố.

U220–U300 phù hợp hơn với các cơ sở thiết bị nặng hơn, kết cấu hỗ trợ lớn hơn và các dự án đòi hỏi công suất mặt cắt lớn hơn.

Đối với độ dày của tường:

1,2–1,4 mm: giá đỡ hạng nhẹ, bộ phận định vị và các ứng dụng hỗ trợ không chính

1,5–2,0 mm: phạm vi chung cho các cấu trúc hỗ trợ ngoài trời và đế thiết bị

2,2–3,0 mm: tải nặng hơn, giá đỡ lớn, khu vực gió/tuyết cao và các ứng dụng yêu cầu khả năng chống biến dạng cao hơn

Độ dày cuối cùng phải được tính từ nhịp thực tế, phương pháp kết nối và tải trọng tác dụng.

Ứng dụng

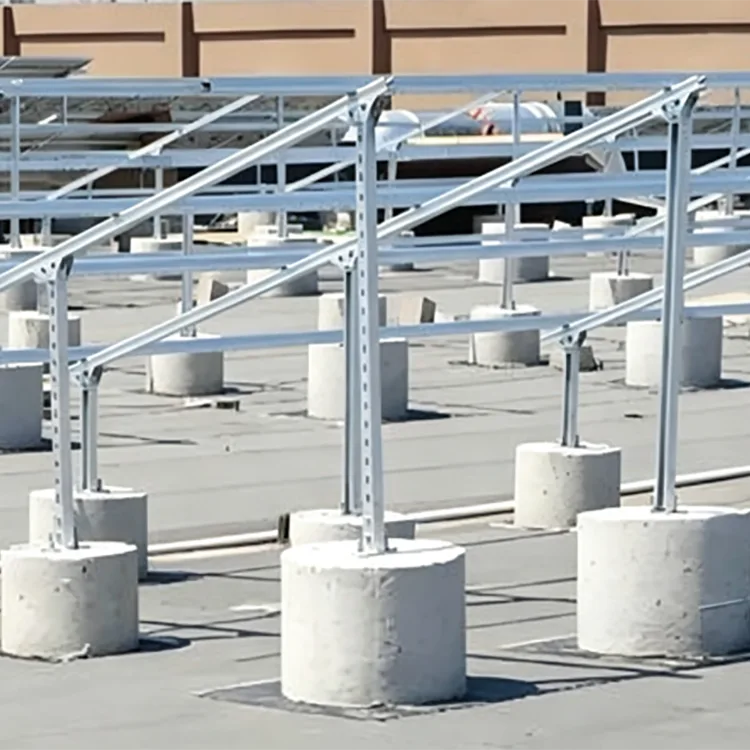

Cấu trúc quang điện và năng lượng gió

Phần chữ U mạ kẽm có thể được sử dụng làm đế thiết bị, bộ phận cố định, cấu trúc định vị và giá đỡ phụ trợ trong lắp đặt năng lượng tái tạo ngoài trời. Khi một dự án có yêu cầu thiết kế 25 năm, lớp phủ kẽm phải được lựa chọn theo mức độ tiếp xúc với môi trường thực tế thay vì chỉ định cùng một lớp phủ cho mọi vị trí.

Khu vực ven biển và cảng

Phun muối và độ ẩm dai dẳng làm tăng tốc độ ăn mòn trên thép lộ thiên. Các cấu hình mạ kẽm hình chữ U với lớp phủ nặng hơn có thể được sử dụng làm giá đỡ thiết bị ngoài trời, đế nhúng và các cấu trúc cố định ở nơi hình dạng mặt cắt phù hợp.

Cơ sở chăn nuôi và nông nghiệp

Hệ thống thông gió, đường ống, giá đỡ thiết bị và cấu trúc nhà kính có thể tiếp xúc với độ ẩm cao và bầu không khí chứa amoniac. Thép mạ kẽm có khả năng chống ăn mòn tốt hơn thép đen không được bảo vệ trong những điều kiện này.

Cơ sở hóa chất và nước thải

Giá đỡ thiết bị, cấu trúc cố định đường ống và khung ngoài trời có thể được hưởng lợi từ việc mạ kẽm nhúng nóng ở những nơi môi trường tương thích với thép mạ kẽm. Đối với việc tiếp xúc với hóa chất có tính ăn mòn cao, hệ thống chống ăn mòn hoàn chỉnh phải được chỉ định theo môi trường hóa học.

Cấu trúc ngoài trời của thành phố

Các ứng dụng bao gồm đế lan can, trụ đỡ liên quan đến chiếu sáng, kết cấu cố định thiết bị giao thông, khung cảnh quan và các thành phần thép ngoài trời khác.

Hỗ trợ ngoài trời nhà máy

Nó có thể được sử dụng cho các đường ống lộ thiên, giá đỡ thiết bị, cấu trúc cố định bên ngoài và các giá đỡ tiện ích xung quanh các nhà máy công nghiệp.

Hai ứng dụng dự án điển hình

Khu công nghiệp ven biển

Đối với dự án hỗ trợ thiết bị ngoài trời cách bờ biển khoảng 2 km, profile chữ U mạ kẽm Q355B với lớp mạ kẽm 220 μm đã được chọn để làm giá đỡ thiết bị và đế nhúng. Lớp phủ nặng hơn được chỉ định do tiếp xúc với muối phun, trong khi thép cường độ cao hơn được sử dụng cho yêu cầu tải trọng kết cấu. Cấu hình chữ U cũng đơn giản hóa việc định vị thiết bị và kết nối bằng bu lông.

Nâng cấp cơ sở chăn nuôi

Cơ sở chăn nuôi lợn và gia cầm quy mô lớn cần có các bộ phận hỗ trợ chống ăn mòn cho thiết bị và đường ống trong môi trường có độ ẩm cao và tiếp xúc với amoniac. Mặt cắt chữ U mạ kẽm Q235B được sử dụng cho các kết cấu đỡ và các bộ phận cố định. Cấu hình mở cho phép lắp đặt và điều chỉnh thuận tiện trong khi bề mặt mạ kẽm giúp giảm nhu cầu xử lý ăn mòn nhiều lần.

Trường hợp kênh chữ U mạ kẽm không phải là lựa chọn tốt nhất

Kênh chữ U không được tự động thay thế mọi phần thép khác.

Đối với xà gồ mái, tiết diện C hoặc Z có thể mang lại kết cấu phù hợp hơn.

Đối với các bộ phận kết cấu kín trong đó khả năng chịu xoắn, hình dạng hoặc hình dáng kèm theo là quan trọng, có thể ưu tiên sử dụng các tiết diện rỗng hình vuông hoặc hình chữ nhật.

Đối với các ứng dụng khô trong nhà, kênh chữ U tạo hình nguội không tráng phủ có thể tiết kiệm hơn nếu không cần bảo vệ chống ăn mòn.

Đối với môi trường hóa chất có tính ăn mòn cao, chỉ mạ kẽm nhúng nóng có thể không mang lại sự bảo vệ cần thiết. Môi trường hóa học, nồng độ, nhiệt độ và thời gian tiếp xúc cần được xem xét trước khi lựa chọn vật liệu.

Kênh chữ U mạ kẽm so với kênh chữ U màu đen

Hình học cơ bản của tiết diện chữ U có thể giữ nguyên nhưng điều kiện ứng dụng sẽ khác nhau.

Kiểm soát chất lượng trước khi giao hàng

Việc kiểm tra phải bao gồm cả phần thép và chất lượng mạ.

Trước khi mạ, biên dạng chữ U được kiểm tra kích thước mặt cắt, độ thẳng, độ xoắn, vị trí lỗ và độ chính xác khi cắt. Điều này rất quan trọng vì lớp phủ kẽm không khắc phục được các vấn đề về kích thước được tạo ra trong quá trình tạo hình cuộn.

Sau khi mạ, các thanh tra viên sẽ kiểm tra bề mặt xem có những chỗ trống, sự tích tụ kẽm quá mức, bong tróc, nứt và các khuyết tật có thể nhìn thấy khác không. Độ dày lớp phủ kẽm có thể được đo theo phương pháp kiểm tra đã thỏa thuận.

Đối với các đơn đặt hàng dự án, giấy chứng nhận vật liệu, hồ sơ kiểm tra kích thước, kết quả kiểm tra lớp phủ kẽm và các tài liệu chất lượng khác có thể được cung cấp theo yêu cầu của người mua.

Gia công và sản xuất theo yêu cầu

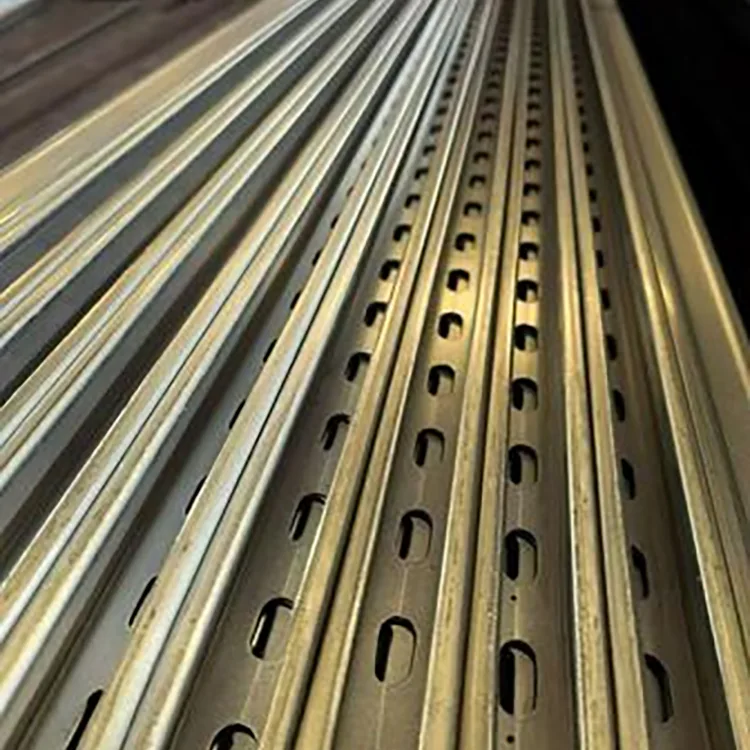

Kênh chữ U có thể được cung cấp dưới dạng đoạn thẳng tiêu chuẩn hoặc được xử lý trước khi mạ.

Các hoạt động tùy chỉnh điển hình bao gồm cắt chiều dài cố định, đục lỗ, cắt góc, định vị lỗ và sản xuất phần không chuẩn. Hoàn thành các hoạt động này trước khi mạ giúp giữ cho các khu vực được xử lý được bảo vệ bởi lớp mạ kẽm cuối cùng.

Đối với các dự án lớn hơn, người mua nên cung cấp bản vẽ mặt cắt cùng với mẫu lỗ, chiều dài yêu cầu, cấp thép, độ dày thành và môi trường ăn mòn. Điều này cho phép nhà sản xuất trích dẫn thông số kỹ thuật đã hoàn thiện thay vì chỉ có mặt cắt chữ U thô.

Danh sách kiểm tra mua sắm

Trước khi đặt hàng, hãy xác nhận những điểm sau:

Kích thước phần 1.U: U80–U300 hoặc kích thước dành riêng cho dự án.

2. Loại thép: Q235B hoặc Q355B.

3. Độ dày của tường: dựa trên tải trọng và nhịp kết cấu.

4. Lớp phủ kẽm: 85 μm+, 120–180 μm hoặc 200–275 μm tùy theo mức độ tiếp xúc.

5. Mẫu lỗ: đường kính, khoảng cách và vị trí nếu cần đục lỗ trước.

6. Chiều dài: chiều dài cố định tiêu chuẩn hoặc dành riêng cho dự án.

7. Tiêu chuẩn áp dụng: đặc điểm kỹ thuật hiện tại của dự án và tiêu chuẩn mạ yêu cầu.

8. Tài liệu kiểm tra: giấy chứng nhận vật liệu, kiểm tra kích thước và báo cáo mạ kẽm nếu được yêu cầu.

Thông tin này đủ để tránh sai lầm mua hàng phổ biến nhất: chỉ so sánh tiết diện chữ U mạ kẽm theo giá mỗi tấn mà bỏ qua mác thép, độ dày thành và lớp mạ kẽm.

Câu hỏi thường gặp

Câu 1: Bên trong kênh U có thể được mạ kẽm không?

Đúng. Sản phẩm được tạo hình trước tiên sau đó được mạ kẽm nhúng nóng, do đó phần hình chữ U được mạ kẽm như một mặt cắt hoàn thiện. Độ che phủ thực tế của lớp phủ phải được xác minh theo các yêu cầu kiểm tra đã được thống nhất.

Câu 2: Tại sao việc tạo hình trước khi mạ lại được ưa chuộng hơn?

Nó tránh việc tạo thành lớp mạ kẽm hoàn thiện một cách cơ học thành hình chữ U cuối cùng. Các hoạt động cắt, đục lỗ và tạo hình chính có thể được hoàn thành trước khi mạ kẽm, sau đó là xử lý chống ăn mòn cuối cùng.

Câu 3: Việc hàn có làm hỏng lớp mạ kẽm không?

Lớp mạ kẽm xung quanh mối hàn bị ảnh hưởng bởi nhiệt hàn. Sau khi hàn, khu vực này cần được làm sạch và sửa chữa bằng lớp phủ giàu kẽm thích hợp.

Câu 4: Kênh U có thể được sử dụng cho các dự án quang điện 25 năm không?

Nó có thể được sử dụng khi mặt cắt và hệ thống ăn mòn đáp ứng các yêu cầu của dự án. Đối với các địa điểm ven biển hoặc có tính ăn mòn cao, nên xem xét lớp phủ kẽm nặng hơn và có khả năng là một hệ thống bảo vệ bổ sung.

Câu 5: Cái nào tốt hơn khi sử dụng ngoài trời, Q235B hay Q355B?

Không phải lớp nào cũng tốt hơn. Q235B phù hợp với nhiều kết cấu chịu tải thông thường, trong khi Q355B được chọn khi yêu cầu cường độ kết cấu cao hơn. Cấp phải tuân theo tính toán kỹ thuật.

Q6: Sự khác biệt giữa kênh U và kênh C là gì?

Kênh U thường được sử dụng cho các cơ sở, cố định, định vị và các cấu trúc hỗ trợ nơi cấu hình mở của nó thuận tiện cho việc kết nối. Kênh C thường được sử dụng làm khung kết cấu hoặc phần xà gồ. Sự lựa chọn đúng phụ thuộc vào đường dẫn tải và thiết kế kết nối.

Câu hỏi 7: Kích thước kênh U không chuẩn có thể được sản xuất không?

Đúng. Kích thước phần không chuẩn, độ dày tường, chiều dài và kiểu lỗ có thể được thảo luận dựa trên bản vẽ và yêu cầu của dự án.

Câu 8: Kênh chữ U mạ kẽm có phù hợp với vùng ven biển không?

Có, với điều kiện lớp phủ kẽm và thông số kỹ thuật kết cấu được chọn cho môi trường ăn mòn thực tế. Để tiếp xúc với muối phun mạnh, lớp phủ nặng hơn như 200–275 μm có thể được xem xét cùng với các yêu cầu chống ăn mòn của dự án.
