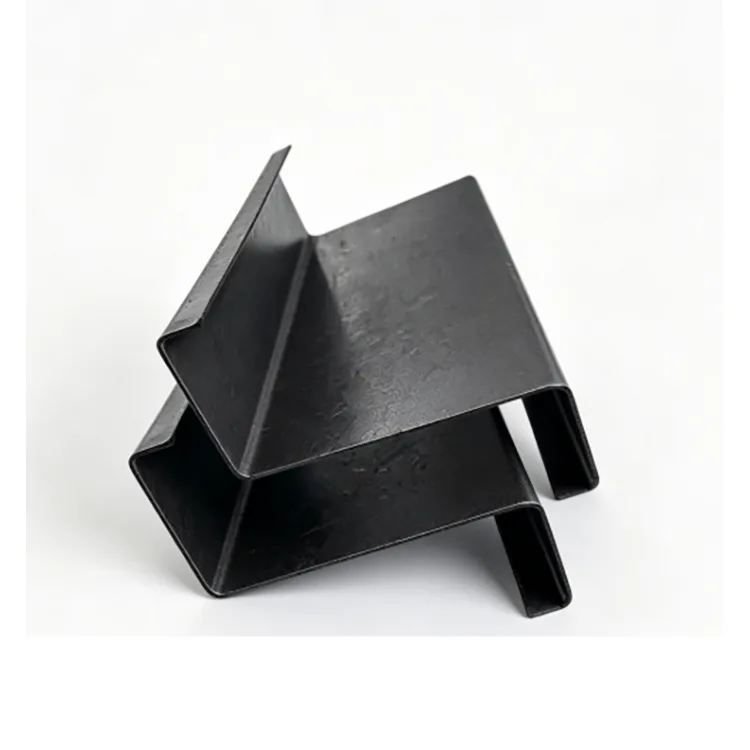

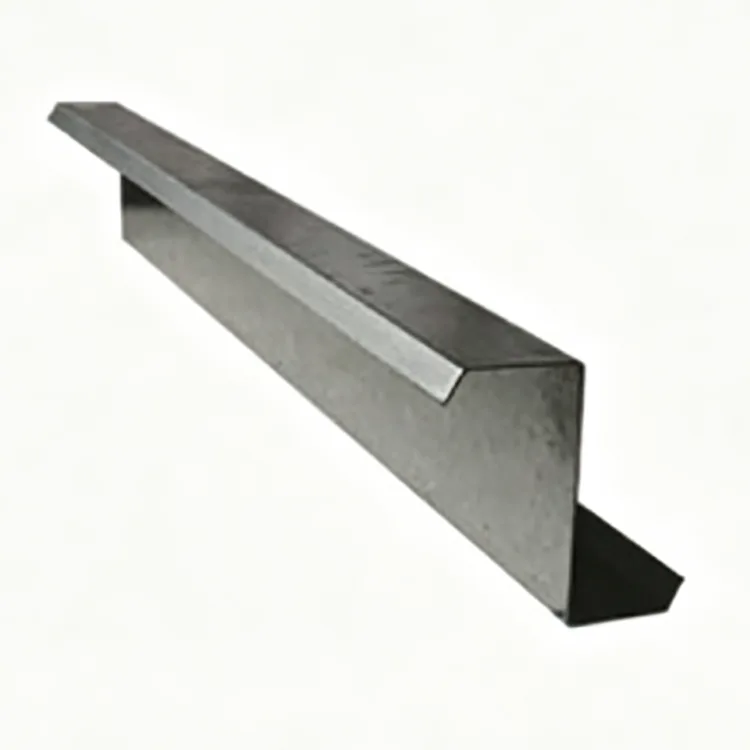

Thép hình Z định hình nguội

Thép hình chữ Z được tạo hình nguội là phần thép thành mỏng được tạo hình nguội được sản xuất từ ​​​​dải thép cán nóng thông qua quá trình tạo hình cuộn liên tục ở nhiệt độ phòng. Dải đi qua nhiều bệ tạo hình và dần dần được định hình thành phần Z mà không cần công đoạn cán nóng ở nhiệt độ cao.

Quá trình tạo hình nguội cải thiện tính nhất quán về kích thước và cũng làm tăng độ cứng của thép. Phần kết quả kết hợp trọng lượng tương đối thấp với hiệu suất uốn hữu ích, khiến nó được sử dụng rộng rãi cho xà gồ mái và tường trong các kết cấu thép nhẹ.

Biên dạng hình chữ Z có một ưu điểm thực tế khác: mặt bích lệch của nó cho phép các xà gồ liền kề chồng lên nhau. Điều này đặc biệt hữu ích trên mái có độ dốc lớn, nơi cần bố trí xà gồ liên tục xung quanh sườn núi.

Môi trường khuyến nghị: các tòa nhà trong nhà kín, nhà xưởng và nhà kho khô ráo không có mưa trực tiếp, phun muối, độ ẩm ăn mòn axit hoặc kiềm.

Quy trình sản xuất

Dây chuyền sản xuất bắt đầu bằng việc kiểm tra cuộn thép đầu vào. Sau khi san bằng và làm thẳng, dải này đi qua nhiều trạm tạo hình cuộn, tại đây nó được uốn dần thành phần hình chữ Z cần thiết.

Cắt CNC servo cung cấp chiều dài thành viên được chỉ định, đồng thời có thể thêm đột lỗ tự động theo bản vẽ kết cấu. Các biên dạng hoàn thiện sau đó sẽ được làm thẳng và kiểm tra kích thước trước khi phân loại, đóng gói và bảo quản.

Kiểm tra cuộn thép → san phẳng và làm thẳng → tạo hình cuộn nguội lũy tiến → Tạo hình mặt chữ Z → Cắt chiều dài cố định bằng servo CNC → đục lỗ tự động → làm thẳng → kiểm tra trực quan và kích thước → bó và bảo quản

Do biên dạng được hình thành dần dần thay vì được sản xuất thông qua cán nóng thông thường nên kích thước mặt cắt, độ thẳng và vị trí lỗ có thể được kiểm soát liên tục trong quá trình sản xuất.

Thông số kỹ thuật cốt lõi

Tại sao nên sử dụng tiết diện Z cho xà gồ mái?

Chồng chéo trực tiếp tại mái nhà

Sự khác biệt rõ ràng nhất giữa tiết diện Z và tiết diện C là hình dạng của mặt bích. Cấu hình Z offset cho phép các bộ phận liền kề chồng lên nhau, điều này có thể giúp duy trì tính liên tục xuyên qua sườn mái.

Đối với mái dốc trên 10°, xà gồ Z thường là lựa chọn thiết thực khi các bộ phận chồng lên nhau là một phần của thiết kế kết cấu. Điều này làm giảm nhu cầu cắt thêm và làm cho việc lắp đặt trở nên đơn giản hơn.

Hiệu suất uốn tốt với trọng lượng thấp hơn

Mặt cắt ngang hình chữ Z cung cấp các đặc tính tiết diện hữu ích cho việc uốn. Kết hợp với quá trình làm cứng nguội, điều này cho phép sử dụng một phần tương đối mỏng trong các ứng dụng xà gồ mái và tường thích hợp.

So với các sản phẩm cán nóng truyền thống nặng hơn, trọng lượng thấp hơn có thể giảm yêu cầu vận chuyển, nâng hạ và lắp đặt.

Độ thẳng và vị trí lỗ nhất quán

Dây chuyền sản xuất sử dụng phương pháp tạo hình cuộn lũy tiến, cắt CNC và làm thẳng sau đó. Điều này giúp kiểm soát độ thẳng và độ xoắn của biên dạng.

Đối với xà gồ có lỗ bu lông đục lỗ trước, việc định vị lỗ chính xác là rất quan trọng vì sai sót có thể ảnh hưởng đến sự liên kết giữa xà gồ và khung thép chính. Việc đục lỗ trước khi giao hàng có thể làm giảm công việc cắt và khoan tại chỗ.

Chi phí thấp hơn cho các dự án trong nhà khô ráo

Sản phẩm tiêu chuẩn được cung cấp dưới dạng thép đen tự nhiên không có lớp mạ kẽm. Đối với các tòa nhà trong nhà khô ráo, khép kín không cần bảo vệ chống ăn mòn bổ sung, điều này sẽ tránh được chi phí bổ sung liên quan đến phần Z mạ kẽm.

Nếu tòa nhà tiếp xúc với mưa, ngưng tụ, phun muối hoặc môi trường ăn mòn thì nên chỉ định phiên bản chống ăn mòn thay thế.

Cắt và hàn thuận tiện

Vì sản phẩm tiêu chuẩn không có lớp phủ mạ kẽm nên các thao tác cắt và hàn thông thường rất đơn giản. Điều này rất hữu ích trong các dự án chế tạo và cải tạo trong nhà, nơi các thành viên có thể yêu cầu công việc điều chỉnh hoặc kết nối cục bộ.

Ứng dụng điển hình

Sản phẩm chủ yếu được sử dụng cho:

Xà gồ mái trong nhà thép nhẹ

Mái nhà kho có độ dốc lớn

Hệ thống mái nhà xưởng công nghiệp

Tòa nhà hậu cần và lưu trữ trong nhà

Khung phụ cho tường và mái

Hệ thống vỏ thép nhẹ

Dự án cải tạo nhà xưởng trong nhà

Nó là một thành phần kết cấu thứ cấp như xà gồ, chứ không phải là vật thay thế cho các cột chính hoặc dầm chính của tòa nhà.

Ứng dụng dự án thực tế

Trường hợp 1: Xà gồ Z cho kho hậu cần trong nhà có độ dốc lớn

Dự án bao gồm một nhà kho hậu cần khép kín rộng 50.000 m2 với độ dốc mái 12°. Tòa nhà được bao bọc hoàn toàn và sử dụng trong môi trường trong nhà khô ráo, không tiếp xúc trực tiếp với mưa.

Các yêu cầu chính là xà gồ chồng trực tiếp lên nóc mái, chi phí kết cấu thép được kiểm soát, thời gian lắp đặt ngắn hơn và giảm rủi ro về vấn đề căn chỉnh các tấm mái.

Vật liệu được chọn là Thép tiết diện Z định hình nguội Q355B, Z160–Z200, có độ dày thành 1,8–2,0 mm và các lỗ bu lông được đục lỗ trước.

Các phần Z có thể chồng lên nhau trực tiếp, cho phép các thành phần của sườn núi duy trì liên tục và giảm bớt công việc cắt và sửa đổi tại chỗ. Thời gian cài đặt đã giảm 30%.

Độ xoắn thấp của các thanh định hình giúp các tấm mái bằng thép mạ màu nằm đều hơn, giảm các khoảng trống có thể góp phần gây rò rỉ nước. Các bộ phận nhẹ hơn cũng giảm yêu cầu vận chuyển và nâng hạ, đồng thời chi phí kết cấu thép tổng thể thấp hơn 21% so với giải pháp thép cán nóng.

Dự án đã được nghiệm thu và vẫn được sử dụng trong nhà mà không gặp vấn đề gì liên quan đến rỉ sét.

Trường hợp 2: Nâng cấp vỏ thép nhẹ trong xưởng công nghiệp

Dự án thứ hai liên quan đến việc cải tạo một nhà máy cũ. Bên trong nhà xưởng cần có kết cấu vỏ thép nhẹ mới, với độ dốc mái tương đối lớn và môi trường trong nhà khô ráo, thông thoáng.

Sản phẩm được chọn là Thép hình Z định hình nguội Q235B, Z120–Z140.

Các thành viên đã được giao sẵn sàng để lắp ráp mà không cần xử lý thứ cấp rộng rãi. Cấu trúc chồng chéo hình chữ Z phù hợp với độ dốc mái và giúp duy trì hệ thống bao vây bằng phẳng và ổn định.

Các bộ phận nhẹ cũng giúp kiểm soát chi phí cải tạo đồng thời rút ngắn công việc lắp đặt bên trong nhà máy hiện có.

Hướng dẫn lựa chọn phần Z

Độ dốc mái:

Đối với mái dốc trên 10°, tiết diện Z là lựa chọn ưu tiên khi cần có xà gồ chồng lên nhau. Đối với các mái dốc tương đối nông, xà gồ C cũng có thể được xem xét tùy theo thiết kế kết cấu.

Lớp vật liệu:

Q235B phù hợp cho các ứng dụng xà gồ và vỏ bọc nhẹ thông thường. Đối với các nhịp lớn hơn, tải trọng gió hoặc tuyết cao hơn và các yêu cầu về kết cấu khắt khe hơn, Q355B có thể được chọn cùng với kích thước tiết diện và độ dày thành thích hợp.

Kích thước phần:

Z100–Z140 có thể được xem xét cho các kết cấu thứ cấp của mái và tường nhẹ hơn. Z160–Z200 phù hợp cho nhiều ứng dụng xà gồ nhà kho và nhà xưởng tiêu chuẩn. Z220–Z300 có thể được sử dụng khi thiết kế kết cấu yêu cầu tiết diện lớn hơn.

Độ dày của tường:

Phạm vi khả dụng là 1,2–3,0 mm. Độ dày cuối cùng phải được xác định từ nhịp, khoảng cách xà gồ, tải trọng gió, tải trọng tuyết, điều kiện kết nối và tính toán kết cấu thay vì chỉ kích thước phần.

Môi trường:

Đối với các tòa nhà trong nhà khô ráo, khép kín, thép Z đen tự nhiên có thể mang lại một lựa chọn tiết kiệm chi phí. Trong các xưởng có độ ẩm cao hoặc ngưng tụ, cần xem xét lớp phủ chống rỉ phù hợp.

Đối với các tòa nhà ngoài trời, khu vực ven biển, công trình tiếp xúc với mưa hoặc nhà kho nông nghiệp, không nên sử dụng phiên bản thép đen tự nhiên. Nên chọn phần Z mạ kẽm hoặc giải pháp chống ăn mòn khác.

Thép phần Z được tạo hình nguội so với thép phần C

Sự lựa chọn cuối cùng phải tuân theo thiết kế kết cấu chứ không phải chỉ độ dốc của mái nhà. Hình học chồng chéo của mặt cắt Z là lợi thế thực tế chính của nó khi cần có các kết nối xà gồ liên tục.

Kiểm soát chất lượng nhà máy

Đối với xà gồ Z, tính nhất quán về kích thước đặc biệt quan trọng vì các tiết diện phải liên kết chính xác với khung thép chính và các tấm mái.

Do đó, việc kiểm soát chất lượng bao gồm cuộn thép trước khi tạo hình, tiếp theo là kiểm tra trong quá trình tạo hình cuộn và sau khi cắt. Các điểm kiểm tra chính bao gồm cấp vật liệu, kích thước mặt cắt, độ dày thành, độ thẳng, độ xoắn, chiều dài cắt, tình trạng cạnh và vị trí lỗ đục lỗ trước.

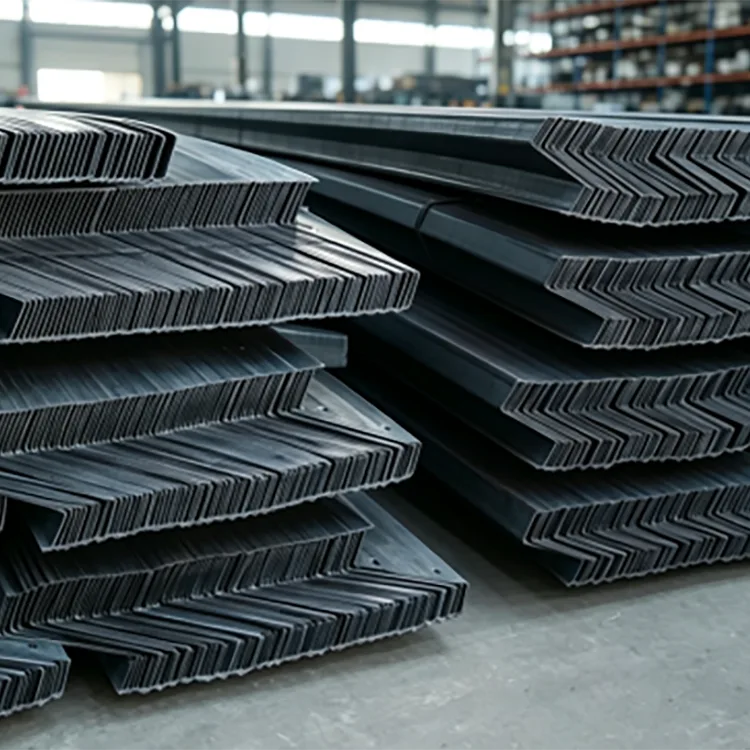

Các biên dạng được làm thẳng sau khi tạo hình để giảm biến dạng dư. Trước khi vận chuyển, các thành viên đã hoàn thiện được kiểm tra trực quan và kích thước rồi đóng gói theo kích thước và yêu cầu đặt hàng.

Đối với các đơn hàng theo lô, việc giữ nguyên loại vật liệu, thông số kỹ thuật của từng mặt hàng và thông số xử lý giúp duy trì tính nhất quán giữa các lô sản xuất khác nhau.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để chọn giữa thép tiết diện Z và thép tiết diện C?

Việc xem xét chính là sự sắp xếp mái nhà và kết nối. Phần Z đặc biệt hữu ích cho mái nơi các xà gồ liền kề cần chồng lên nhau và tiếp tục xuyên qua sườn núi, đặc biệt là trên các mái dốc lớn hơn. Phần C có khả năng ứng dụng chung rộng hơn và có thể được sử dụng cho mái dốc nông hơn tùy thuộc vào thiết kế kết cấu.

Câu hỏi 2: Thép hình chữ Z tạo hình nguội có dễ xoắn không?

Phần Z được sản xuất đúng cách sẽ trải qua quá trình tạo hình, định cỡ và làm thẳng dần dần để kiểm soát độ xoắn và biến dạng theo các yêu cầu tiêu chuẩn hiện hành. Kích thước phần đã chọn, độ dày thành, nhịp và phương pháp lắp đặt cũng ảnh hưởng đến hiệu suất của nó.

Câu 3: Xà gồ Z trong nhà có cần sơn không?

Đối với môi trường trong nhà khô ráo, thông thoáng và không có sự ngưng tụ đáng kể, bề mặt thép đen tự nhiên có thể được sử dụng mà không cần lớp phủ bổ sung nếu yêu cầu của dự án cho phép. Đối với những nhà xưởng ẩm ướt hoặc những khu vực thường xuyên ngưng tụ hơi nước, nên sơn phủ chống gỉ.

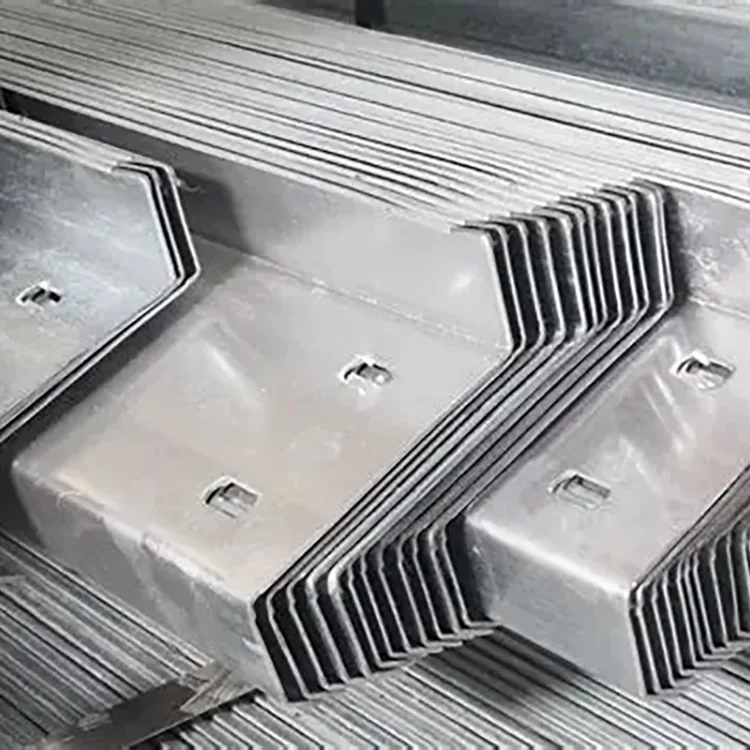

Câu hỏi 4: Các phần Z có thể được cung cấp các lỗ đục lỗ trước không?

Đúng. Các lỗ bu lông có thể được đục lỗ theo bản vẽ kết cấu trước khi vận chuyển. Các vết cắt góc và các vết cắt góc cuối cũng có thể được thực hiện theo các chi tiết kết nối được yêu cầu.

Câu 5: Độ dài có thể được tùy chỉnh không?

Đúng. Nguồn cung tiêu chuẩn thường nằm trong khoảng 6–12 m, trong khi chiều dài cố định không chuẩn có thể được sản xuất theo bản vẽ dự án và yêu cầu cắt.

Câu 6: Thép tiết diện Z màu đen tự nhiên có thể sử dụng ngoài trời được không?

Nó không được khuyến khích để tiếp xúc trực tiếp ngoài trời, mưa, phun muối ven biển hoặc môi trường ăn mòn. Trong những điều kiện này, nên xem xét các phần Z được mạ kẽm hoặc bảo vệ chống ăn mòn.
