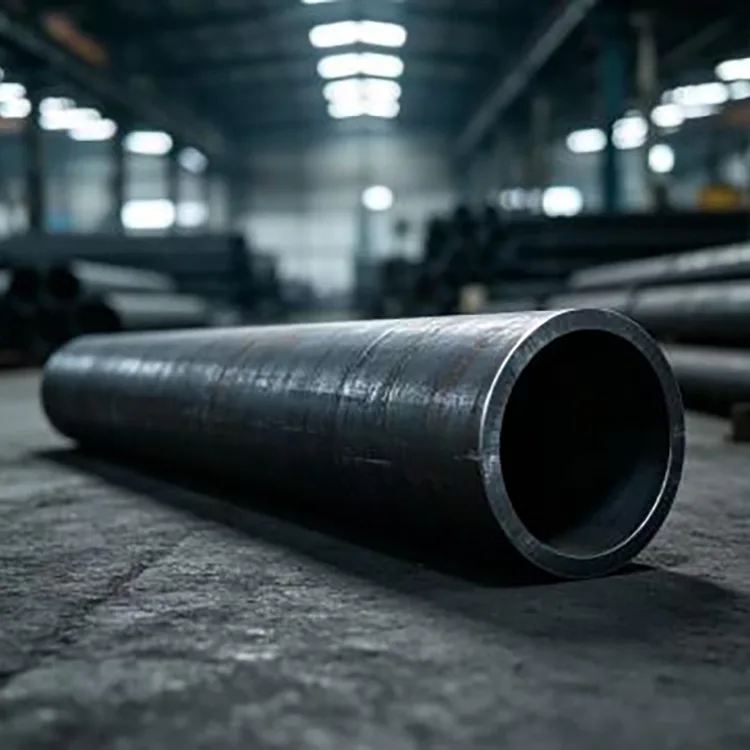

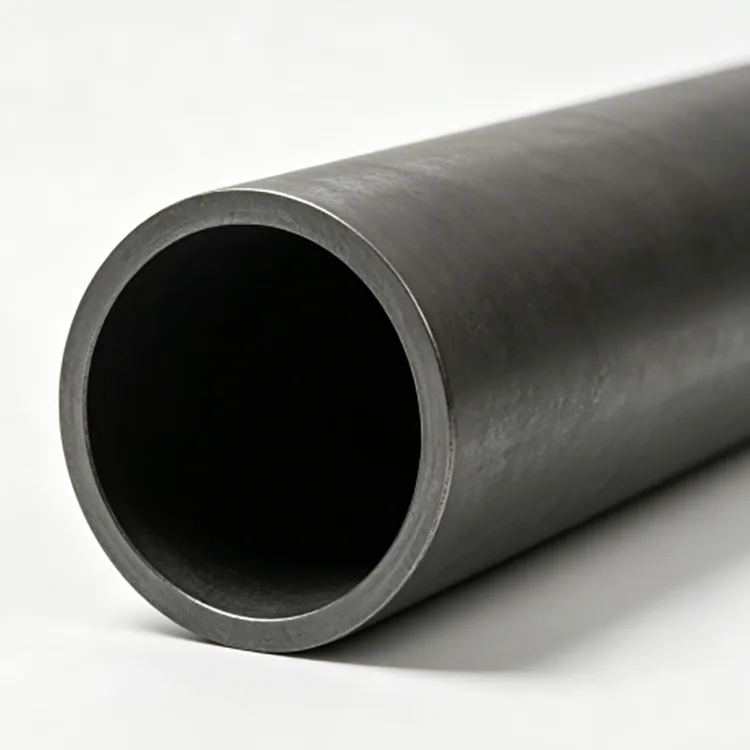

Ống liền mạch bằng thép carbon cho hệ thống đường ống được sản xuất từ phôi thép đặc thay vì dải thép có đường hàn dọc. Phôi được nung nóng, xuyên thủng để tạo thành lớp vỏ rỗng và sau đó được cán hoặc kéo nguội để đạt được đường kính và độ dày thành yêu cầu.
Đối với các hệ thống đường ống, lý do chính để sử dụng ống liền mạch không chỉ đơn giản là vì nó có “độ bền cao hơn”. Cấu trúc của nó loại bỏ đường hàn dọc trong ống hàn, đây có thể là một yếu tố quan trọng cần cân nhắc đối với một số ứng dụng áp suất cao, nhiệt độ cao hoặc dịch vụ quan trọng.
Ống thành phẩm có thể được cung cấp ở trạng thái màu đen, được ngâm và thụ động, đánh bóng, phủ bằng dầu chống gỉ hoặc được xử lý bằng biện pháp bảo vệ bề mặt đã được thỏa thuận khác. Thông số kỹ thuật cuối cùng phải dựa trên môi trường, nhiệt độ, áp suất, phương pháp kết nối và tiêu chuẩn đường ống hiện hành.
|
Mục |
Đặc điểm kỹ thuật |
|
Sản phẩm |
Ống liền mạch bằng thép carbon cho hệ thống đường ống |
|
Vật liệu chính |
20#, Q235B, Q345B, A106 Gr.B, A53 Gr.B |
|
Đường kính ngoài |
21–630 mm |
|
Độ dày của tường |
1–50 mm |
|
Chiều dài tiêu chuẩn |
6m / 12m |
|
Độ dài tùy chỉnh |
Có sẵn |
|
Phạm vi áp suất |
0,6–32 MPa làm phạm vi tham chiếu được cung cấp, tùy thuộc vào kích thước ống, độ dày thành, vật liệu và mã thiết kế |
|
Phạm vi nhiệt độ |
-20°C đến 450°C làm tham chiếu sản phẩm được cung cấp; nhiệt độ sử dụng thực tế cho phép phụ thuộc vào vật liệu và tiêu chuẩn áp dụng |
|
Bề mặt |
Dầu đen, ngâm và thụ động, đánh bóng, chống gỉ, mạ kẽm |
|
Xử lý |
Cắt, vát, ren, khoan và chế tạo theo thỏa thuận khác |
Thép carbon 20 # thường được sử dụng để vận chuyển chất lỏng nói chung và các ứng dụng cơ khí thông thường.
Q235B phù hợp cho các ứng dụng kết cấu và hỗ trợ chung trong đó thiết kế yêu cầu loại này.
Q345B có thể được xem xét cho các ứng dụng yêu cầu cường độ cao hơn, tùy thuộc vào thông số kỹ thuật của đường ống hiện hành.
A106 Gr.B là lựa chọn phổ biến cho ống thép carbon liền mạch được sử dụng trong dịch vụ nhiệt độ cao. ASTM A106/A106M-26 bao gồm ống thép carbon liền mạch cho dịch vụ nhiệt độ cao và bao gồm các yêu cầu về thử nghiệm cơ học, thử nghiệm thủy tĩnh và thử nghiệm điện không phá hủy.
A53 Gr.B thuộc thông số kỹ thuật ống rộng hơn, bao gồm cả ống mạ kẽm nhúng nóng và đen liền mạch và hàn, vì vậy người mua phải nêu rõ rằng sản phẩm được yêu cầu là liền mạch. ASTM A53/A53M-24 bao gồm NPS 1/8 đến NPS 26 và bao gồm các yêu cầu kiểm tra thủy tĩnh và khác.
Các tiêu chuẩn khác nhau dành cho các dịch vụ khác nhau.
Đối với vận chuyển chất lỏng nói chung ở Trung Quốc, GB/T 8163-2018 là tiêu chuẩn hiện hành đối với ống thép liền mạch dành cho dịch vụ chất lỏng.
Đối với dịch vụ nhiệt độ cao, ASTM A106/A106M được thiết kế đặc biệt cho ống thép carbon liền mạch dành cho dịch vụ nhiệt độ cao.
Đối với các ứng dụng nứt dầu và lò hóa dầu có liên quan, bộ trao đổi nhiệt và đường ống áp lực, GB 9948-2013 bao gồm các ống thép liền mạch để nứt dầu.
Đây là lý do tại sao khi điều tra đường ống phải nêu rõ môi trường sử dụng và nhiệt độ vận hành, không chỉ đường kính ngoài và độ dày thành ống.
Phạm vi sản phẩm được cung cấp bao gồm 0,6–32 MPa và -20°C đến 450°C, nhưng những giá trị này không được coi là một định mức chung cho mọi đường ống.
Áp suất cho phép phụ thuộc vào đường kính ngoài, độ dày thành, cấp thép, nhiệt độ thiết kế, mức cho phép ăn mòn, cấu hình mối nối và quy tắc thiết kế quản lý.
Nhiệt độ cũng ảnh hưởng đến hiệu suất vật liệu. Một đường ống phù hợp với dịch vụ cấp nước ở nhiệt độ bình thường không thể tự động được sử dụng cho hơi nước ở nhiệt độ cao chỉ vì độ dày thành ống là như nhau.
Do đó, đối với các hệ thống nhiệt độ cao, tiêu chuẩn vật liệu và mã thiết kế phải được xác nhận trước khi mua.
Việc không có mối hàn dọc rất hữu ích trong các ứng dụng mà thành ống phải tạo ra một phần thân liên tục xung quanh chu vi.
Đối với nhiều hệ thống áp suất thấp thông thường, ống hàn có thể tiết kiệm hơn.
Ống liền mạch trở nên phù hợp hơn khi dự án yêu cầu thông số kỹ thuật liền mạch do áp suất, nhiệt độ, mức độ quan trọng của dịch vụ hoặc mã áp dụng.
Sự khác biệt này rất quan trọng đối với việc mua sắm. “Liền mạch” phải là một yêu cầu trong đặc điểm kỹ thuật mua hàng khi thiết kế kỹ thuật yêu cầu nó, chứ không phải là một giả định dựa trên hình dáng bên ngoài của đường ống.
Đối với việc vận chuyển chất lỏng, độ giảm áp suất bị ảnh hưởng bởi đường kính trong, chiều dài ống, tốc độ dòng chảy, độ nhớt của chất lỏng, phụ kiện và tình trạng bề mặt bên trong.
Đường kính trong lớn hơn có thể làm giảm tốc độ dòng chảy và tổn thất ma sát, trong khi đường kính nhỏ hơn có thể làm tăng nhu cầu bơm.
Vì lý do này, kích thước đường ống phải dựa trên lưu lượng yêu cầu và độ giảm áp suất cho phép. Độ dày của tường sau đó phải được kiểm tra riêng về các yêu cầu về áp suất và cơ học.
Nó cung cấp khả năng chịu áp lực, cho phép dự phòng ăn mòn khi cần thiết, góp phần tăng cường độ cứng cơ học và ảnh hưởng đến khả năng chịu tải bên ngoài của đường ống.
Phạm vi được cung cấp là 1–50 mm, với dòng áp suất SCH có sẵn cho các đơn đặt hàng dự án phù hợp.
Một bức tường dày hơn không tự động tốt hơn. Nó làm tăng trọng lượng vật liệu, chi phí và đôi khi là yêu cầu hàn hoặc uốn. Độ dày chính xác phải dựa trên áp suất thiết kế, nhiệt độ, cấp vật liệu và mức độ ăn mòn cho phép.

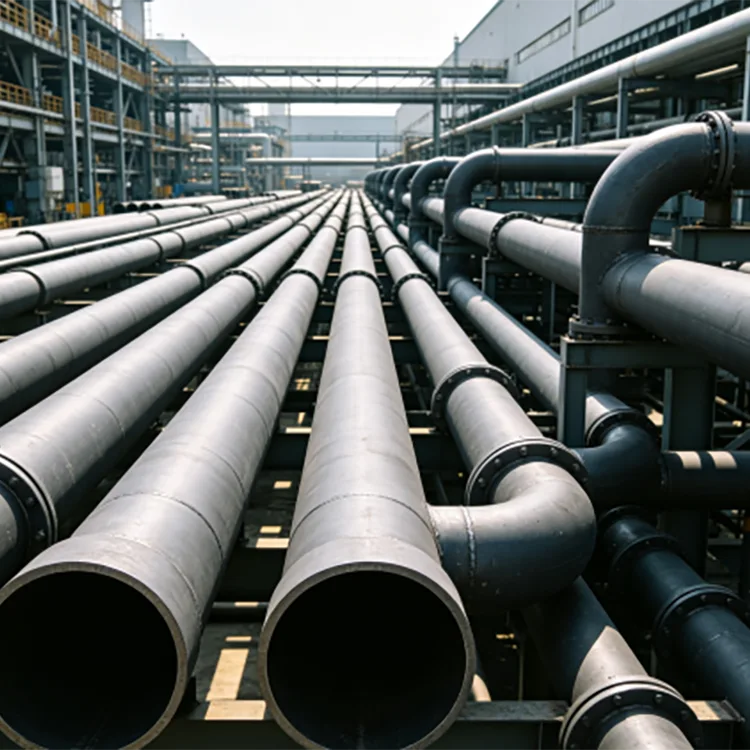

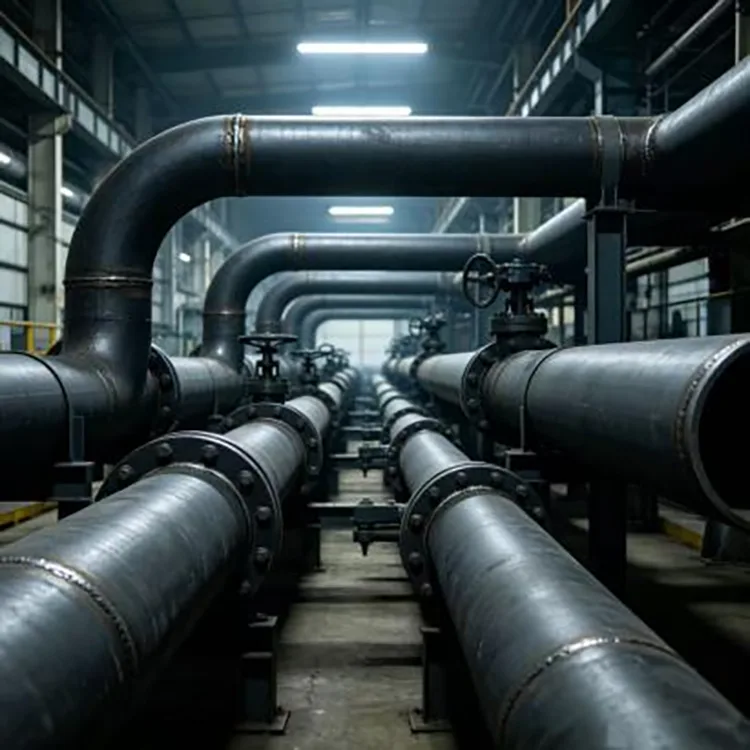

Ống liền mạch bằng thép carbon cho hệ thống đường ống được sử dụng trên một số hệ thống công nghiệp.
Trong các nhà máy điện, nó có thể được sử dụng cho các hệ thống đường ống hơi, nước và phụ trợ được lựa chọn nơi định mức vật liệu và nhiệt độ phù hợp.
Trong các nhà máy hóa chất, nó được sử dụng cho đường ống xử lý, hệ thống truyền nhiệt và kết nối thiết bị với việc lựa chọn vật liệu thích hợp.

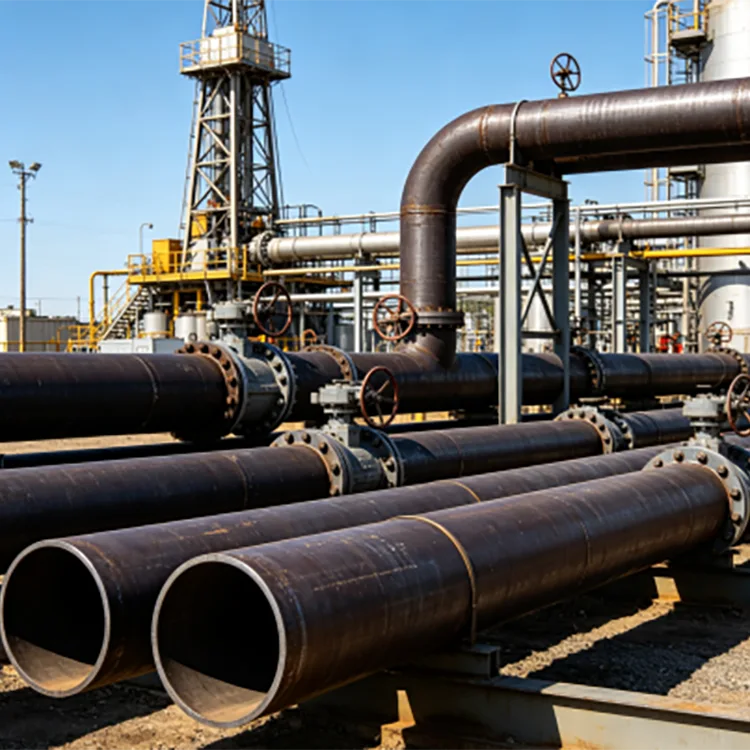

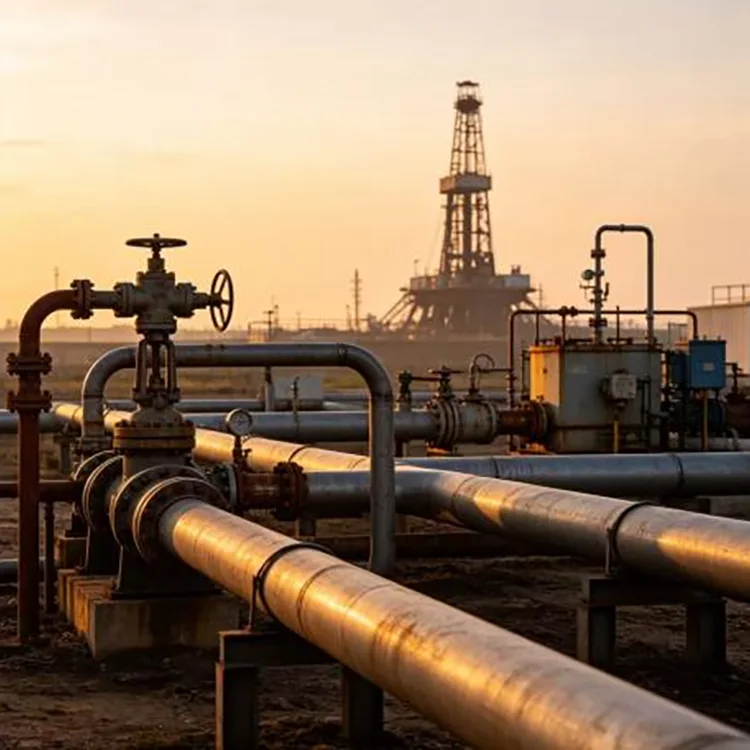

Trong các cơ sở dầu khí, ống liền mạch có thể được sử dụng trong các dây chuyền xử lý và áp suất được lựa chọn ở nơi cấp độ và tiêu chuẩn quy định cho phép.
Trong thiết bị cơ khí, nó có thể đóng vai trò là đường ống thủy lực, đường ống thiết bị và kết nối chịu áp lực.
Trong các tiện ích công nghiệp, nó được sử dụng cho khí nén, nước và các phương tiện xử lý khác theo yêu cầu dịch vụ hiện hành.
Đối với đường ống có nhiệt độ cao, nên chọn đường ống từ yêu cầu về nhiệt độ trở về trước.
Nếu một đường dây mang hơi nước nhiệt độ cao hoặc môi trường xử lý nóng khác, người mua nên xác nhận loại vật liệu, nhiệt độ thiết kế, áp suất, bố trí cách nhiệt và phụ cấp giãn nở.
ASTM A106/A106M-26 đặc biệt đề cập đến ống thép carbon liền mạch cho dịch vụ nhiệt độ cao và yêu cầu ống phải phù hợp cho các hoạt động như uốn, uốn và hàn khi được chỉ định đúng.
Không nên thay thế ống chất lỏng đa năng cho loại nhiệt độ cao chỉ vì kích thước danh nghĩa giống hệt nhau.
Ống thép liền mạch có thể được sử dụng trong hệ thống đường ống chôn, nhưng bề mặt thép đen không cung cấp khả năng chống ăn mòn lâu dài dưới lòng đất.
Đối với dịch vụ chôn dưới đất, lớp bảo vệ bên ngoài có thể bao gồm các lớp phủ chống ăn mòn, hệ thống bao bọc hoặc các biện pháp bảo vệ ca-tốt phù hợp tùy theo thiết kế của dự án.
Bản thân đất có thể là nguồn ăn mòn đáng kể. Độ ẩm, độ pH, muối, hệ thống thoát nước và các điều kiện dòng điện rò đều ảnh hưởng đến việc bảo vệ cần thiết.
Nếu đường ống chứa chất ăn mòn bên trong thì khả năng tương thích của vật liệu bên trong cũng cần được xem xét.
Ống có thể được cung cấp ở một số điều kiện bề mặt.
Màu đen: điều kiện bình thường chưa được xử lý đối với nhiều ứng dụng đường ống công nghiệp và chế tạo.
Ngâm và thụ động: hữu ích khi cần bề mặt sạch hơn.
Đánh bóng: được chọn cho các ứng dụng mà bề mặt hoàn thiện có vai trò cụ thể.
Dầu chống gỉ: hữu ích cho việc bảo quản và vận chuyển.
Mạ kẽm nhúng nóng: có sẵn cho các ứng dụng phù hợp khi cần bảo vệ chống ăn mòn khí quyển bên ngoài.
Việc xử lý bề mặt cuối cùng phải được lựa chọn theo môi trường trung bình và dịch vụ thay vì áp dụng như một bản nâng cấp chung.
Để lắp đặt đường ống, các đầu ống có thể được chuẩn bị theo phương pháp kết nối.
Đầu trơn thích hợp cho các kết nối hàn nhất định.
Các đầu vát có thể được chuẩn bị để hàn đối đầu.
Các đầu ren có thể được bố trí cho các ứng dụng có đường kính nhỏ hơn phù hợp.
Việc cắt có chiều dài cố định cũng có thể giảm việc chế tạo tại hiện trường khi bản vẽ đường ống đã được hoàn thiện.
Khi đường ống được hàn vào hệ thống áp lực, việc chuẩn bị cuối cùng phải tuân theo quy trình hàn và thiết kế mối nối của dự án.
Đối với đường ống áp lực, chỉ kiểm tra bề ngoài thôi là chưa đủ.
Kế hoạch kiểm tra có thể bao gồm xác minh vật liệu, đo kích thước, kiểm tra trực quan, kiểm tra thủy tĩnh và kiểm tra không phá hủy thích hợp theo tiêu chuẩn đã chọn.
ASTM A106/A106M-26 bao gồm các yêu cầu về thử nghiệm độ bền kéo, uốn, làm phẳng, thủy tĩnh và không phá hủy trong phạm vi của nó.
ASTM A53/A53M-24 cũng bao gồm các điều khoản về kiểm tra độ căng, uốn cong, làm phẳng, thủy tĩnh và không phá hủy đối với đường ống được bao phủ bởi thông số kỹ thuật đó.
Đối với đơn đặt hàng dự án, người mua nên xác định các thử nghiệm cần thiết trước khi sản xuất thay vì cố gắng thêm chúng sau khi giao hàng.
Vật liệu được kiểm tra từ thép đến thông qua kiểm tra đường ống thành phẩm.
Thành phần hóa học và nhận dạng vật liệu được xác minh theo cấp quy định. Đường kính, độ dày thành, chiều dài và độ thẳng được kiểm tra trong quá trình kiểm tra thành phẩm.
Đối với các yêu cầu quan trọng, việc kiểm tra bổ sung có thể bao gồm kiểm tra thủy tĩnh và kiểm tra không phá hủy theo tiêu chuẩn đã chọn.
Giấy chứng nhận vật liệu phải phù hợp với lô sản xuất thực tế. Nếu dự án yêu cầu xác minh độc lập, việc kiểm tra của bên thứ ba có thể được sắp xếp trước khi giao hàng.
|
Ứng dụng |
Hướng khởi đầu điển hình |
|
Vận chuyển chất lỏng nói chung |
20# và các yêu cầu GB/T 8163 hiện hành |
|
Đường ống công nghiệp tổng hợp |
20# hoặc tương đương được chỉ định |
|
Ứng dụng kết cấu/cơ khí có độ bền cao hơn |
Q345B khi được phép |
|
Dịch vụ nhiệt độ cao |
A106 Gr.B hoặc cấp nhiệt độ cao dành riêng cho dự án |
|
Dịch vụ dầu khí/hóa dầu |
Chọn tiêu chuẩn dầu mỏ hoặc hóa dầu áp dụng |
|
Đường ống chôn |
Đặc điểm kỹ thuật đường ống + bảo vệ chống ăn mòn bên ngoài |
|
Hệ thống cao áp |
Xác nhận áp suất thiết kế, nhiệt độ, độ dày thành và mã áp dụng |
Đây là những hướng dẫn mua sắm chứ không phải là sự thay thế cho thiết kế đường ống.
Lộ trình sản xuất ống liền mạch bắt đầu bằng phôi thép rắn.
Phôi thép → hâm nóng → xỏ lỗ quay → cán nóng / định cỡ → xử lý nhiệt khi cần thiết → làm thẳng → cắt → kiểm tra → hoàn thiện → đóng gói
Đối với một số kích thước và thông số kỹ thuật, có thể sử dụng kéo nguội hoặc cán nguội sau giai đoạn gia công nóng để đạt được kích thước và yêu cầu bề mặt chặt chẽ hơn.
Lộ trình sản xuất thực tế phụ thuộc vào kích thước ống, cấp độ và tiêu chuẩn đặt hàng.
Mạng lưới cung cấp thép Thiên Tân Daqiuzhuang hỗ trợ tìm nguồn cung ứng, kiểm tra, cắt, xử lý đường ống và hậu cần cho các đơn đặt hàng dự án.
Phạm vi có sẵn bao gồm đường kính ngoài 21–630 mm và độ dày thành 1–50 mm, với chiều dài tiêu chuẩn 6 m và 12 m và chiều dài tùy chỉnh cho các yêu cầu của dự án.
Vật liệu có thể được sắp xếp theo mục đích sử dụng, bao gồm 20#, Q235B, Q345B, A106 Gr.B và A53 Gr.B trong đó tiêu chuẩn đã chọn cho phép loại này.
Đối với các dự án đường ống, đơn đặt hàng có thể bao gồm cắt, vát mép, chuẩn bị bề mặt và xử lý theo thỏa thuận khác trước khi giao hàng.
Giấy chứng nhận vật liệu và hồ sơ kiểm tra có thể được cung cấp theo yêu cầu mua hàng, có sự kiểm tra của bên thứ ba đối với các dự án yêu cầu xác minh độc lập.
Đối với các đơn hàng xuất khẩu, việc đóng gói đường ống, bảo vệ chống ẩm, tải container và tài liệu có thể được điều phối thông qua mạng lưới hậu cần Thiên Tân.
Một cuộc điều tra hữu ích nên bao gồm môi trường đường ống, áp suất thiết kế, nhiệt độ thiết kế, tiêu chuẩn đường ống, cấp thép, đường kính ngoài, độ dày thành, chiều dài và số lượng.
Ví dụ:
GB/T 8163 / 20# / liền mạch / 114,3 × 8 mm / 6 m / đường ống nước / 100 MT
Đối với dịch vụ nhiệt độ cao:
ASTM A106 Gr.B / liền mạch / 8 in / SCH40 / 12 m / dây chuyền xử lý nhiệt độ cao
Thông tin này cho phép nhà cung cấp xác định đúng sản phẩm thay vì chỉ khớp đơn hàng theo đường kính.
Ống liền mạch không có đường hàn dọc và được chỉ định cho nhiều ứng dụng áp suất, nhiệt độ và dịch vụ quan trọng. Việc có cần thiết hay không phụ thuộc vào mã dự án và điều kiện hoạt động.
Phạm vi được cung cấp bao gồm 20#, Q235B, Q345B, A106 Gr.B và A53 Gr.B, tuân theo tiêu chuẩn sản phẩm hiện hành.
Có, khi vật liệu và tiêu chuẩn được lựa chọn phù hợp với nhiệt độ và áp suất thiết kế. ASTM A106 được thiết kế đặc biệt cho ống thép carbon liền mạch dùng cho dịch vụ nhiệt độ cao.
Phạm vi tham chiếu của sản phẩm được cung cấp đạt 32 MPa, nhưng phải tính áp suất làm việc cho phép đối với đường kính thực tế, độ dày thành, vật liệu, nhiệt độ và mã thiết kế.
Phạm vi tham chiếu được cung cấp là -20°C đến 450°C. Đây không phải là xếp hạng chung cho tất cả các cấp độ và quy mô; tiêu chuẩn vật liệu hiện hành và mã thiết kế xác định nhiệt độ sử dụng thực tế cho phép.
Có, nhưng thép cacbon chưa qua xử lý thường phải được bảo vệ chống ăn mòn bên ngoài phù hợp khi chôn dưới đất. Thành phần hóa học của đất và điều kiện độ ẩm cần được xem xét trong thiết kế chống ăn mòn.
Đúng. Độ dày thành loạt áp suất như SCH40 có thể được cung cấp khi tương thích với kích thước và tiêu chuẩn ống đã chọn.
Đúng. Việc cắt và vát đầu có chiều dài cố định có thể được sắp xếp theo bản vẽ đường ống và yêu cầu hàn.
Không phải là sự thay thế tự động. Các lớp thuộc về các thông số kỹ thuật khác nhau và có các yêu cầu khác nhau. Đường ống phải đáp ứng tiêu chuẩn do thiết kế đường ống quy định.
GB/T 8163-2018 là tiêu chuẩn hiện hành của Trung Quốc dành cho ống thép liền mạch dùng cho dịch vụ chất lỏng.
A53/A53M bao gồm cả ống liền mạch và ống hàn. Nếu yêu cầu ống liền mạch, đơn đặt hàng phải ghi rõ sản phẩm liền mạch.
Giấy chứng nhận vật liệu, hồ sơ kiểm tra kích thước và báo cáo thử nghiệm đã được thống nhất có thể được cung cấp. Thử nghiệm thủy tĩnh, thử nghiệm không phá hủy và kiểm tra của bên thứ ba có thể được sắp xếp theo đặc điểm kỹ thuật của dự án.
