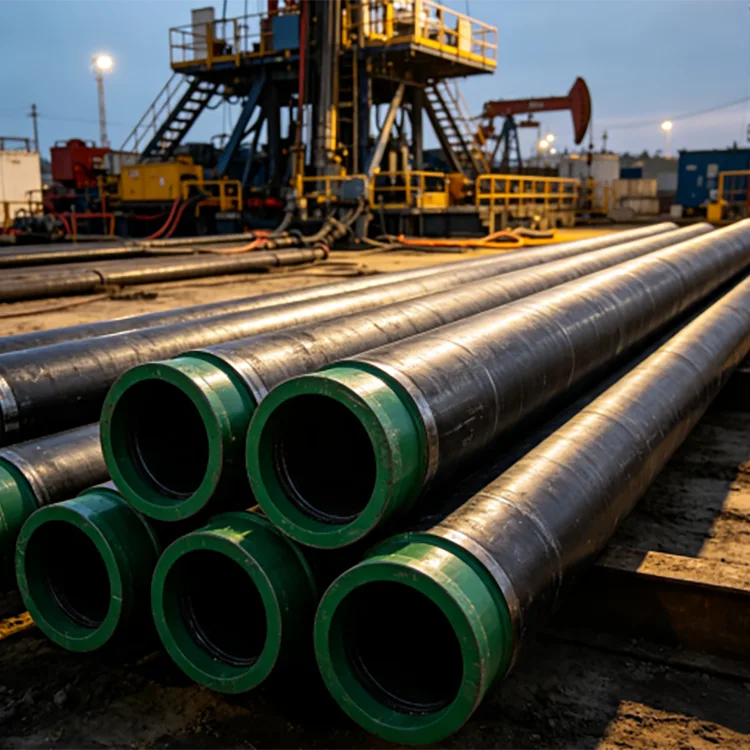

Ống vỏ liền mạch mỏ dầu được lắp đặt trong giếng khoan và sau đó được trát xi măng tại chỗ. Không giống như ống, thường được đặt bên trong vỏ để vận chuyển chất lỏng được sản xuất, vỏ vẫn là một phần của cấu trúc giếng và phải chịu được tải trọng từ áp lực hình thành, xi măng, khoan và các hoạt động sản xuất.
Đối với các đơn đặt hàng mỏ dầu, các yêu cầu về cấp độ, đường kính ngoài, độ dày thành, kết nối, chiều dài và kiểm tra phải được xác định cùng nhau. Hiệu suất của vỏ không thể được đánh giá chỉ dựa trên loại thép.
API 5CT là thông số kỹ thuật quốc tế chính cho vỏ và ống được sử dụng trong giếng dầu và khí đốt. Phiên bản API 5CT mới nhất là phiên bản thứ 11, có phụ lục được xuất bản vào năm 2025.
Đối với các dự án của Trung Quốc, GB/T 19830-2023 là tiêu chuẩn quốc gia hiện hành cho ống thép dùng làm vỏ hoặc ống cho giếng dầu khí. Nó có hiệu lực vào ngày 1 tháng 3 năm 2024 và thay thế GB/T 19830-2017.
|
Mục |
Phạm vi cung cấp điển hình |
|
Tiêu chuẩn |
API 5CT / GB/T 19830-2023 |
|
Các lớp phổ biến |
J55, K55, N80, L80, P110, Q125 |
|
Đường kính ngoài danh nghĩa |
114,3–508 mm (4½–20") |
|
Độ dày của tường |
5,21–16,13 mm và dành riêng cho dự án |
|
Chế tạo |
Dàn nóng cán, hoàn thiện và ren |
|
Sự liên quan |
Các loại luồng API và các kết nối cao cấp được chỉ định |
|
Chiều dài |
R1/R2/R3 theo yêu cầu đặt hàng |
Kích thước ống vách thực tế và đánh giá hiệu suất phải được chọn từ chương trình giếng, thiết kế ống vách và tiêu chuẩn áp dụng thay vì chỉ từ độ sâu giếng.
J55 và K55 thường được sử dụng cho các ứng dụng vỏ thông thường trong đó điều kiện giếng không yêu cầu cấp độ bền cao hơn. K55 cung cấp mức cường độ năng suất được chỉ định cao hơn J55 và có thể được chọn khi thiết kế yêu cầu.
N80 được sử dụng khi cần cường độ cao hơn cho các giếng dịch vụ ngọt thông thường. N80 không nên được coi là tự động phù hợp với điều kiện dịch vụ chua.
L80 được sử dụng rộng rãi khi xác định các yêu cầu về độ cứng và dịch vụ chua được kiểm soát. Các yêu cầu về cấp độ và trình độ L80 chính xác phải được xác nhận từ thông số kỹ thuật mua hàng.
P110 cung cấp độ bền cao hơn cho các thiết kế vỏ đòi hỏi khắt khe, bao gồm các giếng sâu hơn hoặc tải trọng cao hơn mà thiết kế yêu cầu cấp độ bền cao hơn.
Q125 được sử dụng cho các ứng dụng vỏ có độ bền cao. Nó không chỉ đơn giản là sự thay thế cho P110 trong mọi giếng; sập, nổ, tải trọng trục, nhiệt độ và hiệu suất kết nối vẫn cần được kiểm tra.
Trình tự lựa chọn vỏ thực tế là:
Độ sâu và tải trọng giếng → áp suất hình thành → điều kiện ăn mòn → kích thước vỏ → độ dày thành → cấp thép → loại kết nối → chiều dài và yêu cầu kiểm tra.
Giếng sâu hơn không tự động yêu cầu loại thép cao nhất. Dây ống vách phải được kiểm tra độ sập, lực nổ và tải trọng dọc trục trong các điều kiện khoan, trát xi măng và sản xuất thực tế.
Đối với các giếng chứa H₂S, việc lựa chọn vật liệu đòi hỏi phải đặc biệt chú ý đến khả năng chống nứt do ứng suất sunfua và kiểm soát độ cứng. Không nên nâng cấp hoặc thay thế loại có độ bền cao tiêu chuẩn mà không kiểm tra tính phù hợp của nó đối với môi trường dịch vụ chua được chỉ định.
Đối với CO₂, clorua và các điều kiện ăn mòn khác, việc lựa chọn có thể yêu cầu hợp kim chống ăn mòn hoặc các biện pháp khác ngoài các loại vỏ thông thường. Nhiệt độ, áp suất, thành phần chất lỏng và thành phần hóa học thực tế của nước phải được đưa vào thông số kỹ thuật.
Kết nối là một phần của hệ thống ống vỏ liền mạch của Oilfield, không chỉ là một tùy chọn hoàn thiện cuối cùng.
STC thường được kết hợp với các ứng dụng khớp nối và ren ngắn trong đó các điều kiện và thiết kế giếng cho phép kết nối thông thường.
LTC cung cấp khả năng tương tác ren dài hơn và được sử dụng trong nhiều ứng dụng vỏ thông thường hơn.
BTC sử dụng cấu hình luồng trụ và được sử dụng rộng rãi khi cần khả năng tải kết nối cao hơn.
Đối với các giếng nằm ngang, giếng khí áp suất cao, giếng có độ dịch chuyển lớn và các ứng dụng đòi hỏi khắt khe khác, các kết nối cao cấp có thể được chỉ định để cải thiện khả năng bịt kín và hiệu suất cơ học. VAM, FOX và các kết nối độc quyền khác chỉ nên được cung cấp theo yêu cầu cấp phép hoặc thiết kế kết nối được chỉ định của khách hàng.
Vỏ thường được cung cấp với độ dài phạm vi API:
|
Phạm vi |
Chiều dài |
|
R1 |
6,10–7,62 m |
|
R2 |
8,53–10,36 m |
|
R3 |
10,36–13,72 m |
Các yêu cầu về phạm vi và độ dài chính xác phải tuân theo bảng API 5CT hiện hành và thông số kỹ thuật mua hàng. Các mối nối dài có thể làm giảm số lượng kết nối trong chuỗi vỏ nhưng cũng cần phải xem xét các yêu cầu về vận chuyển và xử lý.
Được sử dụng để hỗ trợ giếng khoan phía trên, cô lập các thành tạo và tạo nền móng cho các phần khoan tiếp theo.
Được lắp đặt trong suốt quá trình sản xuất và được sử dụng như một phần của cấu trúc giếng khoan cuối cùng.
Các loại có độ bền cao hơn và độ dày thành phù hợp có thể được lựa chọn ở những nơi có yêu cầu cao hơn về tải trọng sập, nổ và tải trọng trục.
Việc lựa chọn vỏ phải xem xét khả năng uốn, mô-men xoắn, lực cản, hiệu suất kết nối và tải trọng gãy thủy lực bên cạnh thiết kế vỏ thông thường.
Vỏ liền mạch được sản xuất từ phôi thép thông qua quá trình cán nóng hoặc xuyên thấu, sau đó là hoàn thiện, kiểm tra kích thước và gia công ren theo tiêu chuẩn quy định.
Việc kiểm tra có thể bao gồm thành phần hóa học, đặc tính kéo, độ cứng nếu có, kiểm tra kích thước, kiểm tra độ trôi, kiểm tra thủy tĩnh và kiểm tra không phá hủy theo yêu cầu của thông số kỹ thuật hiện hành và đơn đặt hàng.
Kích thước ren và thước đo cũng rất quan trọng vì hiệu suất kết nối phụ thuộc vào việc gia công, đo và khớp nối chính xác.
Chúng tôi có thể cung cấp vỏ theo loại thép yêu cầu, đường kính ngoài, độ dày thành, loại ren và chiều dài. Các sản phẩm có ren và ghép nối có thể được chuẩn bị theo kết nối được chỉ định.
Đối với các đơn hàng xuất khẩu, vỏ bọc có thể được bó và đóng gói để vận chuyển bằng container hoặc hàng rời, với bộ bảo vệ ren và bảo vệ đầu cuối được sử dụng khi cần thiết.
Đơn đặt hàng dự án cũng có thể bao gồm các tài liệu kiểm tra và thỏa thuận kiểm tra của bên thứ ba như SGS, BV hoặc TÜV theo yêu cầu của khách hàng.
Không. API 5CT bao gồm cả sản phẩm vỏ liền mạch và vỏ hàn điện. Khi dự án đặc biệt yêu cầu vỏ liền mạch, thông số kỹ thuật mua hàng phải nêu rõ loại hình sản xuất.
API 5CT được sử dụng rộng rãi cho các dự án dầu khí quốc tế. Đối với các dự án tiêu chuẩn quốc gia của Trung Quốc, GB/T 19830-2023 là tiêu chuẩn hiện hành bao gồm các ống thép dùng cho vỏ hoặc ống.
Sự lựa chọn phụ thuộc vào tải trọng thiết kế vỏ và môi trường sử dụng. J55 và K55 phổ biến cho các ứng dụng thông thường; N80 và P110 mang lại độ bền cao hơn; L80 thường được chỉ định khi áp dụng các yêu cầu về dịch vụ chua; Q125 được sử dụng cho các ứng dụng có độ bền cao hơn. Lựa chọn cuối cùng phải dựa trên thiết kế giếng và thông số kỹ thuật hiện hành.
Không chọn vỏ cho dịch vụ H₂S chỉ dựa trên độ bền. Sự phù hợp của dịch vụ chua phụ thuộc vào cấp độ, độ cứng, điều kiện vật liệu và yêu cầu về môi trường. Vỏ phải được chỉ định theo các yêu cầu dịch vụ chua hiện hành.
Vỏ được lắp đặt và gắn xi măng để hỗ trợ và cách ly giếng khoan. Ống được đặt bên trong vỏ để vận chuyển chất lỏng được sản xuất. Ống khoan được sử dụng trong quá trình khoan và được tháo ra sau quá trình khoan.
Đúng. Vỏ có thể được cung cấp với các loại ren API được chỉ định hoặc các kết nối cao cấp do dự án chỉ định, cùng với khớp nối, bộ bảo vệ ren và tài liệu kiểm tra cần thiết.
