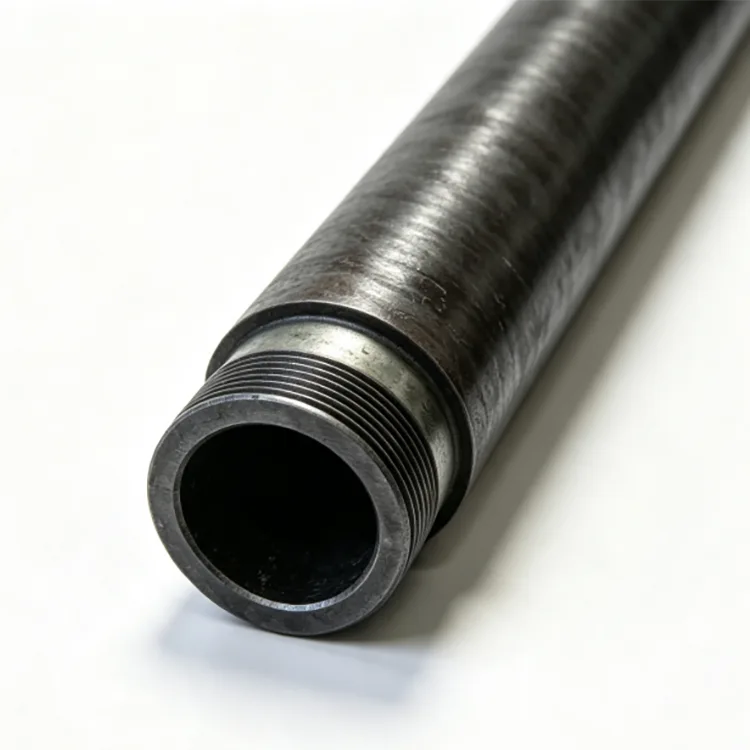

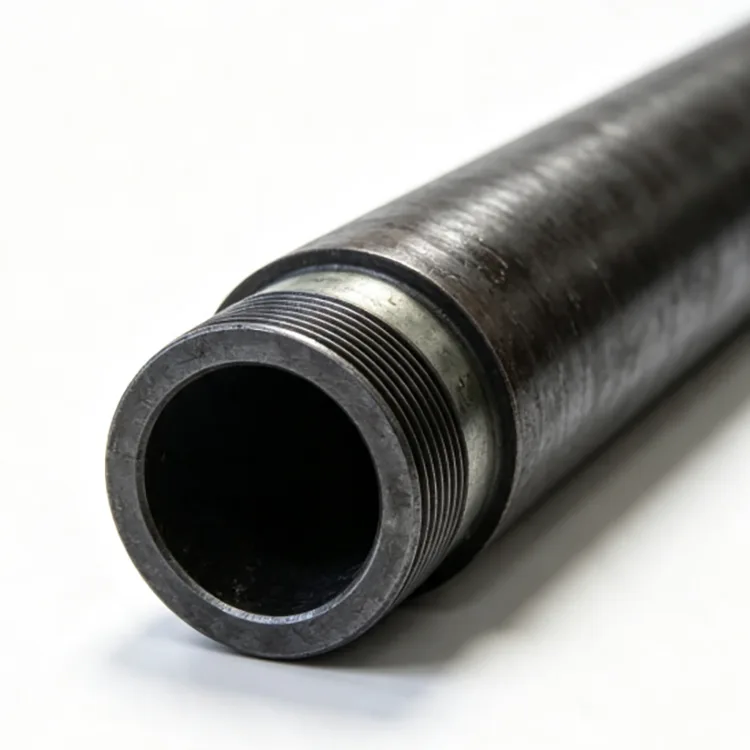

Ống dầu liền mạch cho mỏ dầu là đường ống mà qua đó chất lỏng được tạo ra di chuyển lên bề mặt hoặc chất lỏng được bơm vào hệ tầng. Do đó, việc lựa chọn nó liên quan chặt chẽ đến áp suất bên trong, thành phần chất lỏng, nhiệt độ, độ sâu giếng, các hoạt động sửa chữa lặp đi lặp lại và hiệu suất kết nối.
Không giống như vỏ, ống thường không được gắn cố định vào giếng. Nó tạo thành một sợi dây có thể tháo rời bên trong vỏ và có thể được kéo ra trong quá trình bảo trì, kích thích hoặc vận hành lại.
API Spec 5CT bao gồm vỏ và ống, bao gồm kích thước ống, độ dày thành, cấp thép và lớp hoàn thiện cuối. API 5CT Phiên bản thứ 11 hiện tại có các phụ lục và lỗi sai tiếp theo, bao gồm cả Bản lỗi 3 tháng 6 năm 2026.
Đối với các dự án của Trung Quốc, GB/T 19830-2023 là tiêu chuẩn hiện hành cho ống thép dùng làm vỏ hoặc ống dẫn trong giếng dầu khí.
|
Mục |
Nguồn cung điển hình |
|
Tiêu chuẩn |
API 5CT / GB/T 19830-2023 |
|
Điểm |
H40, J55, K55, N80, L80, P110, C90, T95, Q125 và các loại được chỉ định khác |
|
Đường kính ngoài |
26,7–114,3 mm (1,05–4½”) |
|
Kích thước phổ biến |
1,9", 2⅜", 2⅞", 3½", 4", 4½" |
|
Chế tạo |
liền mạch |
|
Kết nối |
NU, EU, IJ và các kết nối cao cấp được chỉ định |
|
Chiều dài |
R1, R2, R3 theo yêu cầu đặt hàng |
API 5CT hiện liệt kê các loại bao gồm H40, J55, K55, N80, L80, C90, T95, P110 và Q125, cùng với các kết nối ống như ống không bị xáo trộn (NU), ống bị xáo trộn bên ngoài (EU) và ống nối liền (IJ).
H40 có thể được sử dụng cho một số ứng dụng giếng nông, tải thấp nhất định, nơi cường độ thấp hơn của nó là đủ.
J55 và K55 thường được chỉ định cho các giếng thông thường. Chúng thường được chọn ở nơi giếng không yêu cầu cấp cường độ cao hơn.
N80 cung cấp mức độ bền cao hơn cho dịch vụ thông thường đòi hỏi khắt khe hơn, nhưng cấp độ cao hơn không tự động làm cho nó phù hợp với môi trường chua.
L80 thường được lựa chọn khi quy định các đặc tính vật liệu được kiểm soát và các yêu cầu về dịch vụ chua. Loại L80 chính xác phải được nêu trong đơn đặt hàng.
P110 được sử dụng ở những nơi cần cường độ cao hơn, bao gồm giếng sâu và các điều kiện sản xuất hoặc kích thích đòi hỏi khắt khe.
C90 và T95 có thể được chọn cho các ứng dụng có cường độ cao hơn trong đó thiết kế giếng cũng yêu cầu hiệu suất dịch vụ chua phù hợp.
Loại thép nên được lựa chọn từ thiết kế giếng thực tế thay vì chỉ sử dụng độ sâu làm yếu tố quyết định.
Đối với giếng ngọt nông hoặc có độ sâu trung bình thông thường, J55 hoặc K55 có thể mang lại sự cân bằng thực tế giữa cường độ và chi phí.
Khi độ sâu giếng, tải trọng trục, áp suất hoặc tải kích thích tăng, N80 hoặc P110 có thể được xem xét tùy theo thiết kế vỏ và ống.
Đối với các giếng chứa H₂S, ống phải được chọn riêng cho điều kiện dịch vụ chua. Cấp độ, độ cứng, xử lý nhiệt và các yêu cầu về môi trường đều quan trọng. API 5CT chứa các yêu cầu cụ thể đối với một số loại được sử dụng trong dịch vụ đòi hỏi khắt khe; do đó, việc chỉ chọn loại có độ bền cao không phải là tiêu chuẩn thích hợp cho dịch vụ chua.
Đối với môi trường giàu CO₂ và clorua, ống chống ăn mòn như L80 13Cr có thể được xem xét khi điều kiện chất lỏng giếng yêu cầu. API cũng duy trì một thông số kỹ thuật riêng cho các sản phẩm liền mạch bằng hợp kim chống ăn mòn được sử dụng làm vỏ và ống.
Kết nối ống ảnh hưởng đến việc truyền tải, bịt kín và khả năng chịu được các hoạt động chạy và kéo lặp đi lặp lại.
Ống không khó chịu NU có đầu ống không khó chịu và thường được sử dụng cho các giếng thông thường nơi hiệu suất kết nối của nó là đủ.
Ống xoắn bên ngoài của EU làm tăng tiết diện kết nối và thường được lựa chọn khi yêu cầu khả năng chịu kéo cao hơn.
Các kết nối cao cấp được sử dụng khi giếng yêu cầu khả năng bịt kín khí tăng cường, khả năng chịu tải lặp lại cao hơn hoặc hiệu suất áp suất và nhiệt độ đòi hỏi khắt khe hơn. Kết nối chính xác phải được dự án chỉ định thay vì sử dụng tên kết nối độc quyền làm mô tả sản phẩm chung.
Một tuyến đường ống dầu liền mạch điển hình cho lộ trình sản xuất mỏ dầu bao gồm chuẩn bị phôi thép, gia nhiệt, xuyên thấu, cán nóng, định cỡ, làm mát, làm thẳng, cắt, xử lý nhiệt khi cần thiết, gia công ren và kiểm tra lần cuối.
Việc xử lý ren đặc biệt quan trọng vì ống được tạo thành và đứt ra nhiều lần trong quá trình sử dụng. Do đó, kích thước ren, độ khít của khớp nối, tình trạng cuối và thước đo cần phải đáp ứng tiêu chuẩn quy định.
Yêu cầu kiểm tra phụ thuộc vào cấp độ, đặc tính sản phẩm và đơn đặt hàng. Chúng có thể bao gồm thành phần hóa học, đặc tính kéo, độ cứng, kiểm tra kích thước, kiểm tra độ trôi, kiểm tra thủy tĩnh và kiểm tra không phá hủy.
Đối với ống ren, việc kiểm tra ren và kiểm soát máy đo cũng rất quan trọng. Hồ sơ kiểm tra và kiểm tra của bên thứ ba có thể được sắp xếp theo yêu cầu của dự án.
Ống và vỏ đều được sử dụng trong cùng một giếng nhưng thực hiện các công việc khác nhau.
Lớp vỏ giúp hỗ trợ giếng khoan và cách ly sự hình thành và thường được gắn xi măng tại chỗ. Ống được lắp đặt bên trong vỏ và cung cấp đường dẫn cho chất lỏng được sản xuất hoặc bơm vào. Ống có thể được lấy ra trong quá trình vận hành công việc.
Vì đường kính ngoài, tải trọng, kết nối và chức năng thiết kế của chúng khác nhau nên vỏ và ống không thể thay thế cho nhau.
Được sử dụng để vận chuyển dầu thô và khí liên quan từ khu vực sản xuất lên bề mặt.
Được lựa chọn chú ý đến áp suất, nhiệt độ, thành phần khí và các yêu cầu bịt kín kết nối.
Được sử dụng cho dây phun trong đó vật liệu ống và kết nối cần phải phù hợp với chất lượng nước được bơm và điều kiện vận hành.
Việc lựa chọn ống cần xem xét việc chạy, kéo, đạp áp lực và tải kích thích lặp đi lặp lại.
Cần chú ý nhiều hơn đến tải trọng dọc trục, mất ổn định, lực cản, hiệu suất kết nối và điều kiện áp suất.
Độ dài phạm vi API có thể được chọn theo chương trình vỏ và ống. R2 được sử dụng rộng rãi cho các đơn đặt hàng ống tiêu chuẩn, trong khi các mối nối R3 dài hơn có thể được xem xét khi thiết kế giếng và điều kiện xử lý cho phép.

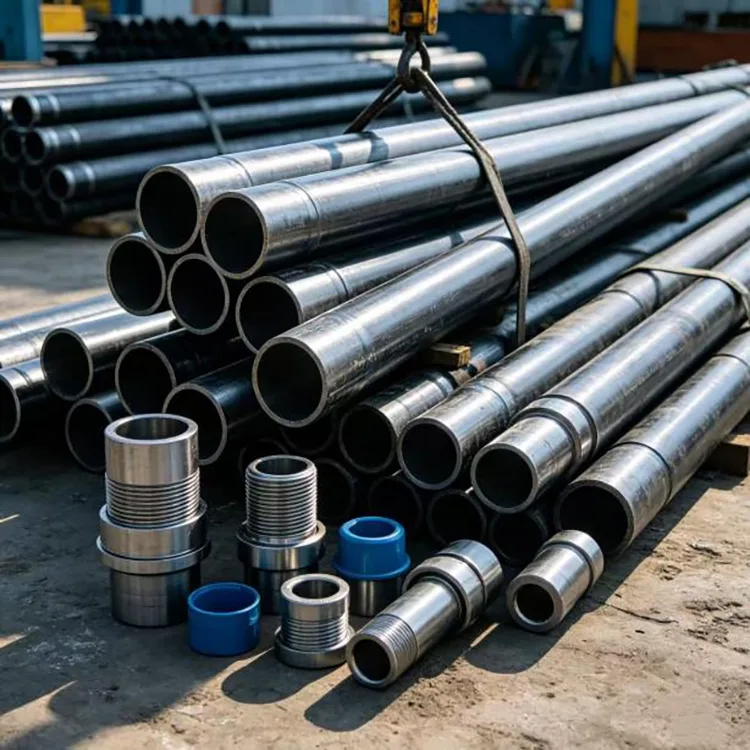

Ống có thể được cung cấp ở đầu đơn giản hoặc có ren và ghép nối theo kết nối được chỉ định. Có sẵn bộ bảo vệ chỉ và gói phù hợp để vận chuyển và bảo quản.
Để báo giá, hãy cung cấp tiêu chuẩn ống, cấp độ, đường kính ngoài danh nghĩa, độ dày thành hoặc chỉ định trọng lượng, loại kết nối, phạm vi chiều dài, số lượng và điều kiện sử dụng.
Đối với giếng chua hoặc ăn mòn, cũng cung cấp thông tin về H₂S, CO₂, clorua, nhiệt độ và áp suất nếu có. Điều này cho phép kiểm tra vật liệu và kết nối dựa trên môi trường vận hành thực tế thay vì chỉ chọn theo độ sâu.
Vỏ là ống đỡ giếng khoan bên ngoài và ống cách ly hệ tầng, thường được gắn xi măng tại chỗ. Ống được lắp bên trong vỏ và mang chất lỏng được sản xuất hoặc bơm vào. Ống có thể được kéo ra trong quá trình vận hành.
Không. API 5CT bao gồm cả sản phẩm ống hoặc vỏ liền mạch và hàn điện. Khi cần có ống liền mạch, thông số kỹ thuật mua hàng phải nêu rõ loại sản xuất.
Ống NU có kết nối không bị xáo trộn và thường được sử dụng cho các ứng dụng thông thường có đủ khả năng kết nối. Ống EU có một đầu khó chịu bên ngoài và cung cấp phần kết nối lớn hơn cho các ứng dụng yêu cầu khả năng chịu kéo lớn hơn. API 5CT nhận dạng cả kết nối ống NU và EU.
Đừng chỉ xác định sự phù hợp của dịch vụ chua chỉ bằng sức mạnh. Dịch vụ H₂S yêu cầu kiểm tra cấp độ quy định, xử lý nhiệt, độ cứng và điều kiện môi trường. Ống phải được đặt hàng theo yêu cầu dịch vụ chua hiện hành.
Thông tin cơ bản bao gồm kích thước ống, độ dày hoặc trọng lượng của thành, loại thép, kết nối, chiều dài và số lượng. Để lựa chọn kỹ thuật phù hợp, độ sâu giếng, áp suất, nhiệt độ và thành phần chất lỏng cũng cần được cung cấp.
Đúng. Ống có thể được cung cấp với các kết nối API được chỉ định như NU, EU hoặc IJ, cũng như các kết nối cao cấp dành riêng cho dự án nếu có.
