Đường ống nhiệt độ cao không thể được lựa chọn chỉ bằng kích thước đường ống. Nhiệt độ làm việc, áp suất, môi trường sử dụng, thời gian vận hành và loại vật liệu đều ảnh hưởng đến hiệu suất cần thiết của đường ống. Ống thép carbon liền mạch nhiệt độ cao này dành cho các ứng dụng nhiệt độ cao và áp suất cao trong đó đường ống thép carbon thông thường có thể không cung cấp đủ độ ổn định lâu dài.

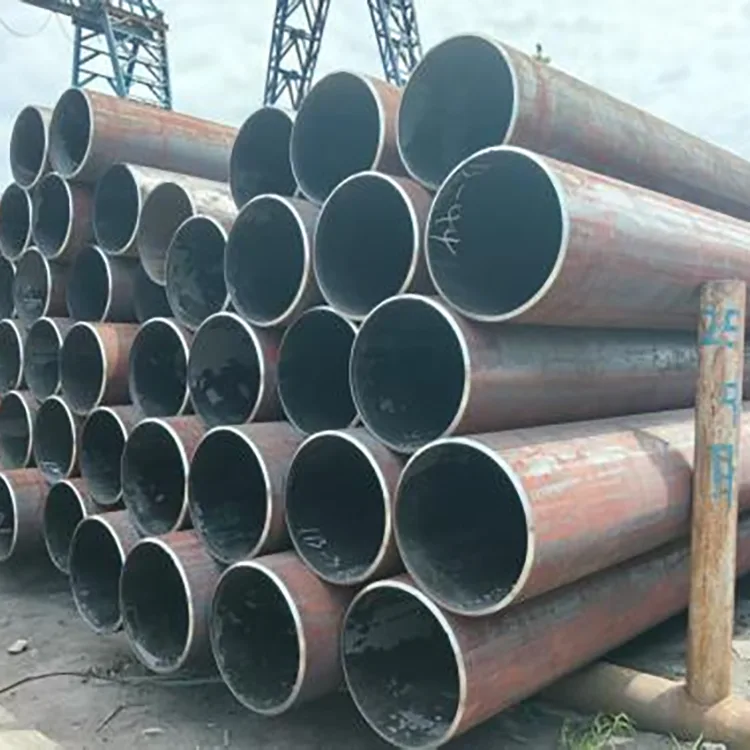

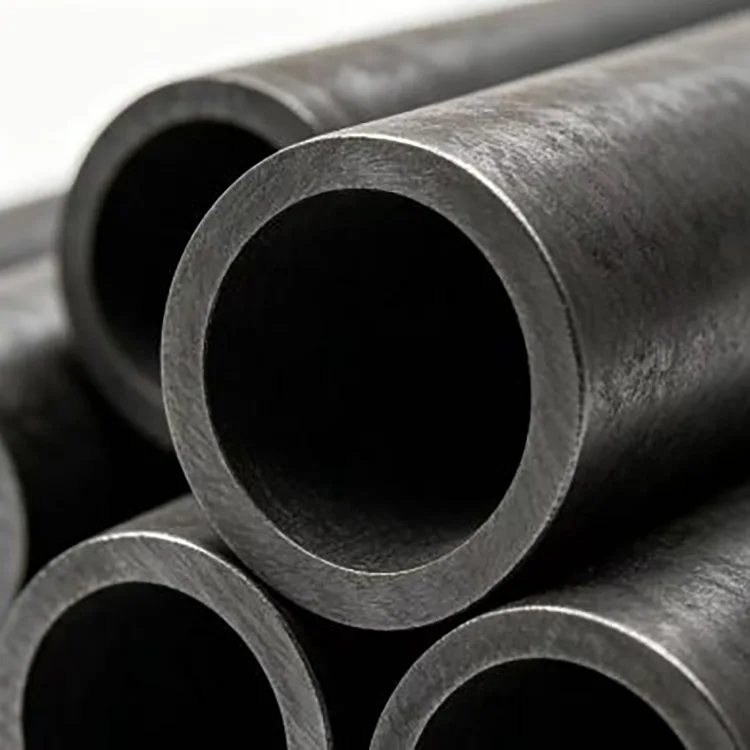

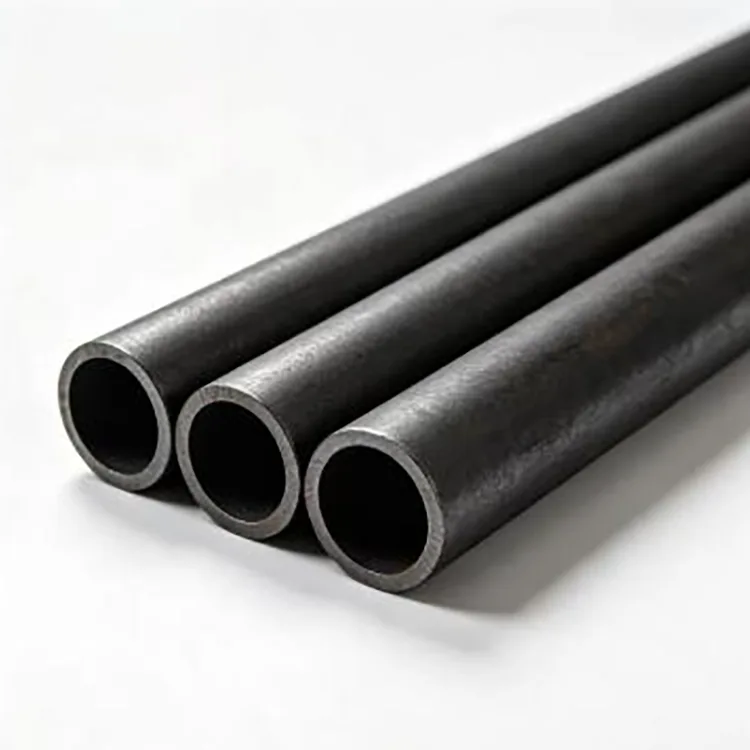

Ống được sản xuất bằng công nghệ sản xuất ống thép liền mạch, tạo cho ống có kết cấu liên tục không có đường hàn dọc. Kiểm soát việc gia nhiệt, xỏ lỗ, cán, định cỡ, làm mát và làm thẳng giúp duy trì thành ống dày đặc và đồng đều. Ống thành phẩm phù hợp với hơi nước nhiệt độ cao, nước nóng và chất lỏng xử lý, với các tùy chọn xử lý có sẵn cho các yêu cầu lắp đặt khác nhau.
Việc tiếp xúc với nhiệt trong thời gian dài có thể khiến đường ống thép cacbon mất đi độ ổn định về kích thước hoặc bị biến dạng khi vật liệu và điều kiện vận hành không phù hợp. Vì lý do này, đường ống được thiết kế xung quanh các giới hạn nhiệt độ và áp suất cụ thể thay vì được xử lý như một đường ống liền mạch có mục đích chung.
Trong điều kiện sử dụng liên tục ở nhiệt độ 425°C, đường ống được thiết kế để duy trì kích thước ổn định và chống biến dạng dẻo cũng như giãn nở đường kính. Điều này đặc biệt quan trọng đối với các đường ống duy trì ở nhiệt độ cao trong thời gian hoạt động dài.
Đường ống công nghiệp có thể bị nóng và làm mát nhiều lần thay vì nhiệt độ không đổi. Ống được thiết kế để chịu được chu kỳ nhiệt và giảm nguy cơ nứt do thay đổi nhiệt độ lặp đi lặp lại.
Áp suất nhiệt độ cao định mức là 10 MPa ở nhiệt độ không đổi 425°C. Đối với một dự án thực tế, công suất áp suất vẫn phải được kiểm tra theo kích thước ống, độ dày thành ống, loại vật liệu, nhiệt độ thiết kế và mã kỹ thuật hiện hành.
Việc sử dụng nguyên liệu thô bằng thép cacbon được kiểm soát và quá trình sản xuất liền mạch giúp tạo ra thành ống dày đặc với tính liên tục của vật liệu nhất quán. Điều này rất quan trọng đối với các ứng dụng mà các khuyết tật cục bộ có thể trở thành vấn đề dưới nhiệt độ và áp suất duy trì.
|
Mục |
Đặc điểm kỹ thuật |
|
Tên sản phẩm |
Ống thép carbon liền mạch nhiệt độ cao |
|
Vật liệu chung |
20G, ASTM A106 Gr.B và các loại được chỉ định khác |
|
Nhiệt độ dịch vụ liên tục tối đa |
425°C |
|
Nhiệt độ dịch vụ ngắn hạn |
Lên tới 450°C |
|
Áp suất định mức nhiệt độ cao |
10 MPa ở nhiệt độ không đổi 425°C |
|
Tiêu chuẩn áp dụng |
GB/T 9948, ASTM A106 Gr.B |
|
Phương tiện áp dụng |
Hơi nước nhiệt độ cao, nước nhiệt độ cao, chất lỏng xử lý nhiệt độ cao |
|
Tuổi thọ dịch vụ được yêu cầu |
Hơn 8 năm hoạt động liên tục mà không gặp sự cố |
|
Tùy chọn xử lý |
Cắt theo chiều dài cố định, vát cạnh, đánh bóng tường bên trong |
Vật liệu chính xác phụ thuộc vào nhiệt độ vận hành thực tế và điều kiện sử dụng. Không nên thay thế các loại khác nhau chỉ vì kích thước ống danh nghĩa của chúng giống nhau.
Đối với đường ống dẫn hơi nước, dầu truyền nhiệt và nước nóng áp suất trung bình và thấp, ống thép liền mạch 20G theo GB 3087 là lựa chọn ưu tiên trong sơ đồ lựa chọn được cung cấp.
ASTM A106 Gr.B có thể được sử dụng thay thế.
GB/T 8163 20# cần được xem xét thận trọng và dành cho các đường nhánh áp suất thấp, không quan trọng thay vì yêu cầu dịch vụ ở nhiệt độ cao.
Đối với dịch vụ hơi nước nhiệt độ cao liên tục trong thời gian dài, hãy sử dụng 20G theo GB 3087 hoặc ASTM A106 Gr.B theo thiết kế dự án.
Đối với phạm vi nhiệt độ này, tài liệu về vật liệu phải bao gồm các đặc tính cơ học ở nhiệt độ cao cần thiết và hồ sơ thử nghiệm không phá hủy theo quy định của dự án.
Không nên thay thế GB/T 8163 20# thông thường cho một ống nhiệt độ cao được chỉ định chỉ để giảm chi phí mua hàng.
Ở phạm vi nhiệt độ này, ống thép carbon chỉ nên được xem xét sử dụng trong thời gian ngắn hoặc không liên tục.
Cần phải đánh giá độ rão và khoảng thời gian kiểm tra phải được rút ngắn khi thép cacbon được sử dụng tạm thời. Đối với thiết kế kỹ thuật chính thức, thép hợp kim crom-molypden được ưu tiên.
Không nên sử dụng ống liền mạch bằng thép cacbon để hoạt động lâu dài ở nhiệt độ trên 450°C.
Hướng dẫn lựa chọn được cung cấp khuyến nghị sử dụng thép hợp kim chịu nhiệt như:
● 15CrMoG — lên tới 510°C
● 12Cr1MoVG — lên tới 570°C
Việc lựa chọn vật liệu cuối cùng phải tuân theo thiết kế kỹ thuật thực tế, điều kiện vận hành và các tiêu chuẩn áp dụng.
Ống này chủ yếu được sử dụng trong các hệ thống có nhiệt độ và áp suất được duy trì trong thời gian dài.
Các ứng dụng điển hình bao gồm:

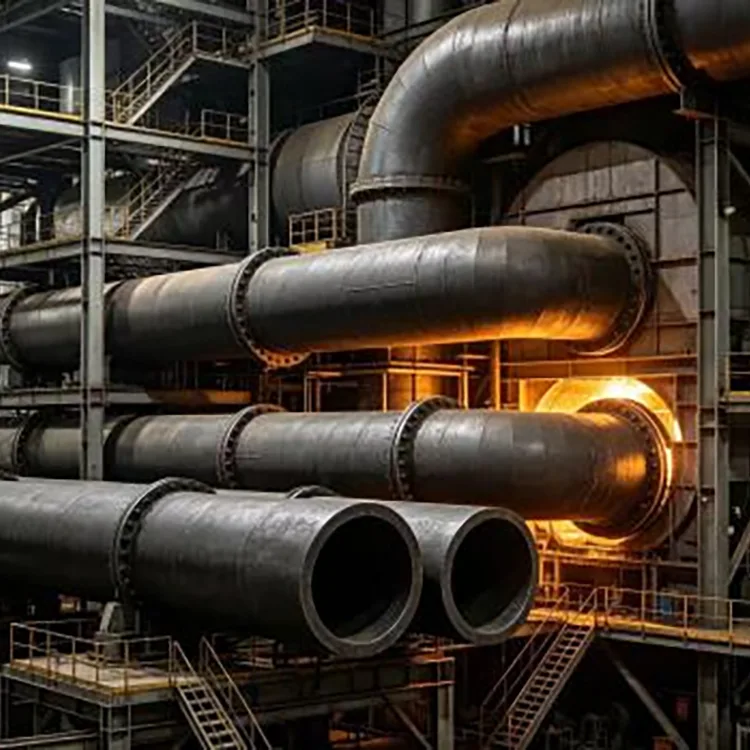

Được sử dụng cho đường ống phụ xung quanh nồi hơi của nhà máy điện và các thiết bị nhiệt điện khác, nơi nước nóng hoặc hơi nước được vận chuyển trong điều kiện vận hành được kiểm soát.

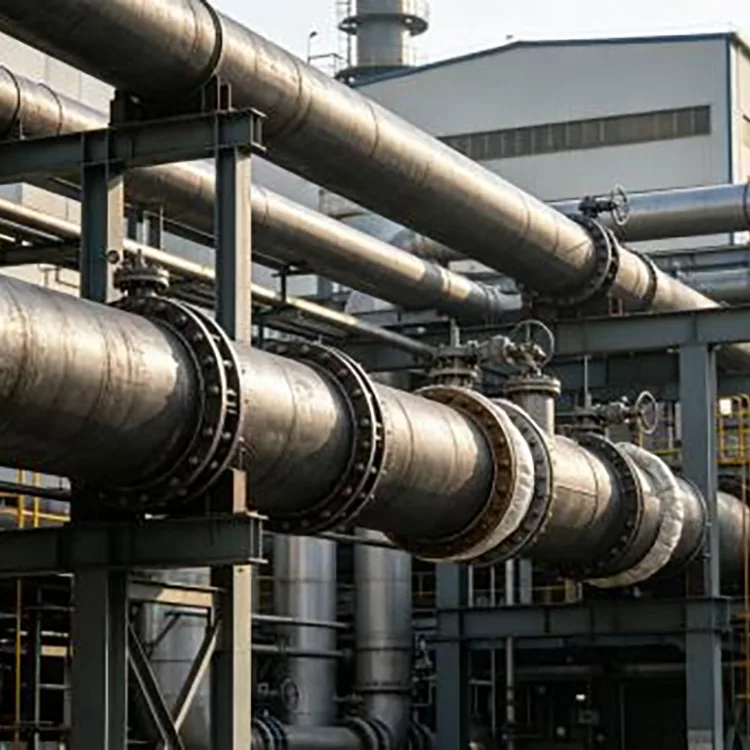

Thích hợp cho việc truyền tải hơi nước ở nhiệt độ cao trong các nhà máy công nghiệp, bao gồm cả đường ống xử lý hơi nước và đường ống hỗ trợ.
Được sử dụng cho chất lỏng xử lý ở nhiệt độ cao trong đó loại thép cacbon được chọn tương thích với nhiệt độ, áp suất và môi trường vận hành.
Áp dụng trong các hệ thống thu hồi nhiệt thải, nơi chất lỏng nóng hoặc hơi nước cần được chuyển giữa các thiết bị xử lý.
Được sử dụng cho đường ống kết nối với bộ trao đổi nhiệt nhiệt độ cao và các thiết bị nhiệt liên quan.
Lựa chọn đúng cũng có nghĩa là biết khi nào không nên sử dụng đường ống.
Sản phẩm này không được khuyến khích cho:
● Môi trường axit hoặc kiềm có tính ăn mòn mạnh
● Hoạt động lâu dài ở nhiệt độ trên 450°C
● Điều kiện nhiệt độ thấp/áp suất cao yêu cầu các loại ống nhiệt độ thấp chuyên dụng
Đối với môi trường đặc biệt hoặc nhiệt độ khắc nghiệt, vật liệu cần được đánh giá lại thay vì buộc giải pháp thép cacbon vào ứng dụng không phù hợp.
Đối với ống nhiệt độ cao, việc kiểm soát sản xuất có liên quan chặt chẽ đến hiệu suất cơ học và kích thước cuối cùng. Hệ thống cung cấp của Rongheng bao gồm sản xuất và gia công ống thép liền mạch, với việc kiểm tra chất lượng được thực hiện từ nguyên liệu đầu vào cho đến kiểm tra thành phẩm.
Lộ trình sản xuất chung bao gồm:
Kiểm tra nguyên liệu thô → Gia nhiệt → Đâm xuyên → Cán → Định cỡ → Làm mát → Làm thẳng → Cắt → Kiểm tra bề mặt → Kiểm tra không phá hủy khi được yêu cầu → Kiểm tra lần cuối → Đóng gói và vận chuyển
Trước khi sản xuất, vật liệu thép đầu vào được kiểm tra theo cấp độ yêu cầu và thông số kỹ thuật mua hàng. Tài liệu vật liệu, thành phần hóa học và tính chất cơ học được xem xét theo yêu cầu đặt hàng.
Đối với các loại được chỉ định như 20G và ASTM A106 Gr.B, vật liệu cần phải tương ứng với tiêu chuẩn hiện hành và tài liệu dự án.
Phôi thép đã chuẩn bị sẵn được nung nóng đến nhiệt độ xử lý cần thiết và được xuyên thủng để tạo thành phần rỗng ban đầu. Kiểm soát nhiệt độ rất quan trọng vì nhiệt độ quá cao hoặc không đủ có thể ảnh hưởng đến quá trình tạo hình tiếp theo và cấu trúc ống cuối cùng.
Vỏ rỗng đi qua các công đoạn cán và định cỡ để đạt được đường kính ngoài và độ dày thành theo yêu cầu.
Kiểm soát kích thước ở giai đoạn này tập trung vào:
● Đường kính ngoài
● Độ dày của tường
● Tính đồng nhất của tường
● Chiều dài ống
● Độ thẳng
Sau khi tạo hình, việc làm mát và làm thẳng có kiểm soát được sử dụng để ổn định kích thước ống. Độ thẳng được kiểm tra trước khi đường ống tiến hành xử lý cuối cùng.
Ống có thể được cung cấp với độ dài cần thiết. Việc cắt theo chiều dài cố định, vát mép đầu ống và đánh bóng thành trong có thể được sắp xếp theo thông số kỹ thuật của đơn hàng đã được xác nhận.
Đường ống nhiệt độ cao thường được lắp đặt trong các hệ thống mà việc thay thế một phần bị hỏng đồng nghĩa với việc tắt thiết bị. Vì lý do này, việc kiểm soát chất lượng phải bao gồm nhiều nội dung hơn là kiểm tra hình thức và kích thước.
Quy trình kiểm tra của Rongheng có thể bao gồm:
Loại thép, tài liệu về vật liệu và các đặc tính hóa học và cơ học cần thiết được kiểm tra theo thông số kỹ thuật mua hàng.
Đường kính ngoài, độ dày thành, chiều dài và độ thẳng được kiểm tra để xác nhận rằng ống hoàn thiện đáp ứng các yêu cầu đã thỏa thuận.
Bề mặt ống được kiểm tra các khuyết tật có thể nhìn thấy, quá trình oxy hóa quá mức và các điều kiện khác có thể ảnh hưởng đến việc sử dụng hoặc xử lý tiếp theo.
Khi được yêu cầu bởi đơn đặt hàng hoặc dự án kỹ thuật, thử nghiệm không phá hủy có thể được bố trí để xác định những điểm gián đoạn bên trong mà không thể xác nhận bằng kiểm tra trực quan.
Ống thành phẩm được kiểm tra theo quy cách và lô sản xuất trước khi đóng gói. Số lượng, kích thước, dấu hiệu và tài liệu kiểm tra cần thiết được xác nhận trước khi vận chuyển.
Đối với các dự án kỹ thuật, việc nhận được đúng thông số kỹ thuật trong lô hàng đầu tiên là chưa đủ. Nếu dự án yêu cầu nhiều lô, sự khác biệt giữa các lô hàng có thể tạo ra vấn đề trong quá trình lắp đặt và nghiệm thu tại địa điểm.
Rongheng tổ chức sản xuất và kiểm tra theo yêu cầu đặt hàng đã được xác nhận. Đối với việc mua sắm lặp lại, loại vật liệu ban đầu, kích thước, yêu cầu xử lý và điều kiện kiểm tra có thể được sử dụng làm tài liệu tham khảo cho các lô tiếp theo.
Cách tiếp cận này đặc biệt hữu ích cho các dự án yêu cầu phân phối nhiều loại ống có cùng thông số kỹ thuật.
Các vị trí lắp đặt khác nhau yêu cầu độ dài ống và điều kiện cuối khác nhau. Rongheng có thể sắp xếp xử lý thêm dựa trên bản vẽ hoặc thông số kỹ thuật đã được xác nhận.
Xử lý có sẵn bao gồm:
● Cắt theo chiều dài cố định
● Vát đầu ống
● Đánh bóng tường trong
● Các yêu cầu xử lý đã được thống nhất khác
Đối với các đơn đặt hàng kỹ thuật số lượng lớn, người mua nên cung cấp loại ống, kích thước, độ dày thành, chiều dài, nhiệt độ làm việc, áp suất làm việc, môi trường dịch vụ và các yêu cầu kiểm tra theo yêu cầu trước khi báo giá.
Điều này cho phép thông số kỹ thuật của ống phù hợp với ứng dụng thực tế thay vì chỉ trích dẫn theo đường kính và độ dày thành ống.
Đối với dịch vụ nhiệt độ cao, cần xác nhận các thông tin sau trước khi mua:
|
Thông tin mua hàng |
Tại sao nó quan trọng |
|
Lớp vật liệu |
Xác định các yêu cầu về nhiệt độ và cơ học áp dụng |
|
Tiêu chuẩn |
Xác định các yêu cầu về vật liệu, sản xuất và kiểm tra |
|
Đường kính ngoài |
Xác định kích thước đường ống và yêu cầu kết nối |
|
Độ dày của tường |
Ảnh hưởng trực tiếp đến công suất áp suất và việc lắp đặt |
|
Nhiệt độ làm việc |
Quan trọng đối với việc lựa chọn vật liệu và thời gian sử dụng |
|
Áp suất làm việc |
Phải được xem xét cùng với nhiệt độ và độ dày của tường |
|
Phương tiện dịch vụ |
Xác định khả năng tương thích vật liệu |
|
Chiều dài ống |
Ảnh hưởng đến yêu cầu lắp đặt và cắt |
|
Yêu cầu NDT |
Quan trọng đối với các ứng dụng kỹ thuật quan trọng |
|
Tài liệu kiểm tra |
Cần thiết cho việc chấp nhận dự án và truy xuất nguồn gốc |
Công ty TNHH Xuất nhập khẩu Sản xuất Thông minh Rongheng (Thiên Tân) hoạt động với tư cách là nền tảng bán hàng quốc tế của Thép Thiên Tân Gefu và làm việc với các nguồn lực sản xuất thép ở Daqiuzhuang, Thiên Tân, một khu vực sản xuất và phân phối thép lớn.
Phạm vi cung cấp bao gồm ống thép liền mạch, ống thép hàn, ống mạ kẽm, thép định hình và các sản phẩm lắp đặt quang điện. Điều này cho phép công ty xử lý cả các đơn đặt hàng dự án và mua ống thép tiêu chuẩn liên quan đến các yêu cầu về vật liệu, kích thước, xử lý và kiểm tra cụ thể.
Đối với các đơn đặt hàng số lượng lớn, lịch trình sản xuất được xác nhận theo thông số kỹ thuật, số lượng, yêu cầu xử lý và kế hoạch giao hàng của ống. Mục đích là để giữ cho ống được cung cấp phù hợp với thông số kỹ thuật mua hàng đã được phê duyệt từ quá trình sản xuất đến khi vận chuyển.
Sự khác biệt chính không chỉ đơn giản là đường ống có liền mạch hay không. Dịch vụ nhiệt độ cao dài hạn đòi hỏi phải xem xét cùng nhau loại vật liệu, tiêu chuẩn sản xuất, tính chất cơ học, nhiệt độ vận hành và áp suất. Ống liền mạch có mục đích chung không được tự động coi là phù hợp với dịch vụ nhiệt độ cao liên tục.
Có, có thể xem xét 20G theo GB 3087 hoặc ASTM A106 Gr.B cho phạm vi nhiệt độ cao liên tục 350–425°C trong sơ đồ lựa chọn được cung cấp. Lựa chọn cuối cùng cũng nên xem xét áp suất thiết kế, độ dày thành, thời gian vận hành và các yêu cầu kỹ thuật hiện hành.
Áp suất định mức ở nhiệt độ cao được chỉ định là 10 MPa ở nhiệt độ không đổi 425°C. Thiết kế dự án thực tế cần xác minh yêu cầu về áp suất so với kích thước đường ống, loại vật liệu, mã thiết kế và điều kiện vận hành.
Đúng. Cắt chiều dài cố định có sẵn theo thứ tự được xác nhận. Việc vát mép đầu ống và đánh bóng thành trong cũng có thể được thực hiện khi có yêu cầu.
Đúng. Tài liệu kiểm tra và thử nghiệm không phá hủy có thể được sắp xếp theo yêu cầu của đơn đặt hàng và dự án. Người mua nên chỉ định mức độ kiểm tra cần thiết trước khi sản xuất.
Thông tin hữu ích nhất là loại vật liệu, tiêu chuẩn áp dụng, đường kính ngoài, độ dày thành, chiều dài ống, nhiệt độ làm việc, áp suất làm việc, môi trường sử dụng, số lượng và yêu cầu kiểm tra. Bản vẽ hoặc thông số kỹ thuật của dự án cũng có thể được cung cấp khi cần xử lý bổ sung.
Không. Hoạt động lâu dài trên 450°C nằm ngoài phạm vi khuyến nghị cho ống thép cacbon trong sơ đồ lựa chọn này. Thép hợp kim chịu nhiệt như 15CrMoG hoặc 12Cr1MoVG nên được đánh giá để sử dụng ở nhiệt độ cao hơn.
Hệ thống đường ống cần có đủ phụ cấp để giãn nở nhiệt. Nên chọn mặt bích nhiệt độ cao và vật liệu bịt kín phù hợp, đồng thời không nên buộc các ống lạnh phải căn chỉnh trong quá trình lắp đặt. Việc lắp đặt đúng cách giúp kiểm soát ứng suất nhiệt, biến dạng và rò rỉ trong quá trình vận hành.
Thông số kỹ thuật của sản phẩm được cung cấp nêu rõ tuổi thọ sử dụng được công bố là hơn 8 năm khi hoạt động liên tục mà không gặp sự cố. Tuổi thọ sử dụng thực tế phụ thuộc vào nhiệt độ vận hành, áp suất, môi trường, điều kiện ăn mòn, chu trình nhiệt, lắp đặt và bảo trì, do đó cần đánh giá các điều kiện của dự án trước khi xác định tuổi thọ sử dụng dự kiến.
Đối với loại ống này, quyết định mua hàng thường dựa trên giá mỗi tấn. Cấp vật liệu, định mức nhiệt độ, độ dày thành, yêu cầu kiểm tra, xử lý và tính nhất quán của lô đều ảnh hưởng đến việc ống có thể được chấp nhận và lắp đặt chính xác hay không.
Rongheng kết hợp các nguồn lực sản xuất thép ở Thiên Tân với kinh nghiệm cung cấp dự án quốc tế, hỗ trợ các thông số kỹ thuật tiêu chuẩn cũng như các yêu cầu xử lý, vát cạnh, đánh bóng và cắt theo chiều dài cố định và các yêu cầu xử lý đã được xác nhận khác.
Đối với dự án đường ống nhiệt độ cao, trước tiên người mua có thể cung cấp nhiệt độ vận hành, áp suất, mức trung bình và tiêu chuẩn yêu cầu. Sau đó, Rongheng có thể kết hợp thông số kỹ thuật của ống có sẵn với yêu cầu mua hàng và xác nhận các điều kiện vật liệu, kiểm tra và giao hàng phù hợp trước khi sản xuất.
